pcB電子板是怎么樣加工來的呀

1. pcB電子板是電子板？綁定是怎么回事？

   PCB板

1.設計電路圖

2.規定你想畫的PCB板的機構(尺寸和要求)）

3.根據電路圖畫PCB圖(考慮電路圖的要求，如干擾等）

4.核實畫好PCB機構(定好的機構，你畫之后，部分部件可能會因為不小心移動而跑位，新手要及時做好核實機構）

5.發送PCB制造商打樣(可發P)CBG也可以導出文件ERBER光繪文件，看各廠需要）

6.樣品檢驗合格即可生產

印刷電路板PCB簡介
印刷電路板（Printed circuit board，PCB）
PCB(Printed Circuie Board)印刷電路板的簡稱通常將印刷電路、印刷元件或兩者組合在絕緣材料上的導電圖形稱為印刷電路。在絕緣基材上提供元件之間電連接的導電圖形稱為印刷電路。因此，印刷電路或印刷電路的成品板稱為印刷電路板，也稱為印刷板或印刷電路板。
標準的PCB上部沒有零件，常被稱為印刷電路板Printed Wiring Board（PWB）”．
PCB幾乎所有我們能看到的電子設備都離不開它，從電子手表、計算器、通用電腦到計算機、通訊電子設備、軍用武器系統。只要有集成電路等電子設備，就應該使用P進行電氣互連CB。除固定各種小零件外，還提供集成電路等電子元件固定裝配的機械支撐，實現集成電路等電子元件之間的布線和電氣連接或電絕緣，提供所需的電氣特性，如特性阻抗。同時，為自動錫焊提供阻焊圖形；為元件的插入、檢查和維護提供識別字符和圖形。隨著電子設備的日益復雜，需要的零件越來越多，PCB上部的線路和越來越密集．

PCB的制造原理
打開通用電腦的健盤，可以看到一塊軟膜(柔性絕緣基材)，印有銀白色(銀漿)的導電圖形和健位圖形。由于這種圖形是通用絲網漏印法獲得的，我們稱這種印刷電路板為柔性銀漿印刷電路板。然而，我們去電腦城看到的各種電腦主機板、顯卡、網卡、調制解調器、聲卡和家用電器上的印刷電路板是不同的。它使用的基材是由紙基(常用于單面)或玻璃布基(常用于雙面和多層)、預浸酚醛或環氧樹脂、表面一面或兩面粘貼銅書，然后層層壓固化而成。這種電路板覆銅書板，我們稱之為剛性板。再制作印刷電路板，我們稱之為剛性印刷電路板。單面有印刷電路圖形。我們稱之為單面印刷電路板。雙面有印刷電路圖形，然后通過孔的金屬化進行雙面互連形成的印刷電路板。我們稱之為雙面板。如果使用一個雙面作為內層或兩個雙面作為內層，兩個作為外層，兩個作為外層作為外層的印刷電路板，通過定位系統和絕緣粘結材料交替設計要求，現有四層和六層以上的印刷電路板。

PCB的生產過程
PCB生產工藝復雜，涉及工藝范圍廣。從簡單的機械加工到復雜的機械加工，有普通的化學反應、光化學電化學熱化學等工藝，計算機輔助設計CAM等待各種知識。而且在生產過程中，工藝問題很多，總會遇到新的問題，有些問題會在沒有找到原因的情況下消失。由于其生產過程是一種不連續的流水線形式，任何環節出現問題都會導致全線停產或大量報廢。如果印刷電路板報廢，就無法回收利用，工藝工程師的工作壓力很大，所以很多工程師離開這個行業，轉向印刷電路板設備或材料供應商。
板本身的基板是由絕緣材料制成的，不易彎曲．表面可以看到的小線材材料是銅箔。原來，銅箔覆蓋在整個板上。在制造過程中，部分被蝕刻，剩余部分變成網狀小線．這些線被稱為導線（conctor pattern）或布線，并用于提供PCB上部電路連接．
將零件固定在P中CB上面，我們直接在布線上焊接它們的接腳．最基本的PCB（在單板上，零件集中在一面，導線集中在另一面．這樣，我們就需要在板上打洞，這樣接腳就可以穿過板到另一邊，所以零件的接腳在另一邊．因為如此，PCB正反面分別稱為零件面（Component Side）與焊接面（Solder Side）．
如果PCB上部有一些零件，制作完成后需要取下或安裝，所以安裝零件時會使用插座（Socket）．由于插座直接焊接在板上，零件可以隨意拆卸．
兩塊PCB相互連接，我們通常使用通常被稱為金手指的邊緣接頭（edge connector）．金指上有許多裸露的銅墊，實際上是PCB部分布線．通常連接時，我們會把其中一個PCB另一塊P插入金手指CB在適當的插槽上(一般稱為擴展槽S)lot）．在計算機中，顯示卡、聲卡或其他類似的界面卡通過金手指與主機板連接．
PCB綠色或棕色是阻焊漆（solder mask）的顏色．這層是絕緣保護層，可以保護銅線，防止零件焊接到不正確的地方．另一層絲網印刷面將印刷在阻焊層上（silk screen）．文字和符號印上文字和符號(大部分是白色的)，以標記板上所有零件的位置．絲網印刷面也叫圖標面（legend）．
印刷電路板將零件之間復雜的電路銅線蝕刻在板上，經過精心規劃，為電子零件的安裝和互連提供主要支撐，是所有電子產品不可缺少的基本零件。
印刷電路板由非導電材料制成的平板電路板通常設計預鉆孔，以安裝芯片和其他電子元件。組件的孔有助于將印刷在板面上的金屬路徑以電子方式連接起來，通過P連接電子組件的接腳CB然后用導電金屬焊條粘附在P上CB上而形成電路。
P根據其應用領域CB可分為單面板、雙面板、四層以上多層板和軟板。一般來說，電子產品功能越復雜，電路距離越長，接點腳越多，PCB層數越多，如高級消費電子、信息和通信產品；軟板主要用于需要彎曲的產品，如筆記本電腦、相機、汽車儀表等。

PCB的發展簡史
本世紀初，專利中提出了印刷電路的基本概念,1947年，美國航空局和美國標準局發起了第一次印刷電路技術研討會,當時列出了26種不同的印刷電路制造方法，分為涂料法、噴涂法、化學沉積法、真空蒸發法、模壓法和粉壓法六類。當時，這些方法還沒有實現大規模的工業生產,直到五十年代初,解決了銅箔與層壓板的粘合問題,銅層壓板性能穩定可靠,實現大規模工業化生產,銅箔蝕刻法,成為印刷板制造技術的主流,一直發展到現在。60年代,大規模生產孔金屬化雙面印刷和多層印刷板,20世紀70年代，大規模集成電路和電子計算機發展迅速,20世紀80年代表面安裝技術和90年代多芯片組裝技術的快速發展促進了印刷板生產技術的不斷進步,一批新材料、新設備、新測試儀相繼涌現。印刷電路生產動手術進一步向高密度發展,細導線,多層,高可靠性、低成本成本、自動化連續生產.
中國從20世紀50年代中期開始開發單面印刷板。首先應用于半導體收音機。20世紀60年代，中國自力更生地開發了覆箔板基材,使銅箔蝕刻成為我國PCB主要生產工藝。單面板可以在20世紀60年代大量生產,雙面金屬化孔印刷小批量生產 ,并在少數單位開始開發多層板。20世紀70年代，圖形電鍍蝕刻技術在中國得到了推廣,但由于各種干擾,印刷電路專用材料和設備未及時跟上,整個生產技術水平落后于國外先進水平。20世紀80年代,批引改革開放政策,不僅引進了大量具有80年代國外先進水平的單面、雙面、多層印刷板生產線,而且經過十幾年的消化吸收,印刷電路生產技術水平迅速提高.
自1990年以來，香港、臺灣和日本等外國PCB廠商紛紛來我國合資或獨資設廠，使我國PCB生產產量飆升，發展迅速。1995年，全國印刷電路行業協會進行了全國調查，調查了全國印刷電路板生產企業459家，其中國有企業128家，集體企業125家，合資企業86家，私營企業22家，外資企業98家。印刷板總產量已達1656萬平方米，其中雙面板362萬平方米，多層板124萬平方米，總銷售額90億元（約11億美元）PC1994年，包括香港在內的中國印刷電路銷售額為11.已占世界總額的5億美元.5％在生產技術方面，由于國外先進設備和先進生產技術的大量引進，與國外的差距大大縮短，取得了很大進展。但是中國的PCB大多數企業規模小，人均年銷售額和工業全體員工勞動生產率低，技術水平低。

進程控制塊PCB簡介

進程控制塊(Process Control Block)存儲過程管理和控制信息的數據結構稱為過程控制塊。它是過程管理和控制中最重要的數據結構，每個過程都有一個PCB在創建過程中，建立PCB，隨著整個過程的運行，直到過程被撤銷。
在不同的操作系統中，有不同的過程控制和管理機制，PCB中間的信息也不一樣，通常是PCB應包含以下信息。
1.過程識別符 name：
每個過程都必須有一個唯一的標識符，可以是字符串或數字。UNIX系統是一個整型數。在創建過程時，由系統賦予它。
2.當前進程狀態 status：
說明過程的當前狀態。為了方便管理，系統設計將同一狀態的過程組成一個隊列，如準備好的過程隊列，等待過程應根據等待事件組成多個等待隊列，如打印機隊列和磁盤I/O完成隊列等等。
相應的程序和數據地址進程，以便PCB連接程序和數據。
4.過程資源清單。列出所有除CPU外部資源記錄，如擁有的I/O設備，打開的文件列表等。
5.過程優先級 priority：
通常由用戶指定和系統設置過程優先反映過程的緊迫程序。UNIX該系統采用用戶設置和系統計算相結合的方式來確定過程的優先級 。
6、CPU現場保護區 cpustatus：
由于某種原因，過程不能繼續占用CPU釋放C(等待打印機)PU此時將CPU保護各種狀態信息，以便將來再次得到處理器恢復CPU各種狀態，繼續運行。
過程同步與通信機制 用于實現過程間互斥、同步和通信所需的信號量。
8.進程所在的隊列PCB的鏈接字 根據進程的現狀，進程對應的PCB參加不同的隊列。PCB鏈接字指出進程所在隊列中的下一個進程PCB的首地址。
9.其他與過程相關的信息。例如，過程記賬信息占用CPU的時間等。

2. pcbb維修有前途嗎？

   快的話 很多都可以在3年內出來炒配件，慢的話5年左右，就可以出來當師傅了 就不說了。。是出來炒配件 利潤高 還有對配件的了解 很容易與商家溝通。未來取決于你怎么走

3. pcb設備維修有前途嗎？

   PCB設備維修專業要求高。有些設備維修市場還是很大的，比如 貼膜機、激光鉆機、曝光機。還有一些又臟又累的濕工藝設備，如蝕刻機、磨板機、電鍍線等。

4. PCB印刷電路板未來的發展前景，這個專業在哪里找工作？

   關于PCB在這個行業，我個人認為如果做單一的布線工作，基本上沒有前景，如果你能設計電路和PCB板材制作結合起來，前景還是不錯的，再往深走，能把驅動程序的編寫也集成在一起，那就很有前景了。
   希望你能根據自己的實力為自己設定一個切實可行的目標，實現自己的事業！
工作地點：通過我個人的旅行和同學的情況，我個人的建議是廣州、深圳、上海和北京。這方面有很多機會，但壓力也很大！
   祝君好運！

5. pcb設備維修有前途嗎？如何學習？

   可以吧！學得好是有前途的。別太擔心。

6. PC

   PCB( Printed Circuit Board)中文名稱為印刷電路板，又稱印刷電路板，是重要的電子元件，是電子元件的支撐體，是電子元件電氣連接的載體。因為是電子印刷做的，所以叫"印刷"電路板。

一、PCB技術人員的主要工作內容如下：

1、電子BOM【物料清單(Bill of Materials，簡稱BOM)是描述企業產品組成的技術文件。制作和原理圖檢查；

2、制作和發放項目相關文件的元件確認書；

3.貼板前備料及后期簡單調試；

4、PCBA【PCBA制程：PCBA=Printed Circuit Board Assembly也就是說PCB空板經過SMT上件,再經過DIP整個插件制程,簡稱PCBA工藝。

5、實驗室的5S（整理、整改、清潔、清潔、素養)整理和物料收集控制；

6.維護產品相關測試平臺；

7、產品相關復雜焊接搭接及實驗工作；

8.工廠試生產后續反饋；

完成領導交辦的其他工作內容。

二、PCB技術人員崗位要求如下：

1、大專以上學歷，機械、電子技術、自動化專業；

2、要求有焊接經驗，熟悉相關電子元件；

熟練使用線路板程序下載工具，熟悉pcb程序燒錄流程及相關注意事項；

服從上級安排，有責任心，有韌性，能吃苦耐勞；

5.學習能力強，能快速適應新技術、新環境。

7. 維修pcb板有前途嗎

   想專業維修PCB電路板？這個電路板是每個電子產品的核心部件。不同的產品有不同的電路，很難修復各種電路板。比如那些專門修電容主板、手機主板等。，專門修電腦主板和手機主板，因為他們每天都在做這項工作?？梢宰屗尴匆聶C主板，電磁爐主板可能做不到。所以，做PCB板材維護是有方向的。即使是專門的培訓機構，也是針對一些產品的培訓。如果說維修電腦主板，你讓他的高級工程師維修復印機主板試試？維修LED試試電視主板。如今，電子產品種類繁多，每種產品都有很大的不同。
說了這么多，最關鍵的問題是每個品牌都有大量的售后維修人員，他們的維修很容易。其實就是換PCB板的，也不修PCB板。新板是原廠的，沒必要修板。修板的成本足以換新板。
所以，維修pcb板有前途嗎，還是自己想想吧。

8. pcb行業發展前景

中國是世界上最大的PCB生產國，占全球PCB2018年，中國PCB產值約326億美元，同比增長9美元.6%。國內PCB市場多集中在廣東和江蘇，2017年兩地銷售總額占行業81%%。未來，在移動互聯網、物聯網、大數據、云計算、人工智能、無人駕駛汽車和5G在新興產業的推動下，中國PCB該行業將繼續快速發展，預計到2024年產值將達到438億美元。

中國占全球PCB市場份額過半 大陸正在崛起

印刷電路板（PCB）自1948年以來，該產品在商業上得到了應用，并在20世紀50年代得到了廣泛的應用。傳統的PCB該行業是一個技術密度低于半導體的勞動密集型產業。自21世紀初以來，半導體產業已逐漸從美國、日本轉移到臺灣和中國大陸。到目前為止，中國已經成為世界上最大的PCB生產國，PCB全球產值占50%以上%，全球領先增長率。

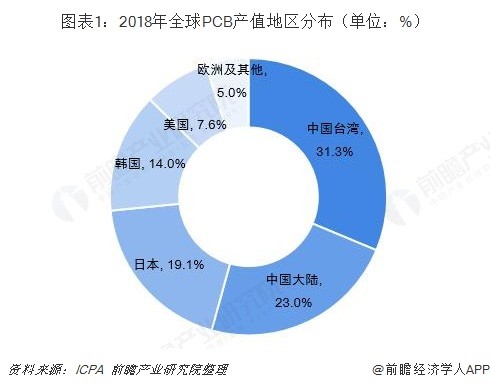

2018年，全球印刷電路板產值達到636億美元。根據工業研究院產科研究所的數據，盡管2018年臺灣仍有31美元.3%全球市場份額奪冠，但中國大陸份額也達到23%%而且市場份額和增長率在上升，逐漸逼迫臺灣省領先地位。兩者共占全球PCB產值的比例為54.3%，穩坐世界第一寶座。

——上述數據分析均來自前瞻性產業研究院發布的《中國印刷電路板制造業市場前景及投資戰略規劃分析報告》。
