開關電源電路電路的檢修

文中文件目錄
一、開關電源電路電路
二、LC震蕩電路
三、同歩電壓較為電路
四、髙壓維護電路
五、浪涌保護電路
六、推動變大電路
七、電流量檢驗電路
八、電網電壓檢測電路
九、炒鍋溫度測量電路
十、IGBT溫度檢測電路
十一、占空比管控電路
十二、通電延遲電路

以下幾點為文章正文
一、開關電源電路電路

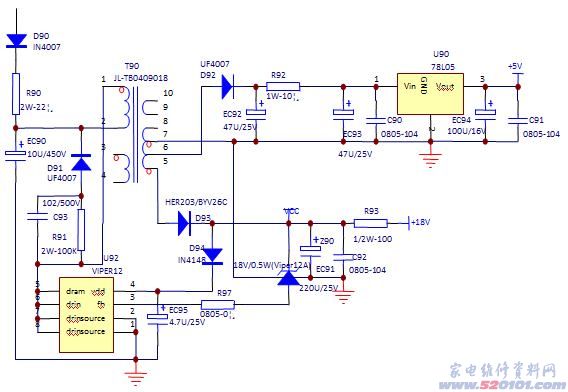

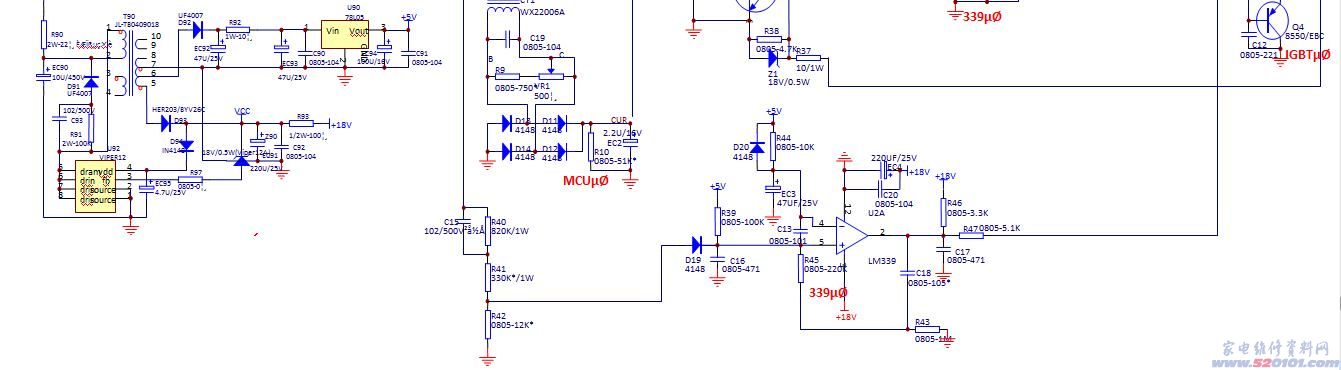

開關電源電路如下圖所示，U1是選用（VIPER12A）8腳電源芯片，根據單端反激式開關電源電路轉換而降血壓。其最高功率為（220V/12W），融入電網電壓在160V/260V起伏時均能一切正常平穩導出。具備生產效率高、功能損耗小、穩壓管覆蓋面廣、開關電源可以信賴、整體機身溫度低、易檢修等優勢。

其基本原理是，由電網電壓經整流器后變成脈沖直流電電壓 305V，根據串連開關二極管D90（1N4007）、功率電阻R90（22Ω/2W）后，送至電源開關變壓器線圈TR1初中級的1-2繞組，加至電源芯片U91（VIPER12）的5-6-7-8腳（內部開關管漏極）。另一路經TR1次級線圈的5-6-7繞組經整流二極管D93（1N4007），串連開關二極管D94（1N4148）獲得約 18V電壓加至U91的4腳使電源芯片U91震蕩起振導出占空比數據信號推動場效管，在場效應管快速電源開關的情況下，并根據互感器功效使TR1次級線圈的5-6-7繞組造成溝通交流電壓。經整流二極管D93（1N4007）、D92（1N4007）、EC91（220µF/25V）、EC92（47µF/25V）過濾后獲得 18V、 5V電壓為整體低電壓配電電路。

1-1、開關電源電路電路的精確測量
檢修時，將電滋爐通電休眠。用數字萬用表直流電電壓500V、50V、10V檔。
1、測開關電源電路髙壓配電電路EC90對地 305V電壓，為一切正常；
2、測C92對地 18V電壓，為正常；
3、測C91對地 5V電壓，為一切正常。

1-2 、開關電源電路電路的檢修
1）若測電解電容EC90對地0電壓時（一切正常為 305V），多見電源芯片U1（VIPER12）已穿透損傷。U1受損后，還會繼續導致功率電阻R90（22Ω/2W）引路毀壞。
2）若測電解電容EC91對地0電壓時（一切正常為 18V），多見電源芯片U1（VIPER12）毀壞。及穩壓二極管ZD1（18V）穿透毀壞、二極管D94（4148）穿透毀壞、電解電容EC91（220μF/25V）EC95、（4.7μF/35V）穿透毀壞、及高頻開關電源變電器TR1原線圈，存有堵轉短路故障毀壞。
3）若測電解電容EC94對地0電壓時（一切正常為 5V），多見電阻器R92引路毀壞、高頻開關電源變電器TR1次級線圈第6腳與第7腳中間繞組引路、或整流二極管D92開路損傷、電力電容器C90、電解電容EC93穿透毀壞、U90三端穩壓器LM7805損壞、及CPU集成ic走電、穿透毀壞。當TR1次級線圈繞組第6腳與第7腳引路時，可將電阻器R92（10Ω/1W）拆下來并在R98位置上電焊焊接入電阻器（10Ω/1W）后，整體就可以恢復過來工作中。

2、檢修提醒
1）EC95（4.7μF/35V）穿透毀壞。
2）二極管D94（4148）穿透毀壞。
3）高頻開關電源變電器TR1原線圈存有堵轉短路故障毀壞。均會導致發生整體低電壓配電電路對地0電壓。
4）若二極管D94（4148）引路損傷時，會產生操縱表明板顯示燈發生“顫動閃耀”常見故障。
5）若穩壓二極管ZD1（18V）引路毀壞，會導致發生整體低電壓配電電路對地電壓上升；穩壓二極管ZD1（18V）無效毀壞時（休眠檢驗C92對地 18V電壓是一切正常，但開機后檢驗C92對地 10V電壓稍低。），會導致發生屢爆IGBT管常見故障產生。
6）若發覺主電路板及電源開關電路部分損壞，多見因電網電壓極高至380V，氧化鋅壓敏電阻維護后發生氧化鋅壓敏電阻損壞；開關電源電路電路流二極管D90穿透，導致電解電容EC90機殼頂爆。比較嚴重時乃至還發生損壞D90、EC90周邊電路板。
7）在檢修開關電源電路電路，為了更好地保證檢修時防止導致整體發生短路故障。提議在電滋爐電源插頭L端串連連接220V/40W電燈泡，謹記！


二、LC震蕩電路

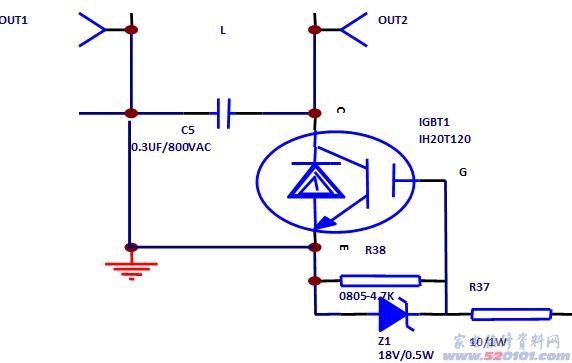

LC振蕩電路是電磁能轉化成電磁能，根據IGBT高頻開關關斷、截至的功效完成操縱電滋爐加溫輸出功率，而設定LC震蕩電路。當電滋爐上機操作插電后220V電網電壓經整流管整流器變化為直流電脈沖 305V直流高壓電源，根據電感器L1和電力電容器C4構成開關電源過濾電路，為IGBT集電結C給予整 305V電壓送至加溫線盤、和電力電容器（0.3µF/1200V）并接組成共震電路（LC震蕩電路）。
（1）、電滋爐加溫輸出功率尺寸，是根據電壓互感器CT1將整體加溫工作中電流量變換為抽樣電壓。經二極管D11、D12、D13、D14構成橋式整流后變成脈動電流檢驗抽樣電壓，由電阻器R9及可調電阻VR1分壓電路后送至CPU集成icCUR電路開展鑒別。
（2）、若整體加溫工作中電流量過大時，令調節占空比管控電路起控，驅使將電壓比較器U2D旋轉截至，將推動變大電路Q3、Q4基極電壓降低。造成IGBT操縱極G門電壓降至0V電滋爐即進到休眠狀態。
（3）、若LC震蕩電路電子器件損傷時，均會導致電滋爐通電即燒IGBT管、或上電啟動檢鍋即燒IGBT管、及震蕩頻率較高驅使IGBT管關斷時間太長，而引起IGBT管穿透毀壞。


1、LC震蕩電路的檢修
維修時，將電滋爐通電休眠。用500型三用表直流電電壓500V檔，測LC震蕩電路濾波電容器C4對地 305V電壓，為一切正常。若C4對地電壓稍低、會導致電滋爐震蕩頻率上升造成IGBT管關斷時間太長而損壞IGBT管。
若共震電力電容器C5無效。一上電或一檢鍋會導致IGBT管而損壞IGBT管。
1）若LC震蕩電路C4對地 225V電壓稍低時，有時候會導致電滋爐發生“不警報不加溫”常見故障。
2）若LC震蕩電路C4對地 225V電壓稍低時，有時候會導致電滋爐發生“警報不加溫”常見故障。
3）若LC震蕩電路C4對地 225V電壓稍低時，有時候會導致電滋爐通電開機后“即爆燒IGBT管”常見故障。
4）若LC震蕩電路C5無效損傷時，有時候會導致電滋爐發生“警報不加溫”常見故障。
5）若LC震蕩電路C5無效損傷時，有時候會導致電滋爐發生“不警報不加溫”常見故障。
6）若LC震蕩電路C5無效損傷時，有時候會導致電滋爐通電開機數秒左右內檢鍋時發生“損壞IGBT管”常見故障。
7）若加溫線盤繞組存有堵轉短路故障、底端磁塊發生增碳或短路故障毀壞時，會導致電滋爐通電開機后發生“IGBT管穿透”常見故障。
8）若IGBT管操縱極，限幅穩壓二極管Z1穿透毀壞時，在MC-IH-M02-B2板。有時候會導致電滋爐發生“不警報不加溫”常見故障。
9）若IGBT管操縱極，限幅穩壓二極管Z1穿透毀壞時，在MC-IH-M00板。有時候會導致電滋爐發生“警報不加溫”常見故障。
10）若IGBT管操縱極，限幅穩壓二極管Z1反方向走電時，在MC-IH-M02-B2板，有時候會導致電滋爐發生“屢爆IGBT管”的常見故障產生。

2、檢修提醒
當LC震蕩電路C4濾波電容器與主電路板開焊、斷開、及C4無效、引路時，
1）會導致電滋爐發生“警報不加溫”常見故障；
2）會導致電滋爐發生“不警報不加溫”常見故障。
3）會導致電滋爐通電開機后“即爆燒IGBT管”常見故障。
4）若LC震蕩電路C5無效損傷時，有時候會導致電滋爐發生“警報不加溫”常見故障；或“不警報不加溫”常見故障；及通電開機數秒左右內檢鍋時發生“損壞IGBT管”常見故障。
5）電滋爐在加溫中若發生整體短路故障時，多見臭蟲、護墻板廠家、小蟲子竄進至IGBT管散熱器內，會導致IGBT管穿透損傷。

三、同歩電壓較為電路
電滋爐加溫電磁線圈與高頻率串聯諧振電力電容器根據IGBT高頻開關迅速關斷、截至，產生LC震蕩電路。LC自由振蕩的半周期發生最高值電壓，也是IGBT截止時間，這時電源開關單脈沖沒有抵達。這一時間關聯不可以移位，如最高值單脈沖都還沒消退，而電源開關單脈沖已提早來臨，便會發生挺大的關斷電流量，造成IGBT燒毀。因而，務必確保電源開關脈沖前沿與最高值脈沖后沿同樣步。

同歩震蕩電路

同歩震蕩電路是電磁爐功率操縱的關鍵電路，主要功效是以LC震蕩中獲得同歩數據信號（IGBT的C極電壓最低值），依據同歩數據信號震蕩造成鋸齒狀波，為IGBT給予前面推動波型。此電路的鍵入數據信號是線盤兩邊（即OUT1和OUT2）的串聯諧振波型，導出的數據信號Vout是鋸齒狀波。

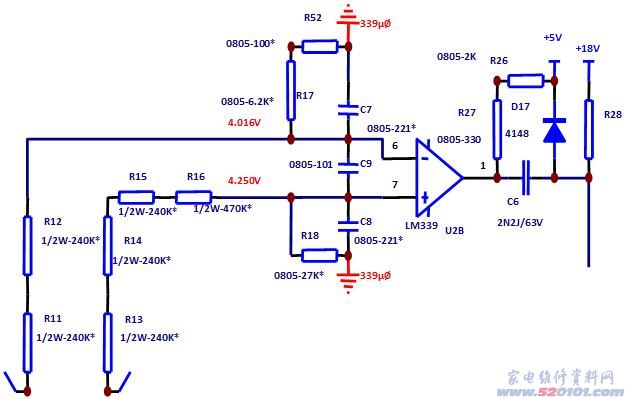

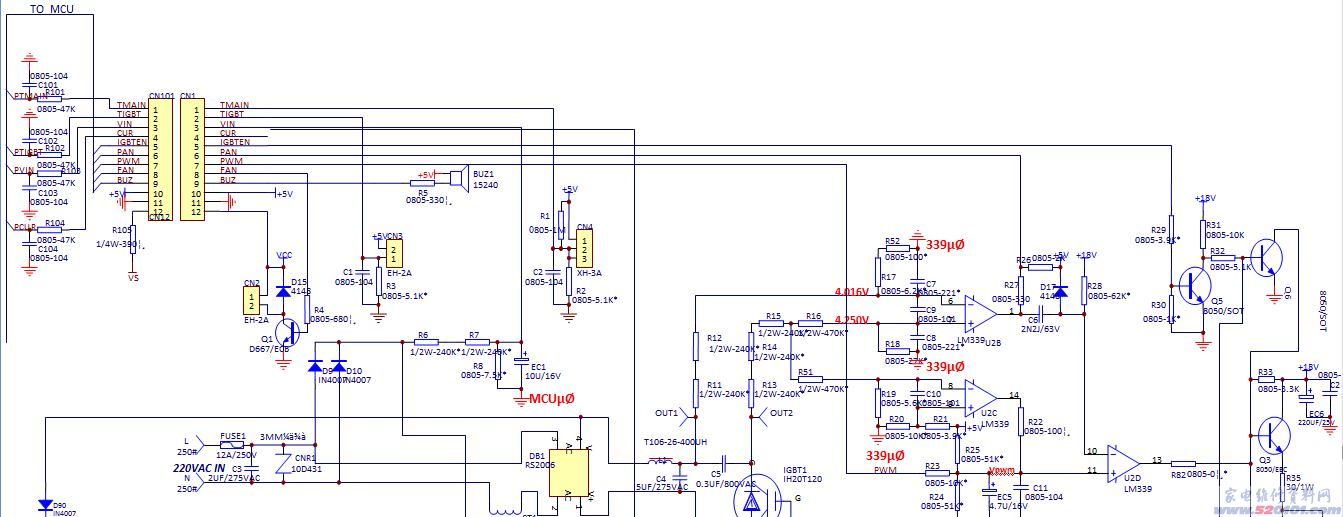

如下圖所示，LM339的U2B放大電路造成同歩數據信號，其信號源自LC震蕩的電容器C5兩邊的分壓電路，R11、R12、與R17、R52分壓為V-，R13、R14、R15與R16、R18、R51、R19的分壓電路為V 。當電滋爐通電后，若IGBT未啟用工作中，V-（電壓比較器6腳）和V （比較器7腳）的靜態數據電壓分別是4.02V和4.25V，電壓比較器1腳導出高電平。[Page]

1、同歩電壓較為電路的檢修
維修時，將電滋爐通電休眠。用500型三用表直流電電壓500V、50V、10V檔，測整體髙壓配電電路C4對地 305V電壓，為一切正常。
測V 同歩電壓較為電路，取樣電阻R16對地 3.9V電壓，為一切正常。若該電壓稍低時，多見電阻器R13（820KΩ/1W）變值，或電力電容器C8走電、及電壓比較器U2B毀壞。導致電壓比較器U2B旋轉，使U2B第1腳導出端對地0電壓，會造成電滋爐發生“不警報不加溫”常見故障。測V-同歩電壓較為電路，取樣電阻R11對地 3.7V電壓，為一切正常。若該電壓稍低時，多見電阻器R11（820KΩ/1W）變值，或電力電容器C7走電、及電壓比較器U2B毀壞，會造成電滋爐發生“警報不加溫”常見故障。

電壓比較器U2B第7腳積分電路鍵入端對地 3.9V電壓，為一切正常，U2B第6腳正相反鍵入端對地 3.7V電壓，為一切正常。U2B第7腳積分電路鍵入端對地 3.7V電壓時，會造成電滋爐加溫時發生“唧唧嗡嗡響”常見故障、或發生“警報不加溫”常見故障、及發生“時斷時續加溫”常見故障。

若U2B第7腳積分電路鍵入端對地電壓在 3V下列時，會造成電滋爐發生“連爆”IGBT常見故障。若U2B第6腳正相反鍵入端對地 4.1V電壓時，會造成電滋爐加溫時發生“警報不加溫”常見故障、及發生“時斷時續加溫”常見故障。

若U2B第7腳積分電路鍵入端對地電壓，與電壓比較器U2B第6腳正相反鍵入端對地電壓相仿時，會造成電滋爐上電加熱器時發生“不斷檢鍋”、或“認鍋加溫”、及發生“時斷時續加溫”的常見故障。

若U2B第7腳積分電路鍵入端對地電壓與U2B第6腳正相反鍵入端對地電壓均一切正常時，電滋爐上電加熱器時發生“不斷檢鍋”、或“認鍋加溫”常見故障。多見電流量檢驗電路、及CPU集成ic損傷而致。

2、檢修提醒
1）當電網電壓在220V一切正常下，務必確保整體配電電壓C4對地 305V電壓、C92對地 18V電壓、C91對地 5V電壓、及電壓比較器U2B第7腳積分電路鍵入端對地電壓，務必要高過第6腳正相反鍵入端對地電壓 0.2V，和第1腳導出端對地電壓 5V。同歩電壓較為電路均實在是一切正常。
2）電滋爐應用多年后，因為同歩電壓較為電路，抽樣對地分壓電阻R17、R52、R18、R19存有電阻值增加的很有可能大。導致比較器U2B第7腳積分電路輸入端對地電壓，與比較器U2B第6腳正相反輸入端對地電壓相仿，這時電磁爐非常容易發生“時斷時續加熱”常見故障。
檢修時，在比較器U2B第6腳正相反輸入端對地再并接上一般電阻器150 KΩ后，使U2B第6腳正相反輸入端對地 3.7V電壓；第7腳積分電路輸入端對地電壓維持在 3.9V整體就恢復過來。
3）當電力網電壓高過220V，在250V高電壓時。比較器U2B第7腳積分電路輸入端對地電壓，務必要高過U2B第6腳正相反輸入端對地電壓為 0.2V。不然電磁爐，將經常性發生“時斷時續加熱”、及整體工作中電流量為13A增加。乃至會造成，發生“屢燒加熱線盤”常見故障。

3、檢修總結
1）當比較器U2B，V-第6腳正相反輸入端對地 3.7V電壓，一切正常時；而V 第7腳積分電路輸入端對地0電壓；U2B第1腳導出端輸出低電頻。與此同時電磁爐將發生“警報不加熱”常見故障。
2）當比較器U2B，V-第6腳正相反輸入端對地 3.7V電壓，一切正常；而U2B，V 第7腳積分電路輸入端對地電壓高過 3.9V以上時。比較器U2B第1腳導出端輸出為高電平。電磁爐加熱將發生“嘰吱嗡嗡響聲”常見故障。
3）若比較器U2C髙壓維護電路抽樣電阻R18開焊、引路并導致V 第7腳積分電路輸入端對地 5.8V電壓上升；而V-第6腳正相反輸入端對地 3.7V電壓，一切正常；U2B第1腳導出端輸出為高電平。電磁爐加熱將發生“鍋子能加熱、大鐵鍋不可以加熱”常見故障。
4）當同歩電壓較為電路比較器U2B，V 第7腳積分電路輸入端對地 3.9V電壓，一切正常；這時若U2B，V-第6腳正相反輸入端對地0電壓；而比較器U2B第1腳導出端輸出為高電平。與此同時電磁爐提炒鍋將發生“不警報不加熱”常見故障。及電磁爐發生“不斷地檢鍋，吱吱聲”常見故障。
5）當同歩電壓較為電路比較器U2B，V 第7腳積分電路輸入端對地 3.9V電壓，一切正常；這時若U2B，V-第6腳正相反輸入端對地電壓高過 3.7V或 7.2V以上時；而比較器U2B第1腳導出端輸出為低電頻。電磁爐加熱將發生“警報不加熱”常見故障。


四、髙壓維護電路
為了確保電磁爐在加熱工作上發現異常狀況，髙壓維護電路時時刻刻檢驗IGBT管集電結電壓，當IGBT管集電極電壓貼近該管限制抗壓值時，避免、及防止IGBT穿透毀壞而設定維護電路。

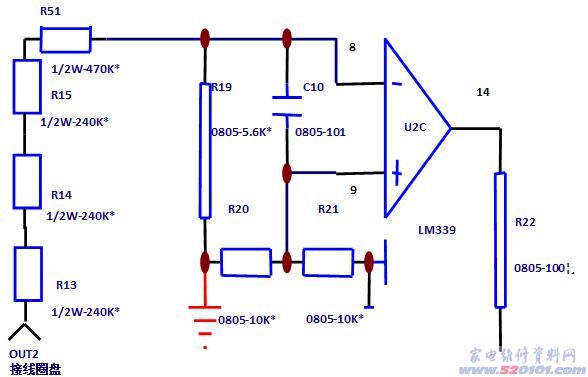

比較器U2C標準電壓取 5V電壓經電阻器R21、R20抽樣分壓電路后，將 4.6V電壓送至比較器U2C（V ）第9腳積分電路輸入端；取IGBT管集電結電壓經電阻器R13、R14、R51抽樣分壓電路后，將 1.2V電壓送至比較器U2C（V-）第8腳正相反輸入端。電磁爐一切正常時（V-）正相反輸入端電壓應低于（V ）同相輸入端較為標準電壓，這時比較器U2C第14腳導出高電平。若整體發現異常時，（V-）正相反輸入端電壓超過（V ）同相輸入端較為標準電壓，比較器U2C第14腳導出低電頻。此數據信號Vout降低后可能危害PWM脈沖寬度調制電路，變小IGBT推動pwm占空比，減少IGBT關斷時間，進而減少IGBTC極電壓，做到維護IGBT的目地。

IGBT髙壓維護電路

1、髙壓維護電路的檢修
維修時，將電磁爐通電休眠。用500型三用表直流電電壓10V檔，測同歩電壓較為電路，比較器U2B第6腳正相反輸入端對地 3.7V電壓，為一切正常；測U2B第1腳導出端對地 5V電壓，為一切正常；測U2B第7腳V 同相輸入端對地 3.9V電壓，為正常。
1）若髙壓維護電路抽樣電阻R18開焊、或引路及對地分壓電路電阻R19開焊、或引路。會造成同歩電路LM339的7腳電壓較高（ 5.6V以上），這時電磁爐加熱將發生“嘰吱嗡嗡響聲”常見故障。
2）測髙壓檢驗電路比較器U2C第9腳積分電路輸入端對地 4.6V電壓，為一切正常；測U2C第14腳導出端對地 2.3V電壓，為一切正常；若測比較器U2C第8腳正相反輸入端對地0電壓（一切正常為 1.2V）。多見電阻R18開焊、或引路。因為髙壓維護電路取樣電阻R18是慢慢變值損傷，有時候會導致“屢爆IGBT管”的常見故障產生。
3）若測U2B（V ）第7腳積分電路輸入端對地 5.6V電壓上升（一切正常為 3.9V）；測U2C（V-）第8腳正相反輸入端對地0電壓（一切正常為 1.2V）。
多見髙壓維護電路取樣電阻R18引路，因為取樣電阻R18引路毀壞，而造成電磁爐在加熱中發生“鍋子能加熱、但大鐵鍋不可以加熱”常見故障。

2、檢修提醒
髙壓檢驗電路損傷時：
1）有時候會導致電磁爐在加熱中發生“鍋子能加熱、但大鐵鍋不可以加熱”常見故障。
2）有時候會引起“屢爆IGBT管”的常見故障產生。


五、浪涌保護電路
浪涌保護電路是維護電磁爐在加熱全過程中，防止電力網電壓發現異常的浪涌保護器狀況（主要包括：電力網配電設備設備“公共變電器”容積不夠、輸電線載總面積過小、空氣漏電開關接觸點欠佳、及輸電線布線頭接觸不良現象，）時，可以立即全自動關掉IGBT管，使IGBT管免受穿透損壞的風險。

浪涌保護電路

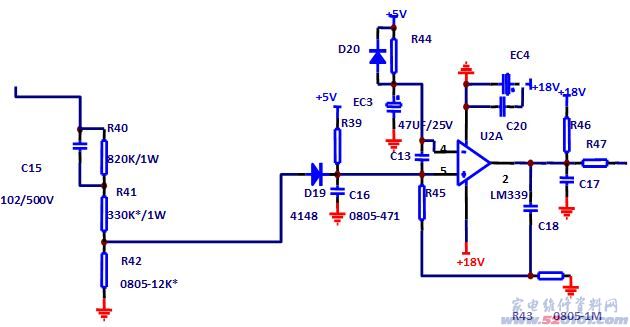

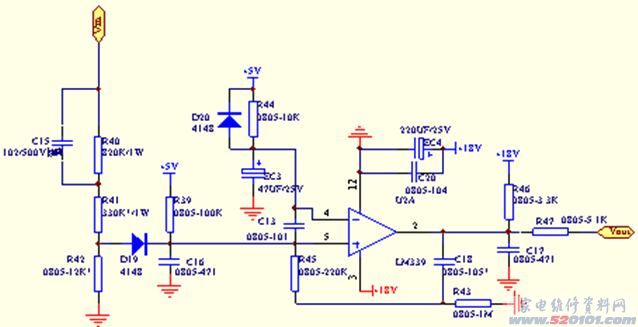

浪涌保護器電路的數據信號Vin抽樣于電力網電壓整流器后的數據信號，開關電源電壓一切正常時，V4低于V5，比較器U2A導出V2數據信號經C15和R40藕合進去后經R41、R42分壓電路。
當開關電源電壓一切正常時，比較器5腳電壓小于4腳的5V，比較器導出2腳為低電頻，不危害后續IGBT也就能操縱電路的Q6。
當開關電源忽然有浪涌保護器電壓輸入時，此髙壓數據信號促使D19的陽極氧化高過負極，導致比較器5腳電壓高過4腳，促使比較器2腳導出高電平，這可以使后級IGBT也就能操縱電路的Q6啟用，關閉IGBT，進而發揮維護IGBT的功效。

1、浪涌保護電路的檢修
維修時，將電磁爐通電休眠。用數字萬用表直流電電壓10V檔，測浪涌保護電路比較器U2A第4腳正相反輸入端對地 4.8V電壓，為一切正常；測U2A第5腳積分電路輸入端對地 3.2V電壓，為一切正常；測U2A第2腳導出端對地 0.2V電壓，為一切正常。
1）若浪涌保護電路取樣電阻R41對地0電壓時（正常為 2V），電磁爐能一切正常加熱。但有時候會發生“間接性屢燒IGBT管”常見故障產生。
2）若浪涌保護電路取樣電阻R41對地電壓升高 4V以上時，電磁爐在加熱中會發生“不警報不加熱”常見故障。

2.檢修提醒
1）若浪涌保護電路取樣電阻40變值或引路。
2）若防護開關二極管D19引路或開裂。
3）若比較器U2A損傷。（當電阻器40、二極管D19、比較器U2A損傷時，電磁爐是可以再次加熱應用。但會造成發生經常性爆燒IGBT管，檢修時要進行留意。）[Page]
4）若耦合電容器C15走電、電阻R42變值、貼片電容器C13走電及比較器U2A損傷，會造成電磁爐發生“不警報不加熱”常見故障的產生。


六、推動變大電路

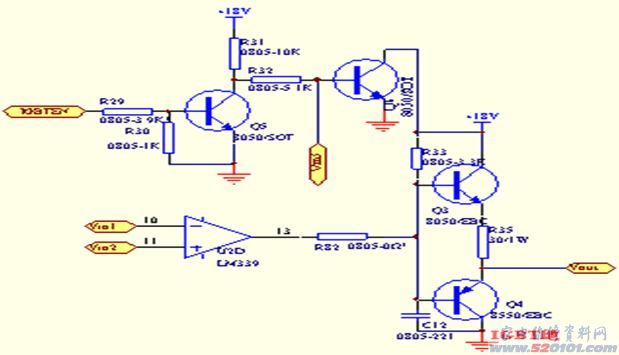

推動變大電路，是操縱IGBT的導通與截至。由比較器U2D的第10、11、13腳與推挽電路電路電阻器R82、R33、R35和電力電容器C12、C21、電解電容EC6及三極管Q3、Q4等構成。比較器U2D的第10腳是實時控制電路造成鋸齒波形的輸入端，比較器U2D的第11腳是占空比管控的標準電壓輸入端，該電壓也是IGBT關斷時間的操縱電壓。根據U2D正相反輸入端第10腳與積分電路輸入端第11腳比較器開展較為后，在U2D導出端造成IGBT推動波形數據信號并根據相輔相成三極管Q3、Q4的推挽電路電路變大，將U2D導出端單脈沖電壓提升到 18V上下，以達到IGBT的推動輸出功率要求。

IGBT推動電路

此電路分成兩一部分：
⑴、由Q3、Q4構成的推挽電路電路。推挽電路與前面比較器U2D構成了主控制回路的一部分。輸入Vin1是震蕩電路造成的鋸齒波形，輸入Vin2是PWM管控電路調配出的標準電壓，Vin1和Vin2根據比較器U2D較為后，13造成IGBT的推動波型，推動波型根據由2個三極管Q3、Q4構成的推挽電路電路，將導出Vout電壓提升到18V。
⑵由Q5、Q6構成的IGBT也就能操縱電路。輸入IGBTEN來源于表明板的單片機設計端口號，另一個輸入Vin3來源于浪涌保護電路導出數據信號。單片機設計可以經過此操縱電路控制立即操縱IGBT是不是容許啟用。當IGBTEN為低或Vin3數據信號為高時，Q6的集電結被降低，U2D的13腳的電位差則恒為低，Vout與Vin1和Vin2的輸入不相干，恒為低， IGBT嚴禁啟用。反過來，若IGBTEN為高與此同時Vin3數據信號為低時，則Q6截至而不危害推挽電路電路。

1、推動變大電路檢修
維修時，將電磁爐通電休眠。數字萬用表直流電電壓50V、10V檔，
1、測推動外置U2D第10腳正相反輸入端對地 5.6V電壓，為一切正常；
2、測U2D第11腳積分電路輸入端對地 2.2V電壓，為一切正常；
3、測U2D第13腳導出端對地 0.1V電壓，為一切正常。
1）若貼片電容器C21（104）穿透、三極管Q3主要參數紊亂，均會造成電磁爐加熱時發生“警報不加熱”、或“不報警不加熱”常見故障。
2）若限幅穩壓二極管Z1穿透時，會造成電磁爐發生“不警報不加熱”常見故障；或發生“警報不加熱”常見故障。
3）若也就能電路開關三極管Q6主要參數紊亂、三極管Q4、C、E穿透，均會造成電磁爐發生“不警報不加熱”常見故障
4）若三極管Q3、Q4主要參數紊亂、穿透及電阻器R37霉變毀壞，有時候會造成IGBT管穿透損傷。

2、檢修提醒
1）當電磁爐推動變大電路常見故障時，會發生“警報不加熱”、或“不報警不加熱”。
2）當電磁爐推動變大電路常見故障時，會發生“屢爆IGBT管”。
3）當整體髙壓配電電路C4對地 305V電壓，一切正常；低電壓配電電路C91對地 5V電壓，一切正常；而C92對地0電壓時（正常為 18V），若將電磁爐通電啟動，會導致發生“IGBT管”穿透損傷。


七、電流量檢驗電路


電流量檢驗電路

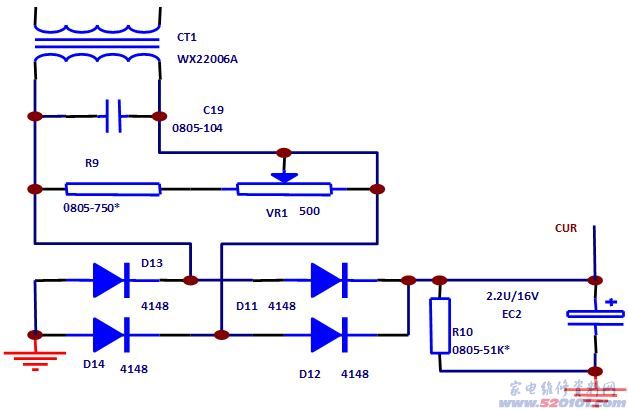

電壓互感器CT1二次測出的AC電壓，通過D11~D14構成的橋式整流橋整流器、EC2光滑后的直流電電壓送至CPU的AD口，CPU依據檢驗此電壓數據信號的變動來檢驗電磁爐的輸入電流量，進而全自動作出各種各樣姿勢：
1、檢到過鍋后，可能用1秒左右的時間段來檢驗電流量的轉變,根據電流量轉變的誤差明確炒鍋的材料、尺寸規格
2、工作中時，單片機設計時時刻刻檢驗電流量的轉變，依據檢驗到的電壓及電流量數據信號，全自動調節PWM做輸出功率勻速運動解決。
3、工作中時，單片機設計時時刻刻檢驗電流量的轉變，當電流量轉變過大時，做無炒鍋的分辨。
1、電流量檢驗電路檢修
維修時，將電磁爐通電休眠。數字萬用表直流電電壓10V檔，測電流量檢驗電路EC2對地 0.6V電壓，為一切正常。
1）若電壓互感器CT1次級繞組引路、或次級繞組存有堵轉短路故障時，電磁爐加熱可能發生“不斷檢鍋及吱吱聲響”常見故障。
2）若整流二極管D11、D12、D13、D14在其中某一正方向電阻器增加、或破裂引路時，電磁爐加熱可能發生“不斷檢鍋及吱吱聲響”常見故障。

2、檢修提醒
1）當電磁爐電流量檢驗電路、同歩電壓較為電路、及操縱表明板出現異常時，可能發生“不斷檢鍋及吱吱響聲”常見故障，檢修時要進行差別、分辨常見故障范疇后再修。
2）若電流量檢驗電路整流二極管D11、D12引路毀壞，導致CPU集成ic檢驗不上電流量抽樣電壓而無法控制。電磁爐加溫可能發生“檢鍋吱吱” 即“加溫停、加熱停”常見故障。
3）若電流量檢驗電路整流二極管D11引路毀壞，會導致CPU集成ic電流量抽樣電壓過低，造成電磁爐加溫輸出功率過大，CPU根據PWM占空比管控電路將加溫輸出功率減少。故發生“時斷時續加溫”狀況。
4）若電流量檢驗電路整流二極管D11、D12、D13、D14中，在運行時內電阻增加；而加溫時發生“不斷檢鍋及吱吱聲響”常見故障；且將二極管D11、D12、D13、D14取出檢驗時均屬一切正常。對于該常見故障檢修時，盡量將二極管D11、D12、D13、D14完全拆換。
5）在美的新式電磁爐，電流量檢驗電路（CURRENT）抽樣對地電壓越低，即電磁爐加溫電壓越大。相反電流量檢驗電路抽樣電壓越高，即電磁爐加溫電壓越小。

八、電力網電壓檢驗電路

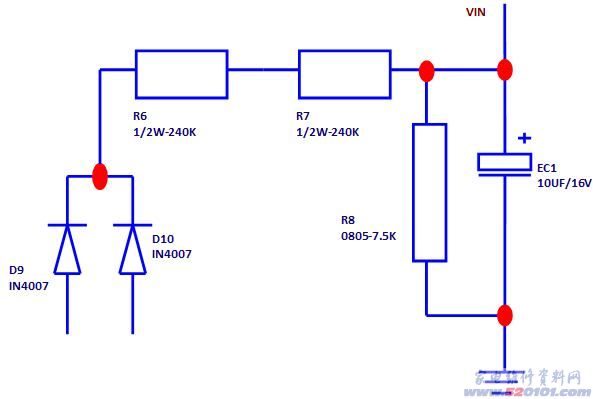

電壓數據信號源自電磁爐開關電源溝通交流鍵入，溝通交流數據信號由D9、D10整流器的脈動電流電壓根據R6、R7與R8分壓電路、EC1光滑后，獲得數據信號送至單片機設計AD口，即VOL。
CPU依據檢驗此電壓數據信號的變動來檢驗電磁爐的鍵入電壓，進而全自動作出各種各樣姿勢：
1、工作中時，單片機設計時時刻刻檢驗電壓的轉變，若電壓過高或過低時（一般250V~150V電壓為一切正常），單片機設計可能傳出維護的命令，終止加溫，并表明編碼；待電壓恢復過來后，電磁爐全自動修復再次工作中。
2、工作時，單片機設計時時刻刻檢驗電壓的轉變，依據檢驗到的電壓及電流量數據信號，全自動調節PWM做輸出功率勻速運動解決。
1、電力網電壓檢驗電路檢修
維修時，將電磁爐通電休眠。用500型三用表直流電電壓10V檔，測電壓檢驗電路取樣電阻R6對地 3V電壓，為一切正常。
1）若整流二極管D9（1N4007）、D10（1N4007）在其中一個引路毀壞、或電力網電壓檢驗電路取樣電阻R6變值，均會造成控制器表明出E7、E07編碼常見故障。
2）若電力網電壓抽樣對地分壓電路電阻R8遇熱后，電阻值增加。會造成控制器表明出E8、E08編碼常見故障。
3）若操縱表明板上CPU（VIN）電路走電、整流管毀壞、及CPU損壞。均會造成電壓檢驗電路抽樣電壓上升，電磁爐操縱表明板顯示出E8、E08編碼常見故障。

2、檢修提醒
若電力網電壓檢驗電路毀壞、CPU（VIN）電路走電、整流管毀壞、及CPU集成ic毀壞時，會導致電磁爐通電開機數秒左右后就自動開關機維護。


九、炒鍋溫度檢驗電路
加溫炒鍋底鍋的溫度根據陶瓷薄板傳入緊貼在其下邊的熱敏電阻，具備負溫度特點的熱敏電阻的電阻值的轉變間接性體現了炒鍋溫度的轉變。炒鍋熱敏電阻與R1并接后與R2分壓電路導出數據信號TEMP_MAIN，依據熱敏電阻的負溫度特點得知，溫度越高，熱敏電阻電阻值就越小，分壓電路所的的電壓TEMP_MAIN就越大，單片機設計便是根據檢驗TEMP_MAIN電壓的轉變間接性檢驗炒鍋的溫度的轉變，進而作出對應的姿勢：

炒鍋溫度檢驗電路

1、太熱維護：依據不一樣的作用，當檢驗到的溫度過高時，電磁爐可能終止加溫或維護表明維護編碼E3；
2、空燒維護：當炒鍋處在空燒情況時，炒鍋溫度升高迅速，電磁爐可能終止加溫并表明維護編碼EA；
3、熱敏電阻出現異常維護：當熱敏電阻出現異常時，短路故障、短路或磁感應不上溫度，電磁爐將不可以運行或終止加溫，與此同時表明維護編碼；
4、工作中時，單片機設計時時刻刻檢驗炒鍋溫度，依據炒鍋溫度做對應的能量調節。

1、炒鍋溫度檢驗電路檢修

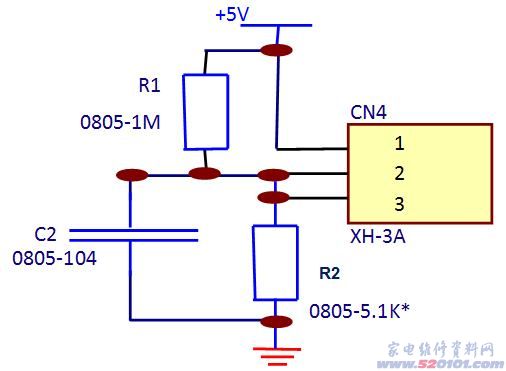

維修時，將電磁爐通電休眠。用500型三用表直流電電壓10V檔，測炒鍋溫度檢驗電路CN4插孔第2腳對地 0.25V電壓，為一切正常。
1）若炒鍋溫度檢驗熱敏電阻穿透，CPU、TMAIN電路檢驗溫度電壓升高，即CN4插孔第2腳對地電壓升高至 5V時，會造成電磁爐通電開機后發生E2、E02編碼常見故障。
2）若炒鍋溫度檢驗熱敏電阻引路、或貼片電容器C2（104）走電、或穿透及CPU集成ic毀壞時。CPU、TMAIN電路檢驗溫度電壓降低，即CN4插孔第2腳對地0電壓。均會造成電磁爐通電開機后發生E1、E01編碼常見故障。[Page]
3）若炒鍋溫度檢驗熱敏電阻無效，電阻值縮小至5KΩ上下時（冬季150KΩ為一切正常），會造成電磁爐通電開機后發生E3、E03編碼常見故障。

2、檢修提醒
若炒鍋溫度檢驗電路毀壞時，會導致電磁爐通電開機數秒左右后就自動開關機維護。


十、IGBT溫度檢驗電路
該檢測熱敏電阻緊貼在IGBT散熱器上邊，具備負溫度特點的熱敏電阻的電阻值的轉變間接性體現了IGBT溫度的轉變。
IGBT熱敏電阻與R3分壓電路導出數據信號TEMP_IGBT，依據熱敏電阻的負溫度特點得知，溫度越高，熱敏電阻電阻值就越小，分壓電路所的的電壓TEMP_IGBT就越大，單片機設計便是根據檢驗TEMP_IGBT電壓的轉變間接性檢驗IGBT的溫度的轉變，進而作出對應的姿勢：

IGBT溫度檢驗電路

高溫維護：當檢驗到IGBT溫度高過90℃-100℃時，電磁爐可能終止加溫待到溫度降低到60℃--70℃-后修復加溫；當IGBT溫度高過110℃時，電磁爐可能馬上終止加溫并維護表明高溫編碼E6，維護IGBT；
熱敏電阻出現異常維護：當熱敏電阻出現異常時，短路故障、短路，電磁爐將不可以運行或維護表明維護編碼。

1、IGBT溫度檢驗電路檢修

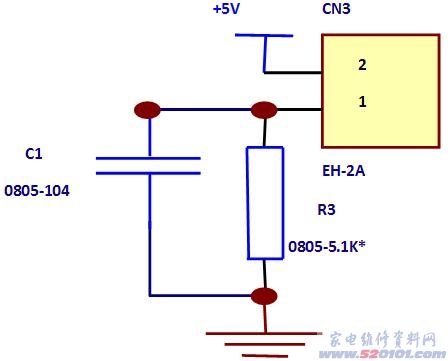

維修時，將電磁爐通電休眠。數字萬用表直流電電壓10V檔，測IGBT溫度檢驗電路CN3插孔第1腳對地 0.3V電壓，為一切正常。
1）若IGBT溫度檢驗熱敏電阻穿透，CPU、TEMP-IGBT電路檢驗溫度電壓升高，即CN3插孔第1腳對地電壓升高至 5V或更高一些。會造成電磁爐通電開機后發生E5、E05編碼常見故障。
2）若IGBT溫度檢驗熱敏電阻引路、或貼片電容器C1（104）、C102（103）走電、穿透、及CPU集成ic毀壞時。CN3插孔第1腳對地0電壓。會造成電磁爐通電開機后發生E4、E04編碼常見故障。
3）若IGBT溫度檢驗熱敏電阻無效，會造成電磁爐通電開機后發生E4、E04、E6、E06編碼常見故障。

十一、占空比管控電路

PWM占空比管控電路

占空比管控電路是單片機設計CPU集成ic對全部電磁爐運行狀態開展操縱的唯一安全通道。

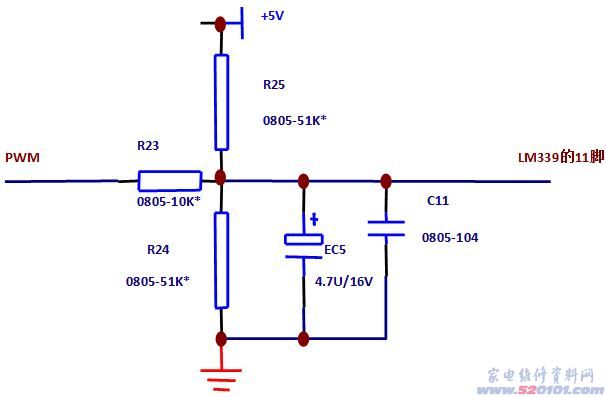

是由電阻器R23、R24、R25、電力電容器C11和電解電容EC5等構成積分電路。
單片機設計CPU導出的PWM脈沖寬度越寬，EC5的電壓越高，電壓比較器（U2D）的同相鍵入端對地電壓也就越高。與此同時IGBT關斷的時間段就越長。
當電磁爐髙壓維護電路、電力網電壓維護電路、電流量維護電路、浪涌保護電路等常見故障維護時，均根據占空比管控電路PWM將輸出功率調整力度減少，令IGBT截至。
CPU根據操縱PWM單脈沖的寬與窄，操縱送至震蕩電路的加溫操縱電壓，控制IGBT關斷時間的長度（脈沖寬度），結果操縱了加溫輸出功率的尺寸。
占空比管控電路檢修
維修時，將電磁爐通電休眠。用500型三用表直流電電壓10V檔，測U2D第11腳積分電路鍵入端對地 2.2V電壓，為一切正常。
1）若U2D第11腳積分電路鍵入端對地0電壓，多見電解電容EC5（4.7µF/16V）、貼片電容器C11（104）走電、電壓比較器（U2D）無效、均會造成電磁爐通電開機后發生“警報不加溫”常見故障。或發生“加溫輸出功率縮小”常見故障。
2）若電解電容EC5（4.7µF/16V）、貼片電容器C11（104）走電、電壓比較器（U2D）無效、及CPU集成ic損傷。很有可能會造成電磁爐發生加溫輸出功率縮小常見故障。
在美的電磁爐MC-IH-M00、MC-IH-M01、MC-IH-M02主電路板中通電延遲電路。
由電壓比較器、和電阻器R44、及電解電容EC3等構成。當電磁爐通電時，電阻器R44給EC3電池充電，驅使電壓比較器第4腳正相反鍵入端對地電壓遲緩升高。若第5腳積分電路鍵入端對地電壓高過第4腳時，（U2A）第2腳導出端為高電平。令也就能電源開關電路Q6關斷，驅使IGBT管停止工作。通電延遲電路是維護IGBT在通電時不會受到穿透毀壞的維護電路。
C18和R45為意見反饋電路，主要是增加浪涌保護時間；當浪涌保護器數據信號來以后，意見反饋電路可以使電壓比較器2腳的脈沖信號拉高時間延長，促使維護更安全性。

十二、通電延遲電路檢修

通電延遲電路

在美的電磁爐MC-IH-M00、MC-IH-M01、MC-IH-M02主電路板中通電延遲電路。
由電壓比較器、和電阻器R44、及電解電容EC3等構成。當電磁爐通電時，電阻器R44給EC3電池充電，驅使電壓比較器第4腳正相反鍵入端對地電壓遲緩升高。若第5腳積分電路鍵入端對地電壓高過第4腳時，（U2A）第2腳導出端為高電平。令也就能電源開關電路Q6關斷，驅使IGBT管停止工作。通電延遲電路是維護IGBT在通電時不會受到穿透毀壞的維護電路。
C18和R45為意見反饋電路，主要是增加浪涌保護時間；當浪涌保護器數據信號來以后，意見反饋電路可以使電壓比較器2腳的脈沖信號拉高時間延長，促使維護更安全性。
通電延遲電路檢修
維修時，將電磁爐通電休眠。用500型三用表直流電電壓10V檔，測U2A第4腳正相反鍵入端對地 4.8V電壓，為一切正常。
1）若二極管D20穿透、電壓比較器（U2A）紊亂，通電后會造成IGBT穿透損傷。
2）若電力電容器C13走電或穿透、電壓比較器（U2A）紊亂，通電開機后會造成電磁爐發生“不警報不加溫”常見故障。

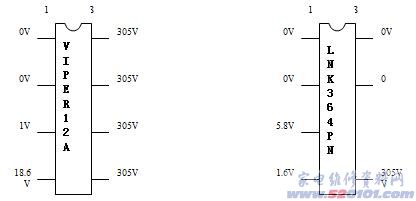

附一：開關電源芯片U1各腳對地電壓數據信息。

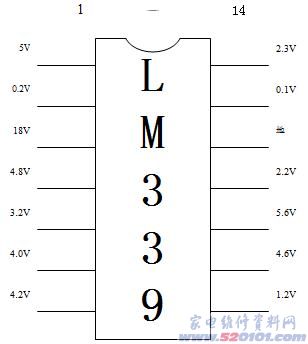

備注名稱：電壓比較器LM339各腳對地電壓數據信息。用500型數字萬用表檢測時，并連接加溫線盤為標準。
