洗衣機用電子定時器代換機械定時器的方法

在廣大中小城市及鄉村中，長風牌、水仙牌等大容量雙桶洗衣機市場擁有率很大，且已逐步進入維修期。筆者在維修實踐中發現．此類型號的雙桶洗衣機在使用過程中最易發生因機械定時器損壞而無法正常使用的情況．除了該種定時器本身的缺陷及質量之外．也有用戶使用不當造成的。有的用戶在使用該種洗衣機時，在還未等定時器完全自停時，便用手反方向調節，迫使洗滌桶停轉。久而久之造成機械定時器內部齒輪損壞。筆者采用電子定時器更換機械定時器。既克服了機械定時器易損壞的毛病，又收到了意想不到的良好效果。
這兩種定時器除了外形一樣外，其內部構造、工作原理以及引出線色等均完全不同，下面以長風XPB50-8S洗衣機四線機械定時器及五線電子定時器為例。介紹具體代換方法。

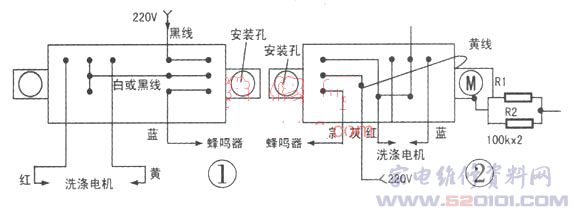

長風xPB50-8S洗衣機四線定時器采用機械定時器，該機廣泛使用了由江蘇江陰東風五金電器廠及慈溪橫河電訊電子器材廠、寧波等生產廠商的四線機械式定時器。這幾種定時器的外部形狀，結構特點，引出線等幾乎完全相同，可互換使用。該種定時器內部構造及引出線規律如圖1所示。而五線電子定時器內部構造及引出線如圖2所示。

圖l中：黑線為交流220V電源入、紅、黃二線分別控制洗滌電機正反轉。藍線接蜂鳴器。
圖2中：棕線為蜂鳴器控制線；紅、藍二線控制電機正反轉；灰、黃二線接220V交流電，為定時器內部永磁電機M供電，R1、R2均為2W100k電阻，作為降壓使用。

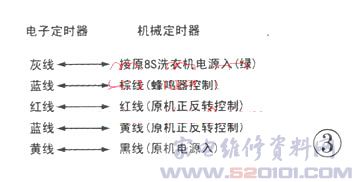

用五線電子定時器代換長風XPB50-8S四線定時器時，電子定時器與機械定時器接線如圖3所示。

只要上述連接無誤。開機插入交流220V電源插座，洗衣機便可正常運轉，而且其性能均優于原機械定時器。因為電子定時器手動正反控制均能達到“定時”的效果，所以不存在用戶使用過程中擰壞的弱點。筆者用此法改進長風XPB50—8S洗衣機數十臺。隨訪三年未發現有再次損壞定時器的現象。需要強調的是購買電動定時器時，需選用有正規和商標的電子定時器，那些“三無”產品最好不要購買。
讀者朋友以后凡遇到機械式定時器出現故障時，均可舉一反三采用電子定時器進行更換，定能收到事半功倍之效果。
