鳳凰全自動洗衣機控制原理及檢修

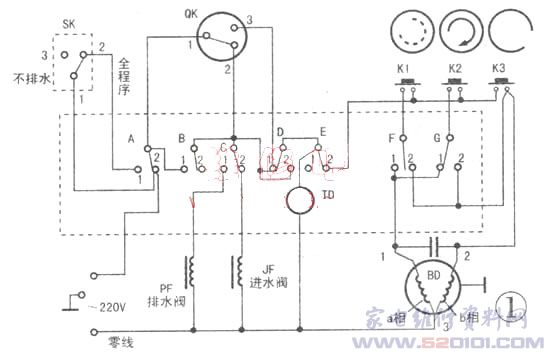

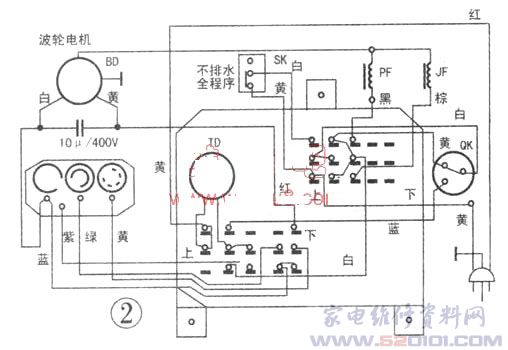

鳳凰牌XQB20-20型全自動洗衣機電路原理圖見圖l，程控器接線圖見圖2。

一、電路控制原理
鳳凰牌全自動洗衣機內使用的程控器型號為CK3型，其工作過程如下：
1．當手動拉出面板上的程控開關時，A組電觸點接通電源，電流經A2→A→QKl→QK2→C2→JF→零線，電路導通，開啟進水口。
2．當桶內水位到達預定的高度時，水位選擇檢測器QK內的電觸點QK-2斷開、QK-3接通，切斷了電磁進水閥JF的電源，使其關閉；同時，QK1，QK3接通，波輪電機BD開始運轉，同步微電機也開始運轉，為波輪提供準確的正轉25秒、反轉25秒、停轉5秒的步進控制，也為傘程序的運行而步進控制，其電流回路為：A2→A→QK1→QK3→D1→D→E后分成兩路，即：E→E2→K2→G→G1→F1→BDl和E→TD→零線。BD1后也分成兩路，即：BD1→電容器→b相繞組→零線和BD1→a相繞組→BD3→零線(正轉)。25秒后反轉，電流回路為G→G2→K3→BD2后分成兩路，即：BD2→電容器→a相繞組→BD3→零線和BD2→b相繞組→BD3→零線。
3．無論是12分鐘的標準洗滌程序，還是6分鐘的節約洗滌程序，程控器步進到還有2分鐘就轉換排水的位置時，電觸點B，D組轉換，將QK段(A1→QK1→QK3→D1)電路切斷，為排水程序做好準備，其電源回路為：A2→A→B1→B→C→D2→D→E→E2→K2→G→G1→F1→BDl→BD3→零線。
4．當洗滌程序進到0時，電觸點c轉換，電磁排水閥PF電路導通，排水閥開啟排放污水，同時，電觸點E也轉換，切斷了BD的電流通路而使波輪停轉。同步微電機(TD)轉排水程序時，電流回路為：A2→A→B1→B→C→D1→D→E→TD→零線和C→C1→PF→零線。隨著桶內污水的排放，水位檢測器QK內電觸點QK1、QK3切斷，轉為QK1、QK2常閉狀態，為漂洗程序做好進水準備。
5．3分鐘后，電觸點B、C、D，E步進轉換，排水閥PF因電路被切斷而關閉，電磁進水閥JF電路又導通而開啟進水。
6．當QK的最后一個進水程序轉換時，QKl，QK3雖被切斷，但程控器B組觸點卻步進轉換接通電磁進水閥JF電路，使其強制開啟進水，把漂浮在上層的泡沫污垢從溢流孔排出。當洗衣機進入到最后一個漂洗(漂流)程序時，其電流回路為：A2→A→QKl→QK3→D1→D→E和A2→Bl→B→c→c2→JF→零線。
7．當漂洗的最后一個程序結束而步進至最后排水程序時，電觸點A從A2跳換至A。如用戶想利用最后一桶較為潔凈的水留做他用時，可事先撥動選擇開關sK至不排水擋位，到時電路不通，水就被保留下來。如不想利用時，應把sK撥至全程序(或排水)的擋位上。
8．當全程序即將結束的瞬間，A組電觸點步進跳換至停位置，整機電源被切斷，全部程序結束。

二、故障檢修
[例1]不進水。
檢查進水閥過濾網是否被堵塞，進水閥是否損壞?確認兩者完好后，用萬用表交流電壓擋測量電磁閥兩端有220V的電壓，證明故障出在電磁閥本身。
用電阻擋測量電磁閥線圈的電阻，正常值應為4．5～5．1k，實測其阻值為無窮大，說明電磁進水閥線圈燒壞，更換進水閥，故障排除。
[例2]進水不停。洗衣機的進水量已經達到額定水位，進水電磁閥仍不停止進水。
這種情況一般是水位壓力開關損壞，可用吹氣加壓法判斷。斷開電源，拆下水位開關，通過回氣管向壓力開關吹氣，并用萬用表測量水位開關兩接線片之間的電阻，吹氣時電阻應趨于零，不吹氣時阻值應大于10k。
經檢查此機實測電阻值始終很大且聽不到水位開關內觸點的動作聲，這說明水位壓力開關出現故障。更換水位壓力開關后，故障排除。
[例3]洗滌時波輪不轉動。
開機后能自動進水，說明洗衣機得電工作。達到預定水位后能停止進水，說明水位檢測開關正常。用手撥動波輪做順時針及逆時針旋轉，波輪均無法轉動，拆開檢查，發現離合器內部的行星齒輪因損壞而卡死，更換離合器后，故障排除。
[例4]洗滌時波輪不換向。
當洗衣機處于反向洗滌時，桶內衣物只能做單向旋轉，面板上的程控指示沒有步進指示，也聽不到器件內電觸點步進跳位的嘀嗒聲。檢查微電機，用萬用表R×1k擋測得直流內阻分別為20k、24k左右，說明微電機繞組未損壞。然后用兩手指沿順時針捏轉小齒輪，小齒輪轉動不順暢。檢查發現微電機的永磁轉子破碎了2塊，用萬能膠把裂痕粘補牢固，故障排除。
[例5]通電后指示燈亮，電機不轉，只有嗡嗡的電磁聲。
將洗衣機放倒，拆下電動機。焊下電容器，萬用表R×100擋測量電容的阻值。將表筆與電容相接，表針指向電阻為零，說明電容器已擊穿。更換電容器，故障排除。
[例6]排水不暢，甚至排不出水。
拆下排水閥，發現閥芯拉簧已拆斷，使電磁鐵吸合時無法拉開排水閥，所以造成排水不暢甚至無法排水。更換閥芯拉簧，故障排除。
