三星M9A88微波爐維修指南

一、微波爐的結構
三星微波爐主要由電源變壓器、磁控管、波導管、傳動裝置、爐腔、爐門、外殼及觸摸式電腦控制板等組成。
1．電源變壓器
微波爐的電源變壓器有三個繞組：初級繞組、次級低壓繞組(花-花線)、次級高壓繞組(粗紅～地線)。微波爐工作時，在初級繞組輸入220V交流電壓，次級低壓繞組上產生3．4v的交流電，供磁控管加熱陰極用；在次級高壓繞組產生2lOOV的高壓交流電，經倍壓整流后加到磁控管的陰極，提供負高壓。
2．磁控管
磁控管是產生和發射微波的電子元件。當磁控管陰極加上3．4V電壓預熱后，發射出大量電子。這些電子在電場和外加磁場作用下。繞著圓周軌跡飛向陽極。電子到達陽極之前在磁控管的諧振腔內發生振蕩．并使振蕩頻率不斷提高到2450MHz，形成微波發射出去。磁控管工作時產生熱，所以需要電風扇冷卻。
3．波導管
波導管是傳輸微波的元件，多數微波爐中用矩形截面的空心金屬管。而三星微波爐卻利用了微波可以穿透絕緣體的原理，使用一塊固體絕緣材料作為波導管，附著在爐腔左側的內壁上。
4．爐腔
爐腔是放置食物進行烹調的地方。它由涂著非金屬材料的金屬薄板制成。爐腔體左側是通風孔，右側是照明燈。
5．爐門
爐門由金屬框架和玻璃觀察窗等組成。觀察窗的玻璃夾層中有金屬絲編織成的網。每平方厘米的網孔在數百以上，這樣既可以方便使用者透過爐腔觀察爐內的食物，又可防止微波外泄。
爐腔與爐門之間裝有大量吸收微波材料(鐵氧化材料硅橡膠)做成的封條，將泄漏的微波吸收掉。爐門的門框還控制著一個電源通斷的連鎖開關，能在爐門開啟之前斷開電源，從而消除了開門時微波的瞬時泄漏。
6．控制操作系統
此系統位于爐門的右側，是一塊觸摸電腦操作控制板。系統具有電腦記憶裝置，可按預定程序完成加熱、解凍等，并且有電子顯示和鈴聲報警功能。

二、微波爐的工作原理
接通市電后，電腦預置烹調方式和時間，將烹調開關觸摸接通后，則烹調繼電器吸合，定時電路啟動，同時風扇、照明燈、托盤電機、變壓器也接通。220V的交流電壓經整流和高壓濾波，變為4000V左右的直流電壓。再加到磁控管產生微波。
在磁控管內，電能轉換為2450MHz的微波能，此微波能經波導管傳輸到微波爐的內部空腔。爐腔內電機以5轉／分鐘的速度緩慢帶動托盤轉動，使置于托盤中被加熱的食物均勻地接受微波。
微波在爐墻壁內來回反射，不斷被食物吸收，加熱食物。達到預定的烹調時間后，定時器自動斷開，烹調繼電器繞組供電中斷，電源變壓器、散熱風扇、托盤電機、照明燈斷開電源，烹調停止。

三、維修指南

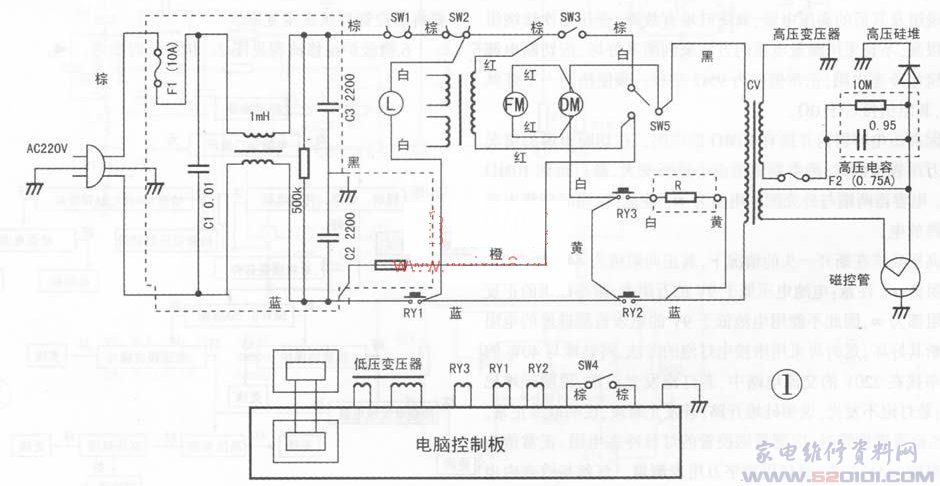

三星微波爐電路原理圖見圖1，可供檢修時參照。
1．拆開外殼通電試驗前，應先將變壓器的次級高壓繞組切斷，以防止微波對人體的傷害。
2．在微波爐的腔體外兩側，串接有兩個熱保護SWl、SW2，一個位于磁控管附近，此電阻隨著溫度升高而電阻增大、電流變小，它控制著與之相連的電流繼電器的吸合與斷開。
3．若l0A保險絲管F1熔斷，可更換。更換保險絲管后，斷開變壓器的初級，若此時通電保險絲再次熔斷，說明變壓器初級以前的連接導線有短路故障，應逐段檢查；若保險管不再熔斷，說明變壓器初級繞組短路，應切斷電源檢測初級繞組的冷態阻值，正常值應在2Ω左右。
4．若5kV／0．75A的套裝保險管F2熔斷，說明變壓器的次級高壓繞組及其后的高壓電容、高壓硅堆有故障。變壓器次級繞組電壓很高．不宜采用測量電壓的方法來判斷其好壞，應切斷電源測量繞組冷態電阻，正常值應為95Ω左右。順便檢測一下燈絲繞組，其阻值接近于0Ω。
因高壓電容器內并接有10M的電阻，在切斷電源的情況下用萬用表檢測時，應看到阻值由小逐漸變大，最后指到10M左右。電容器兩端與外殼間的電阻為∞。注意：檢測時應將電容器短路放電。
高壓硅堆在斷開一頭的情況下，其正向阻值為440k左右，反向阻值∞。注意：電池電壓低于9V的萬用表，測得硅堆的正反相電阻都為∞，因此不能用電池低于9V的電表檢測硅堆的電阻來判斷其好壞。這時可采用串接電燈泡的方法，將硅堆與40W的燈泡串接在220V的交流電路中，若燈泡發光正常，說明硅堆己擊穿；若燈泡不發光，說明硅堆開路；若發光暗淡，說明硅堆正常。
5．檢查磁控管時，應測量磁控管的燈絲冷態電阻，正常值為數十毫歐(mΩ)左右，最好用數字萬用表測量。燈絲與管殼內電阻為∞。若測量與上述阻值不相符，說明磁控管損壞，要用同類型產品更換。檢查結果為磁控管燈絲斷路時，可將磁控管燈絲底座打開，若只是燈絲引線脫焊，焊接修復后即可正常工作。注意要將磁控管燈絲底座復原。

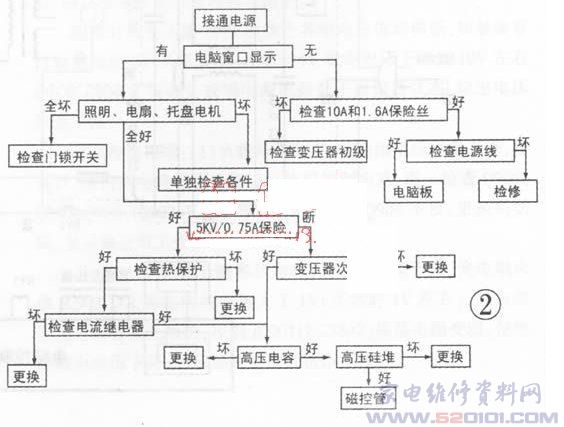

6．微波爐檢修流程見圖2。供維修時參考。
