小鴨滾筒洗衣機兩種調速電路分析

滾筒洗衣機采用的雙速電動機是通過調速板來調速的。本文介紹小鴨滾筒洗衣機采用的調速電路工作原理和故障檢修。

一、調速電路工作原理
TDA1085C是通用電動機速度控制芯片。該芯片通過接入轉速設定電路中電阻值的不同來決定基準電壓，同時接受測速電機送來的與電動機轉速成正比的取樣電壓。TDA1085C將取樣電壓和基準電壓進行比較處理后，調節雙向可控硅觸發脈沖，即控制可控硅的導通角，從而改變加到電動機上的電壓，實現對電動機的調速。
1．XQG50-428G型洗衣機調速電路

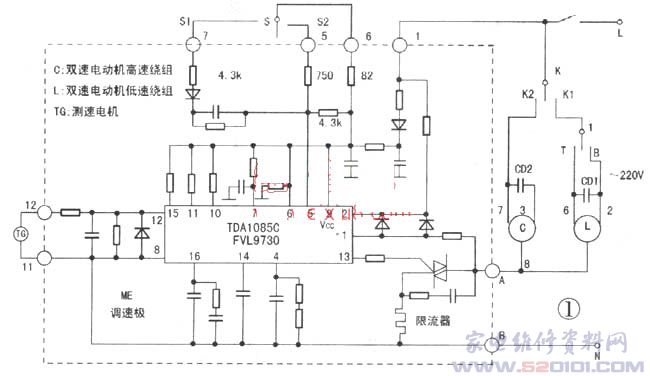

XQG50-428G型洗衣機調速電路如圖1所示。TDAl085C的⑤腳和⑨腳問的電路為轉速設定電路。⑤腳為設定速度信號輸入端，⑨腳為Vcc端。在⑤腳和⑨腳間的4個電阻構成電阻網絡(速度設定網絡)，接入的電阻值，不同芯片得到的基準電壓也不同。
程控器K線控制洗滌和脫水的轉換，1線控制電機正反轉，S線調整脫水轉速。當K與K1接通、s懸空時，TDAl085的⑤腳和⑨腳問電阻為4．3k，洗滌電動機L(即雙速電動機的低速繞組)帶動滾筒以55r／min的轉速作洗滌運轉；當K與K1、S與s1同時接通時，⑤腳和⑨腳間多接入一只4．3k電阻及二極管等元件，電動機L帶動滾筒以100r／min轉速作脫水前的擺勻運轉；當K與K2、s與S2接通時，⑤腳和⑨腳間接入電阻是4．3k與82Ω和750Ω電阻并聯網絡，電動機C帶動滾筒以800r／min轉速作高速脫水運轉。這樣，通過程控器觸點的轉換使得雙速電動機具有4種轉速。
測速電機TG將機械轉速以電壓形式(即取樣電壓)輸送至TDAl085C的12腳。經過TDAl085C內部處理后由13腳輸出觸發脈沖，控制可控硅導通角，使電動機達到設定轉速。
2．XQG50-868型洗衣機調速電路
XQG50—868型滾筒洗衣機的脫水運轉可以無級調速，其調速電路接線如圖2所示。

脫水運轉的無級調速是通過調速板外接調速器來實現的。該調速器是一個可調電阻(環形碳膜電阻)，由脫水轉速旋鈕調節其阻值，使得接人轉速設定電路的電阻值在一定范圍內連續可調，因此電動機的轉速也就在一定范圍內連續可調。
圖2中，觸點24和4、04為程控器的一組觸點。洗滌時，觸點24懸空，電動機L只有一種轉速；脫水時，電動機可以在最低速和最高速之間無級調速。低速脫水時，程控器觸點24與04接通，將調速板上的定值電阻接入轉速設定電路，電動機c帶動滾筒以550r／min轉速脫水；高速脫水時，程控器觸點24與4接通，調節ST脫水轉速可在550-850r/min之間連續變化。
一般的調速器都有脫水或不脫水選擇開關。XQG50—868型洗衣機脫水電動機C的電路上設有脫水開關，故其調速器上沒有開關。在圖2所示的電路上采用帶開關的調速器，則構成如圖3所示的電路。

采用該電路，若要脫水，必須打開調速器，使調速器開關1與2接通，才能構成脫水轉速設定電路，實現脫水運轉。后者是滾筒洗衣機中較常見的調速電路。

二、調速故障檢修
1．不洗滌、不脫水
洗滌和脫水時電動機都不轉，且無嗡嗡聲，常見的故障有：
(1)電路板較窄的銅箔熔斷。將燒壞處清理干凈，用直徑約1mm的裸銅線焊接好即可。若圖1中的測速電機與芯片連接電路上的電容等短路、轉速設定電路上的電容短路、TDAl085C的13腳外接電阻或雙向可控硅斷路、TDAl085C或測速發電機損壞等，調速板都不能工作。
(2)調速板接線端接觸不良。圖1中(虛線上)的1、11、12、A、B端中只要有一個接觸不良，調速板就不能工作。調速板一般都是用硅膠密封了的，與調速板連接的插片上如有硅膠，會造成其與外接電纜插座接觸不良，應設法使插片與插座配合緊密。
2．脫水丟失某種轉速
缺某一種轉速為轉速設定電路不通引起，可對該部分接線端、電阻等進行檢測。對于具有低、高脫水轉速的滾筒洗衣機，如果缺少低速脫水，故障表現為第一、第二次漂洗程序中不能脫水，運轉停止2分鐘后開始進水，第三次漂洗程序進入脫水過程時，先停轉2分鐘，接著開始高速脫水。
3．不能無級調速
這是調速器出現故障。轉動脫水轉速調節旋鈕，并用萬用表監測圖2中接線端3和觸點4間的電阻，應逐漸變化，若阻值不變，應更換調速器。
4．帶開關的調速器故障檢修(參看圖3)
(1)沒選擇脫水，卻能脫水運轉。
為某種原因致使調速器開關1與2常通造成。在脫水轉速旋鈕初始位置用萬用表測開關1和2端為通路，可判定是調速器損壞，更換即可。
(2)選擇了脫水，但沒有脫水。
運轉調速器開關1和2端斷路所致。
(3)不能高速脫水。
調速器動接點與碳膜電阻脫離或接觸不良，造成高速脫水轉速設定電路不通。可用萬用表測定調速板的接線端3與程控器觸點4間的通斷，若斷路則更換調速器。
