海棠XQB42-1全自動洗衣機不能排水

故障現象：不能排水

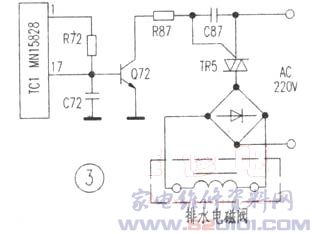

分析與檢修：測得排水閥電磁線圈兩端電壓為零，說明排水控制電路有故障。有關排水控制電路如圖3。
從微處理器TC1(MN15828)17腳(排水控制端)輸出的排水控制信號，經Q72放大后使雙向可控硅TR5導通，220V交流電經橋堆DB10整流后加在排水電磁閥上，開啟排水閥排水。
測得TC117腳電位為高電平，說明微處理器已輸出了排水控制信號，又測得TR5控制極也有觸發電壓并已導通，據此可以推斷DB10損壞。用4只“3A/1000V”塑封二極管更換DB10后試機，排水電磁閥有“嗡嗡”聲，但不能吸合。清除電磁鐵動靜鐵心之間的銹蝕污物后試挪動鐵心，手感無異常阻礙，通電試機，排水恢復正常，故障排除。
