洗衣機正反轉控制電路

洗衣機電動機或其他需要正、反轉的微型電動機，其正、反轉控制一般有兩種方法：一是在電機與電源斷開時將主、副繞組中任何一組繞組的首尾兩端互換：二是在電機停轉時，將串接于主(副)繞組上的電容器改接到另一副(主)繞組上。

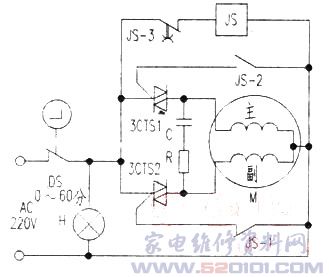

通常洗衣機電動機可互為主、副的繞組匝數比為1：1，而且正、反轉工況的負載完全一樣，所以用雙向晶閘管將分相電容器輪流接通到主／副繞組極為方便。原理圖見附圖所示。
電路工作原理：置定時器DS為某一定時時間，指示燈H亮，時間繼電器JS通電吸合，其常開觸點JS-2閉合。常閉觸點JS—1斷開，這樣雙向晶閘管3CTS1的主電路和控制極觸發電路接入交流電源，所以3CT1被觸發導通，分相電容器C與電阻R接于副(設定為副)繞組，雙向晶閘管3CTS2處于斷路狀態．電機M按某一方向旋轉，同時時間繼電器JS開始延時，當延時到達整定時間后，時間繼電器的常閉延時觸點JS-3斷開，JS失電釋放，其常開常閉觸點均復位。雙向晶閘管3CTS1因失去觸發信號而關斷．電機M停轉；3CTS2的主電路與觸發極控制電路接入電源，3CTS2被觸發導通，分相電容C與電阻R接于主(設定為主)繞組，3CTS1處于關斷狀態，電機M按相反方向旋轉。時間繼電器JS的觸點JS-3開始閉合延時，當延時到達整定時間時，常閉延時觸點回歸到位，JS-3閉合又使時間繼電器吸合，使電機M改變轉向。這樣，反復改變轉向，直至定時結束。電機在轉換方向改變瞬間，有可能雙向晶閘管3CTS1與3CTS2均處于導通狀態，這時電容器C則要通過3CTS1、3CTS2進行放電，太大的放電電流易使器件損壞，為了確保器件安全運行須加限流電阻R。
維修時元器件的選擇和代換：定時器DS采用DFJ-S-60，JS采用通電與斷電均能延時的常閉觸點JS-3，并有不延時的常開觸點JS-2及常閉觸點JS—1的時間繼電器。分相電容器C采用1．2uF／400V無極性電容器。電阻R采用線繞電阻RXQ-5／5．1k±5％。雙向晶閘管3CTS1、3CTS2采用3CTS系列，通態電流≥5倍電機額定電流，耐壓400V以上的雙向晶閘管。
