直流電配電模擬檢測法

一、創建直流電配電模擬維修情況

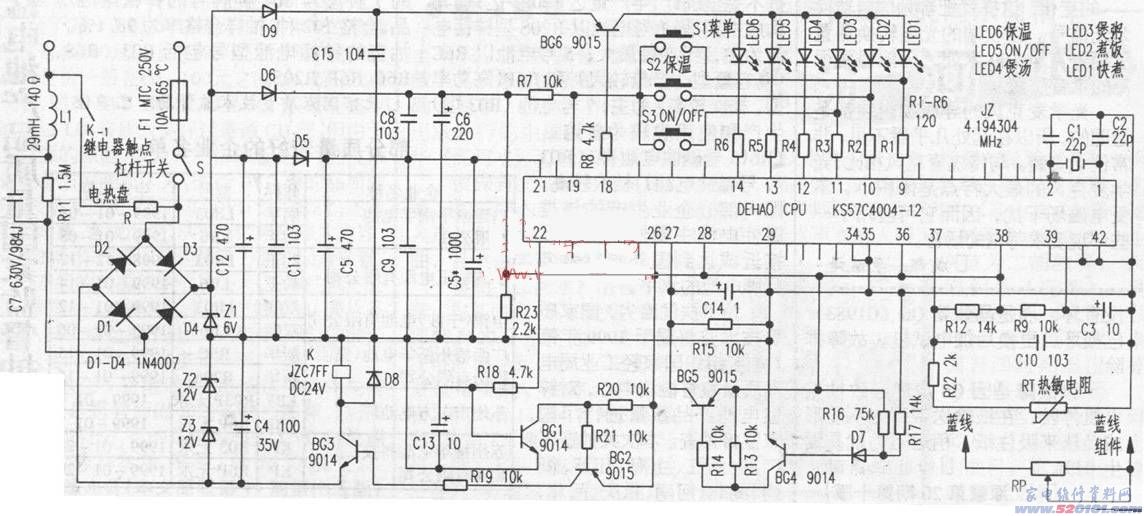

1．斷開電壓，在D1～D4整流管導出正端與負端中間外接30V直流穩壓電源。
2．用一只50k電位器RP替代RT熱敏電阻部件，調整該電位器，就可以模擬煲體溫度轉變。
二、模擬運作
1．快煮工作中程序流程的模擬運作
將電位器RP調至較大，點擊s1按鍵，使LED1亮，再點擊s3按鍵，使LED3亮，這時繼電器觸點吸合；CPu22腳導出高電平，便進入了快煮工作中程序流程，電加熱盤持續加溫。
2．快煮到隔熱保溫程序流程模擬運作全過程
在快煮運行狀態，調小電位器RP，當調至c10兩直流電壓讀值降低到2．5v時，繼電器姿勢，其觸點斷開。這時，進入了間歇性加溫情況，即電加熱盤關閉電源8秒左右又插電23秒左右……的循環系統運行狀態。在以上23秒插電期內的起始環節，再細心調小RP的電阻值，當c10兩直流電壓降低到2．0V時，繼電器觸點斷開，評測這時起關閉電源120秒上下→插電約18秒又關閉電源……，這時LED6照亮，進入了隔熱保溫工怍程序流程。
三、常見故障維修
常見故障狀況：白米飯煮糊，最終不可以工作中。
查驗F1，已引路。拆換F1后，精確測量Ac鍵入電源插頭中間的電阻值，未短路故障，這也是太熱導致了F1的毀壞。為了更好地查明太熱的緣故，從維修安全性考慮到，選用了以上直流電配電模擬檢測法。當一進到快煮情況，就聽見繼電器姿勢的聲響，一切正常。但不管怎樣調整外接RP，繼電器都不會再姿勢，電加熱盤自始至終插電。核查為c10兩直流電壓不隨RP的更改而轉變，自始至終相當于5．3v。當將c10兩邊短路時，繼電器觸點馬上斷開，這表明CPU未壞。再查溫度測量電源電路發覺R22已開焊，重焊后，徹底恢復了一切正常。
