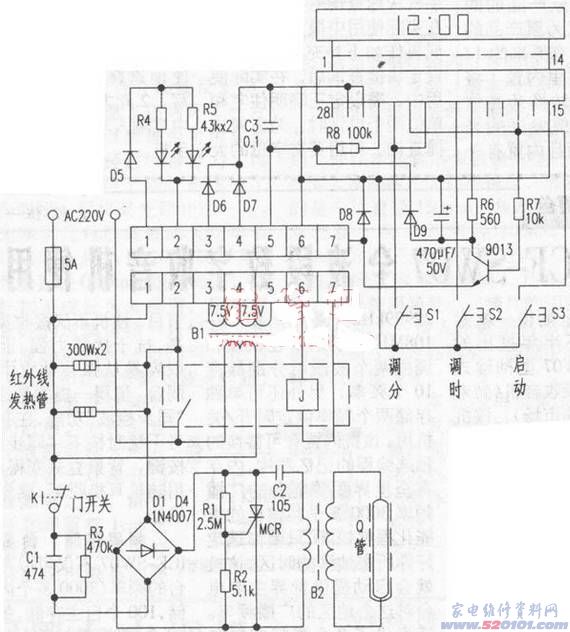

萬寶YTD-180C消毒碗柜,發生數碼顯示管無一切表明、消毒碗柜不運行的故障。萬寶消毒柜不附電電路原理圖,給檢修造成不變。小編依據實體測繪工程的電電路原理圖如圖下,供參參照。

依據故障狀況拆卸查驗,取下控制電路板通電精確測量;變電器B1導出的雙7.5v工作電壓一切正常。在轉動控制電路板時發現有一處路線點火并起煙,顯示屏數碼顯示管隨著閃耀。關閉電源后仔細觀看發現,pcb線路板部分銅泊早已破裂,用細輸電線聯接后數碼管顯示器顯示時間一切正常。但輕按啟動按鈕S3時,整體沒法啟動。焊下S3啟動按鈕,溶解后發現按鈕內金屬片觸點起霉,用乙醇清理后組成電腦裝機,故障清除。
產生以上故障的因素為:S3啟動按鈕觸點起霉造成接觸不良現象,使用人啟動時輕按用勁過大,將pcb線路板部分電源電路斷裂,導致以上故障。
