文中以西班牙進口機斯密25BF型(圖下為該設備平面圖)供暖/洗澡多用機為例子,詳細介紹幾起常見故障檢修工作經驗僅供參考。
1.接入開關電源和通天然氣后運行爐子,聽不剄離心風機聲和水泵循環系統聲,10秒左右后,翠綠色的指示燈變成橘黃并閃動。
此常見故障是因循環水泵未工作中造成鎖緊所導致。解決方式:開啟外殼,用一字螺絲刀反向扭開循環水泵(即圖中PI)的放氣螺釘,手動式轉活水泵內部的電機軸承就可以。隨后扭緊排氣管螺釘,運行爐子調試,能聽見離心風機聲和水泵循環系統聲并點火一切正常工作中。
2.接入開關電源和通天然氣后運行爐子。翠綠色指示燈變成橘黃,但不閃動。聽不見離心風機聲和水泵循環系統聲,整體不工作中。
此常見故障是因出水量溫度感應器(即圖中的SM供暖探頭)毀壞而致,精確測量采用兩腳電阻值為零(一切正常電阻值為幾十歐母。而且電阻值應隨溫度變動而轉變)。拆換感應器后運行爐子調試,能聽見離心風機聲和水泵循環系統聲,點火工作中一切正常。
3.接入開關電源和通天然氣后能聽見離心風機聲和水泵循環系統聲,10秒左右后,鮮紅色顯示燈亮,歸屬于點火不成功警報。
關掉燃?xì)忾y,開啟外殼,手動式校準后重啟爐子,從觀查孔里看不見放火花放電。此常見故障是因髙壓點火變電器(即圖中TRA)毀壞而致。拆換點火變電器后開啟燃?xì)忾y,運行爐子調試,能充放電點火,工作中一切正常。
4.常見故障狀況同“3”。
手動式校準并重啟點火,但看不見天然氣表內數據轉變(一切正常時,天然氣表的數據是轉變的)。猜疑機內燃?xì)忾y沒有開啟(即圖中EV1-2),打開外殼,測燃?xì)忾y電磁線圈④、⑤腳電阻值無窮(一切正常為26k)。拆換燃?xì)忾y后,運行爐子點火,工作中一切正常。

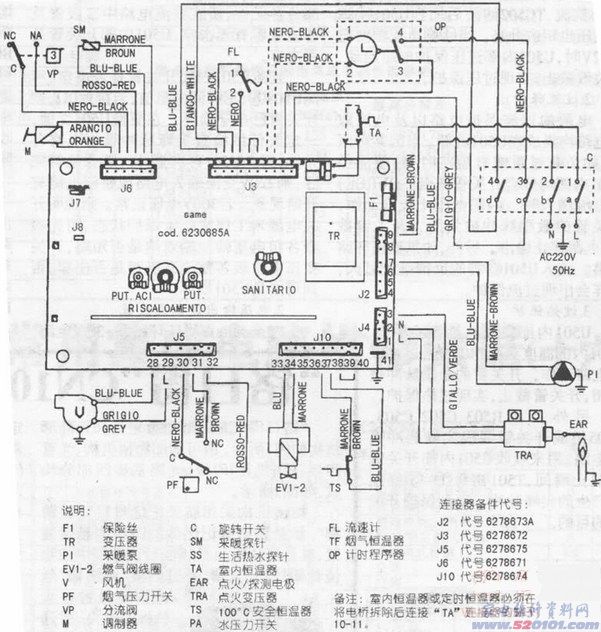

圖下:斯密25BF燃?xì)獗趻戾仩t電路原理圖
