美聯C

一臺美聯C-20B型微電腦電磁灶，連接電源運行開／關按鍵，無源蜂鳴器鳴叫聲一聲后風機剛開始旋轉，電源標示發光二極管不斷閃動，但按壓定溫／加溫等功能鍵，均不可以開展加溫。斷掉電源查驗功率大的高頻率輸出功率輸出管IGBT及高頻率髙壓串聯諧振電容器，內未見異常。連接電源測開關管工作標準電壓約300V一切正常；5V、15V工作中電源也一切正常。因不清楚電腦主板電源電路及操縱電子器件IC1、IC2各腳工作電壓主要參數以及相互之間變化趨勢，先按主線路板實繪制其電路設計圖(如附圖所顯示，供檢修參照)。從電電路原理圖由此可見由D1、D2整流器輸出的工作中電源工作電壓(約210V)經D01和R1、R2串連環路雙路輸出。檢驗發覺R1、R2串連環路無工作電壓輸出，核查是R2引路毀壞，用新產品拆換后接入電源調試，電磁灶工作中恢復過來。

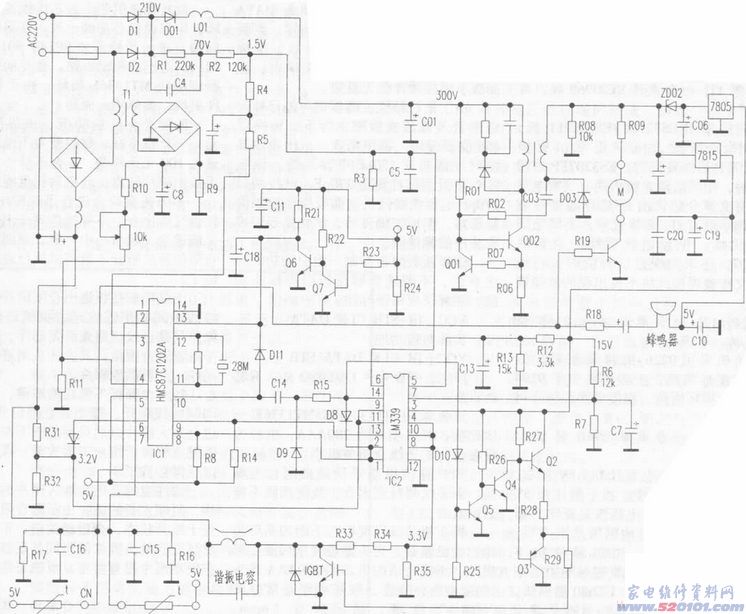

附圖：美聯C-20B型微電腦電磁灶原理圖
