一、原理
原理圖如圖下所顯示。按開機按鍵SB1,220V電壓經變電器T降血壓為12V交流電流,再經二極管VD1半波整流、電容器C1過濾、電阻器R1降血壓過流保護,為汽車繼電器K1配電。與此同時經電阻器R3加至三極管VT1b極,VT1飽和狀態關斷,K1吸合。K1—1接入自維護。K1—2接入220V電壓,EH1、EH2受電發燙,對箱內物件開展高溫消毒。這時發光二極管LED1亮。當柜里溫度上升至溫度控制器ST姿勢溫度115℃時,溫度控制器觸點斷掉,LED1滅,停止加熱。當柜里溫度減少后,ST觸點全自動校準合閉,為下一次運行做好充分的準備。若在加熱消毒全過程中,必須停止消毒時按住停止按鍵SB2,VT1b極對地短路,VT1截至,K1釋放出來,K1—1、K1—2斷掉,消毒工作中停止。

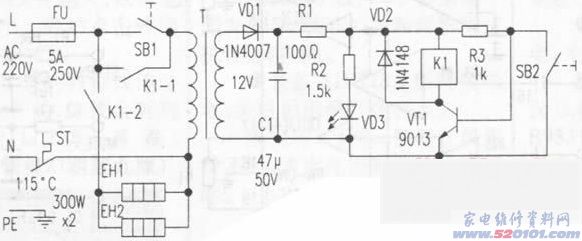

附電路原理圖:

二、常見故障檢修
1.運作時VD3亮一下又滅,整體不工作中。
檢修:該狀況大多數為運行自我保護電路故障,如汽車繼電器欠佳,接觸點接觸不良現象等。本例為VT1毀壞。用S9013拆換后常見故障清除。
2.能消毒,但時間增加。
檢修:系統檢測,二只加熱管內有一只連接點松脫虛接,導致僅有一只加熱而致。消除空氣氧化層后擰緊連接點,消毒一切正常。
原理圖如圖下所顯示。按開機按鍵SB1,220V電壓經變電器T降血壓為12V交流電流,再經二極管VD1半波整流、電容器C1過濾、電阻器R1降血壓過流保護,為汽車繼電器K1配電。與此同時經電阻器R3加至三極管VT1b極,VT1飽和狀態關斷,K1吸合。K1—1接入自維護。K1—2接入220V電壓,EH1、EH2受電發燙,對箱內物件開展高溫消毒。這時發光二極管LED1亮。當柜里溫度上升至溫度控制器ST姿勢溫度115℃時,溫度控制器觸點斷掉,LED1滅,停止加熱。當柜里溫度減少后,ST觸點全自動校準合閉,為下一次運行做好充分的準備。若在加熱消毒全過程中,必須停止消毒時按住停止按鍵SB2,VT1b極對地短路,VT1截至,K1釋放出來,K1—1、K1—2斷掉,消毒工作中停止。
附電路原理圖:

二、常見故障檢修
1.運作時VD3亮一下又滅,整體不工作中。
檢修:該狀況大多數為運行自我保護電路故障,如汽車繼電器欠佳,接觸點接觸不良現象等。本例為VT1毀壞。用S9013拆換后常見故障清除。
2.能消毒,但時間增加。
檢修:系統檢測,二只加熱管內有一只連接點松脫虛接,導致僅有一只加熱而致。消除空氣氧化層后擰緊連接點,消毒一切正常。
