華生牌CR-18型電磁爐，開機輸出功率顯示燈(紅色)和火鍋店顯示燈(翠綠色)亮，數碼顯示管表明至大功率“1800”，風扇旋轉一切正常，不加熱，無源蜂鳴器傳出“滴滴滴……”警報聲，沒有問題編碼表明，三十秒上下自動開關機。

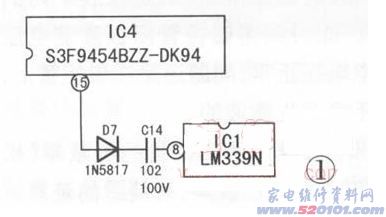

剖析維修：該設備MCU(S3F9454BZZ-DK94)及控制回路工作中一切正常。取下電磁線圈盤，取出電腦主板，用MF47型數字萬用表R×1擋在路測開關電源一部分之外的幾個電子管，發覺二極管D7在路正反面向阻值均偏小，有關電源電路見圖1。取出D7，進行復測其正方向電阻為1k，反方向電阻為800k，表明損壞。該二極管型號為1N5817，用1N4007代用后調試，常見故障依然。

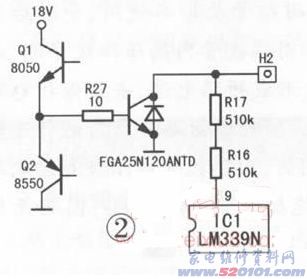

后想到《新式電磁爐用戶手冊》中詳細介紹，加熱電磁線圈兩邊外置的高阻值電阻易毀壞(阻值擴大或引路)，會導致電磁爐警報、不加熱等常見故障。因此，在路檢驗五環高阻值電阻。當查驗至R16時，果真有“狀況”，R16的正反兩面向阻值均超過額定值值510k很多，有關電源電路見圖2。將其取出精確測量阻值已增加到550k。用同規格型號電阻拆換后上機操作實驗，電磁爐加熱等作用恢復過來。
剖析維修：該設備MCU(S3F9454BZZ-DK94)及控制回路工作中一切正常。取下電磁線圈盤，取出電腦主板，用MF47型數字萬用表R×1擋在路測開關電源一部分之外的幾個電子管，發覺二極管D7在路正反面向阻值均偏小，有關電源電路見圖1。取出D7，進行復測其正方向電阻為1k，反方向電阻為800k，表明損壞。該二極管型號為1N5817，用1N4007代用后調試，常見故障依然。
后想到《新式電磁爐用戶手冊》中詳細介紹，加熱電磁線圈兩邊外置的高阻值電阻易毀壞(阻值擴大或引路)，會導致電磁爐警報、不加熱等常見故障。因此，在路檢驗五環高阻值電阻。當查驗至R16時，果真有“狀況”，R16的正反兩面向阻值均超過額定值值510k很多，有關電源電路見圖2。將其取出精確測量阻值已增加到550k。用同規格型號電阻拆換后上機操作實驗，電磁爐加熱等作用恢復過來。
