華帝CXW200

常見故障狀況：一臺華帝CXW-200-204E型歐式古典奢華吸油煙機，照明燈不閃。

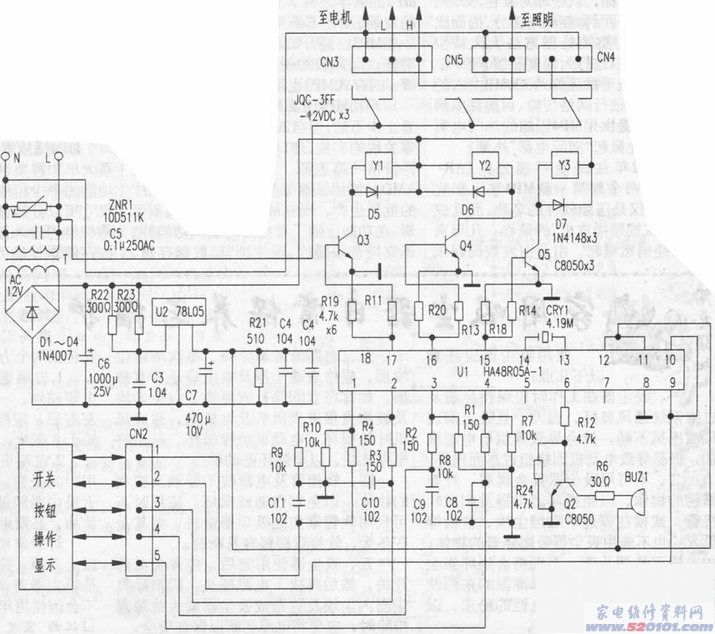

最先，拔掉市電插頭，開啟燈蓋，取下二只20W／220V白熾燈泡查詢，完好無缺。這表明常見故障產生在控制回路。從吸油煙機頂端、風道罩腔內、零件盒中取下識別碼為：HK-202F的控制電路板，按實體測繪工程電源電路如圖下所顯示。按圖索驥，照明燈亮了、滅的基本工作原理是：點燈時，按一下“照明”鍵，U1／CPU／HA48R05A-1的16腳便傳出高電平點燈差分信號，經R13使Q4關斷，繼電器Y2吸合。白熾燈得電照亮；相反，再按一下“照明”鍵或“待機”鍵，U1的16腳導出低電頻，Q4截至，白熾燈因跳停而滅掉。經認真仔細，在實際操作“照明”鍵時。U116腳有操縱數據信號，但繼電器不姿勢，是其自身毀壞而致。因此，用不錯的拆零件TRD-12VDC-FB-CL型繼電器拆換后，照明燈照亮。
