市電一切正常時220V直流電壓經電源插座7腳為風機配電

1.常見故障狀況：接入主機電源后無反映(市電一切正常)。

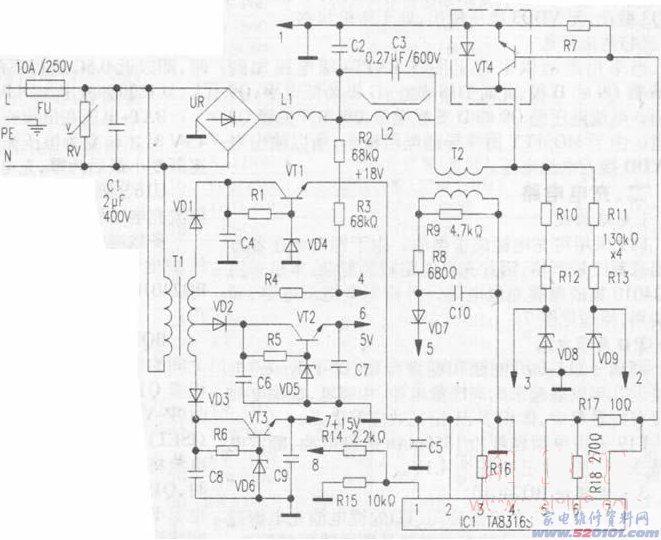

剖析與維修：查驗電路(其有關電源電路如圖下)。一切正常時220V市電一路經整流管UR輸出直流電脈沖工作電壓經電感器L1、電容器C2加至由功率大的驅動管VT4與加溫電磁線圈L2電容器C3組成加溫控制回路，并可控于由IC2微控制器及外圍電路構成的控制回路。市電另一路經降壓變壓器T1降血壓后，次級線圈輸出三組低電壓開關電源并經相對應整流器、穩壓電源電路后各自輸出三組直流電壓。在其中5V直流電壓經電源插座⑥腳經IC2配電。12V直流電壓經電源插座⑦腳為風機配電。另一路18V直流穩壓電源立即供氣給驅動集成塊IC1。
市電一切正常而接入開關電源無一切反映，表明機內開關電源電路故障概率較大。開啟外殼查熔斷器FU已融斷。對該類常見故障決不能輕率拆換熔斷器，以防擴張常見故障。核查該設備氧化鋅壓敏電阻RV穿透毀壞是導致熔斷器融斷的緣故，別的電源電路均一切正常。拆換同規格型號、型號規格氧化鋅壓敏電阻RV及熔斷器FU后，啟動一切恢復過來。
2.常見故障狀況：市電一切正常，指示燈亮，但不可以加溫且不警報。
剖析與維修：該常見故障情況的因素是各個方面的，應查電路5V、12V、18V三組直流電壓輸出均一切正常。再查主逆變電路中整流管UR、大功率三極管VT4及外圍電路也內未見異常，關鍵查驗驅動電源電路。驅動電路關鍵由集成塊IC1(TA8316S)及周邊電子器件構成。IC1①腳為驅動占空比操縱數據信號鍵入端。②腳接18V開關電源。③腳經電阻器R16插線。④腳接地裝置。⑦腳為變大后的驅動占空比數據信號輸出端，⑦腳輸出的驅動占空比數據信號驅動大功率三極管VT4工作中。核查IC1①腳鍵入端驅動數據信號一切正常，而⑦腳卻無驅動數據信號輸出。判斷驅動集成塊IC1毀壞，拆換集成塊IC1后，啟動一切恢復過來。
