燃氣加熱爐以其獨特的加熱迅速、高效率的優點被廣泛應用。文中以新南方地區YXY-20型燃氣加熱爐為例子簡介其基本概念與常見問題檢修。
一、基本概念

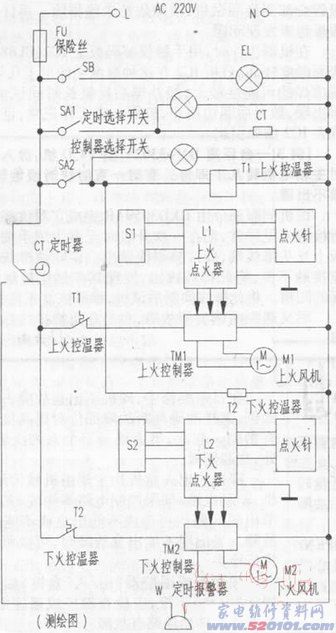

該爐關鍵由溫度控制系統軟件、點火裝置和風機系統軟件構成(電源電路平面圖見圖下所顯示);基本上元器件由溫度控制板T1、點火控制器TM1、點火器L1、風機ML和電磁閥S1構成。插電后T1得電,其內部電源電路依據客戶設置的溫度和具體溫度比照,以導通開關電源的形式操縱TM1、L1、M1和S1,完成溫度操縱。當具體溫度小于客戶額定值時,T1接入220V電壓提供M1和TM1。TM1將電壓轉化成雙19.5V的直流電源提供L1,這時L1導出操縱工作電壓接入電磁閥S1,燃氣根據電磁閥趕到風道,通過M1風機后吹入燃燒機,與此同時L1造成髙壓浪涌電流引燃燃氣,進行全部打火和氣路燃烘全過程。
二、常見問題檢修
【例1】容易上火不提溫。
檢修:插電實驗,發覺點火器有電孤造成,與此同時伴隨電磁閥開啟的響聲,表明電源電路基本上一切正常,經剖析常見故障很有可能源于燃氣傳輸一部分。拆下來電磁閥和聯接空調銅管,發覺電磁閥被沉渣塞住,消除后調試一切正常。
【例2】啟動幾秒后容易上火就警報。
檢修:從視窗中見到容易上火可以引燃,可是幾秒后自行滅掉,與此同時警報器警報。此常見故障一般為點火器L1毀壞,或火花磁感應針形變造成的。拆下來磁感應針,發覺針管有一層灰黑色成分(這也是在烤制食品類時發生的廚房油煙沉積物),將其消除后調試,常見故障清除。
【例3】下火下提溫。
檢修:開機后下火點火器L2和離心風機均無反映,此常見故障一般由溫度控制器T2毀壞造成,拆卸T2查驗發覺內部一小型繼電器電磁線圈開焊,焊上后調試一切正常。
【例4】容易上火溫度不勻稱。
檢修:開啟爐膛尋找爐內頂端的溫度調節板,松掉其固定不動螺帽,將溫度調節板向溫度高的方位調整,邊調邊測溫度,直到溫度勻稱才行。
