得寶牌FD12型遠紅外線食品類電烘爐為兩層加熱,各層電加熱輸出功率為3kW,溫度控制可在20-300℃范疇內隨意挑選,能自動、按時操縱。合適酒店、個人烘烤包點和餅屋等場地應用。
一、電路原理

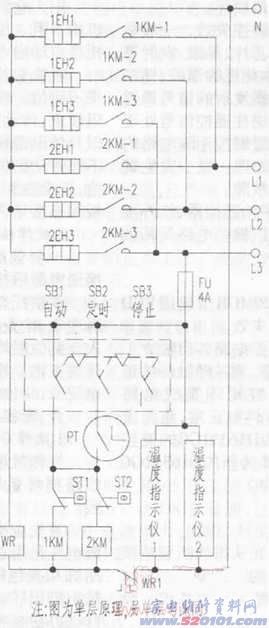

該電烘爐電路電路原理圖如圖下所顯示,全電路由加熱主電路和操縱電路兩部份構成。
加熱主電路選用溝通交流三相380V配電,關鍵由2組遠紅外線加熱管1EH1、1EH2、1EH3、2EH1、2EH2、2EH3和2組直流接觸器主接觸點1KM-1~1KM-3;2KM-1~2KM-3構成。2組加熱管各自選用Y型聯接方式,其零電位差引至交流電的零(N)線。
操縱電路選用溝通交流單相電220V配電,它由斷路器FU,自鎖互鎖式鋼琴鍵電源開關SB1(自動)、SB2(按時)、SB3(終止),計時器PT,控溫器ST1、ST2,直流接觸器1KM、2KM,太熱隔離開關。WR,溫度數顯儀表1和溫度指示儀2等構成。操縱全過程如下所示:
1.自動溫度控制
接入主機電源后,按住自動電源開關SB1則自動加熱,將ST1、ST2調到需要的烘烤溫度,直流接觸器1KM、2KM電磁線圈得電吸合,主接觸點1KM-1~1KM-3、2KM-1~2KM-3閉臺,接入加熱豐電路開關電源,加熱管1EH1~1EH3、2EH1~2EH3發燙,當溫度控制升到設置溫度(溫度數顯儀表1、溫度指示儀2各自標示出具體溫度控制)時,ST1、ST2接觸點自動斷掉,斷開控制電路開關電源,1KM、2KM釋放出來,1KM-1~1KM-3、2KM-1~2KM-3校準斷掉,加熱器終止加熱。當溫度控制減少后,ST1、ST2接觸點自動合閉接入開關電源,烘爐又進到新一輪加熱,這般自動控溫烘烤食品類。手動式SB3即斷掉開關電源。
2.按時操縱
按住定時器開關SB2,SB1則自動校準,按時操縱電路處在待命狀態。將PT調到所須要的烘烤時間,定時器開關合閉接入開關電源,烘爐即是自動溫度控制,操縱全過程如前述,不會再贅述。當PT倒數計時完畢時,定時器開關斷掉,全部烘烤全過程進行。
若半途要終止烘烤,按一下停止電源開關SB3(SB1或SB2自動校準)就可以。電路中,F(xiàn)U、WR是安全性維護元器件,若電路發生短路故障問題,F(xiàn)U自動融斷。當控溫器失效而造成爐內溫度比烘爐的最大應用溫度(300℃)高于60℃時,WR1自動短路,進而具有安全性維護的功效,查驗、故障檢測后,烘爐就可以一切正常工作中。
二、常見問題維修
1.烘爐不工作中
假如查驗開關電源三相五線連接頭一切正常、開關電源漏電開關無毀壞,則大部分是FU接觸不良現象或融斷。擰出斷路器,消除芯子兩邊金屬氧化物,再適度調節簧片工作壓力使下常觸碰。若FU融斷表明電路產生短路故障問題,關鍵查驗1KM、2KM的電磁線圈有沒有短路故障,拆換毀壞件后用4A芯式斷路器拆換,常見故障就可以清除。
2.按SB1或SB2失效
通常是鋼琴鍵電源開關自身有常見故障,查驗有關輸電線連接頭足否掉下來、接觸點是不是空氣氧化燒蝕,次之查驗電源開關扭簧工作壓力是不是減弱等。苔自鎖互鎖電源開關毀壞,一般不容易修補需拆換。
3.溫度控制不勻稱
最先精確測量L1、L2、L3交流電流,若一切正常。分辨常見故障在烘爐。關鍵查驗加熱管1EH1~1EH3及2EH1~2EH3的主接觸點有沒有燒毀。
4.漏保斷路器斷電
查驗加熱主電路、操縱電路聯接輸電線是不是掉下來與塑料外殼觸碰。若一切正常,則是加熱管某些管道穿透而致。
