美的企業的MC-EP186商品某些應用機,在加熱一段時間后,會發生忽然終止加熱,修復加熱的狀況。經掌握,狀況發生工作頻率并無規則,而且一般在開機后15min內發生,在高檔次火力點加熱時很容易發生。
研發部門對于此事問題已作剖析,明確緣故為同歩電源電路易受影響,造成電源電路發生停振,進而無電壓導出。與此同時管理軟件檢驗到無電壓導出,再次開啟加熱。也即是“終止加熱,修復加熱”的不斷狀況。
對于此問題研發部門對電源電路電子器件主要參數作了調節。整頓后的電源電路,提升了電源電路的抗干擾能,防止了電滋爐進到停振的錯誤觀念,與此同時使電源電路穩定工作。
整頓的方式一共有二種,如下所示:
方式一:(A、B二選一就可以)

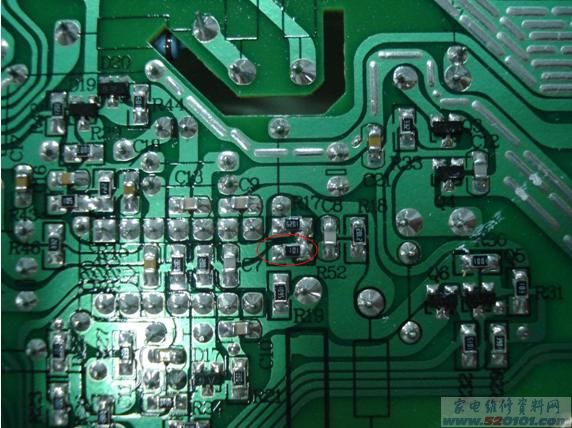

A、貼片式電阻R52,原是100,現將此電阻拆換為500或470;
B、R52如果沒有500或470電阻時,可將貼片式電阻R17(R52的上方)由原先的6.2K拆換為6.8K就可以。

方式二:

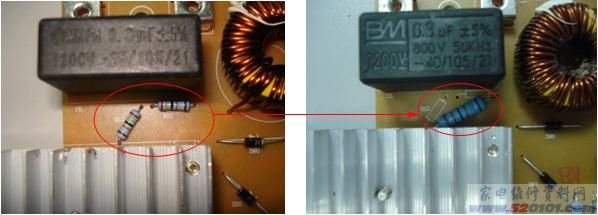

1、串連電阻R11、R12,由原先的2個240K/1W,現由1個330K/2W電阻替代,見下面的圖:

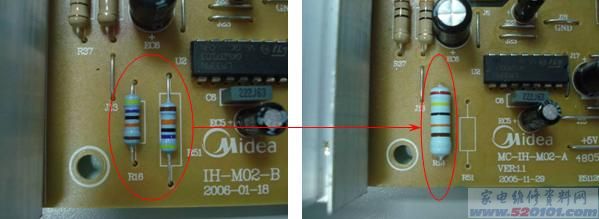

2、除掉電阻R16、R51(原先為470K/1W),R16部位安裝電阻240K/2W,見下面的圖:

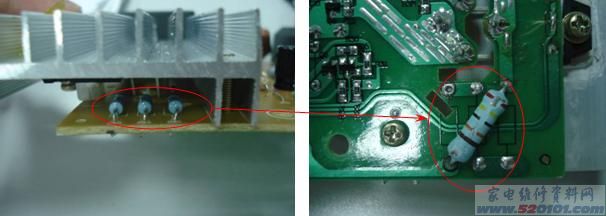

3、串連電阻R13、R14、R15,由原先的三個240K/1W,現由1個240K/2W電阻替代,見下面的圖:

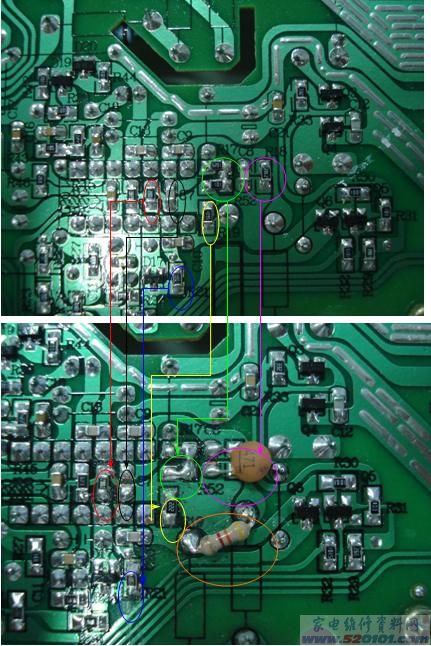

針對圖中變更如下所示:
A、貼片式電阻R20,由原先的10K,現拆換為20K,見上圖紅色圈部份;
B、貼片電容C7,由原先的220P,現除掉,見上圖灰黑色圈部份;
C、貼片式電阻R21,由原先的3.9K,現拆換為1.5K,見上圖深藍色圈部份;
D、貼片式電阻R19,由原先的5.6K,現拆換為2.2K,見上圖紅色圈部份;
E、貼片式電阻R17由原先的6.2K,現拆換為4.3K;R52由原先的100,現短路故障相連。見上圖紅色圈部份;
F、貼片式電阻R18由原先的27K,現撤消除掉;貼片電容C8由原先的51P,現拆換為470P。見上圖粉紅色圈部份;
G、在軟件電阻R16、R51兩焊層中間接一4.3K電阻,見上圖橙黃色圈部份(圖內此電阻非高精密,具體安裝時應用高精密電阻)。
留意:
1、經上述變更,需查驗準確無誤后,就可以插電工作中;
初次變更后,檢測時最好是應用不銹鋼蒸鍋具及高檔次火力點開展,而且衰老60分鐘上下開展認證;
