一、原理

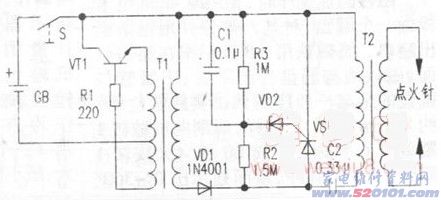

電源電路如圖下所顯示。S為按鍵開關，工作中時按下開關S，開關電源接入。由三極管VT1，震蕩變電器T1，電阻器R1構成的自激振蕩電源電路起振，該震蕩工作電壓經T1變壓，二極管VD1整流器后導出約70V上下直流電壓。該工作電壓分為雙路，一路經電阻器R2對電容器C1電池充電。另一路經髙壓脈沖變壓器12初中級對電容器C2電池充電。當C1充電到30V上下時，R2、R1的分壓電路值開啟VD2關斷，為晶閘管VS給予一開啟單脈沖，VS關斷。電容器C2上的工作電壓根據晶閘管管陽極氧化、負極、髙壓脈沖變壓器T2的初中級充放電，T2次級線圈造成約10kV上下的高電壓對地充放電，放電火花引燃易燃?xì)怏w。
二，常見問題檢修
1．按下開關S，放電火花弱。
檢修：此狀況多見為電池電量不夠；除此之外也有回路接觸不良現象(如充電電池彈簧片或開關接觸點空氣氧化、浸蝕造成接觸不良現象)。換電池或刃磨觸點就可以。
2．按下開關S，無放電火花。
檢修：除開以上緣故外，關鍵為震蕩器未起振，多見為VT1壞或T1繞阻短路。若T1次級線圈有髙壓(幾十伏)導出，普遍為C2、VS、VD2毀壞或回路有開焊、脫焊，T2繞阻短路也比較普遍。
