電腦主板與控制面板整潔的情形下;再次下邊查; 一切正常情況下

1.電腦主板與控制面板整潔的情形下；再再次下邊查；
2．先有標準一切正常；溝通交流220V直流電300V22V或20V（部分型號）穩壓管18V穩壓5V
3．加溫線盤一切正常，并連線盤0.27UF或O.3UF或O.33UF，好多個大電阻，二極管，
4．IGBT鼓勵推動對管（80508550換IGBT情況下一起換新），并接與IGBTE極G極18V穩壓管，
一切正常情況下IGBT 極與-中間有0.8~1.2V起伏單脈沖數量數據信號。
5．電壓互感器檢測；是不是有；0.025V交流電流，
6．負溫度電阻NTC(爐腔與IGBT)是不是一切正常？是不是有 5V（負溫度電阻NTC在常溫下25℃的情形下應當電阻值在46~58K中間，有的電磁爐負溫度電阻NTC也用100K。單獨一個負溫度電阻NTC在98℃沸水里，它是電阻值是2~3K
7．風機是不是降速了？(三極管推動工作能力下降，油滋粘風機).
8.PWM（差分信號）力度縮小，互動交流推免管（80508550）減弱，
在上面1.2.3.點一切正常的情形下解決時斷時續加溫問題；
A．串連負溫度電阻NTC5~10K中間，
B．提升PWM以美的FSC-SY193或MC-SP203H-DISP為例子；在LM339第10腳有一個EC5電容器4.7UF
把它改成10UF就可以一切正常。
C.測5UF,0,27UF電容器，容積稍有出現異常即拆換新。（再用表針表R10K進行復測）.是不是輕度漏也不能用.再用數字表測功率大的高電阻的電阻值（一般有4至6支,1W至3W240K,520K680K820K上下）按色盤評測，假如串連電阻有一個變值（增加占多數）另一支也換新。檢測鍋面負溫度熱敏電阻電阻NTC（多是100k上下）是不是一切正常，再用暖風筒吹一吹或電鉻鐵升溫，看電阻值是不是可以縮小與一切正常。整流管的上邊也類似的負溫度熱敏電阻電阻NTC（多是100k），但有一些是自校準常溫下常閉型電源開關。若開關面板有異應全拆換新。
D.穩壓二極管拆下串幾k電阻立即到低電壓可調直流電源最靠譜。促進三極管拆下更換最安全性。輸出功率粗管我是按測晶閘管的方式用10k檔能輕輕松松地導通，夾斷即使一切正常。最終代用LM339電壓比較器。若用開關電源電路降血壓的開關電源，假如無法控制毀壞有可能CPU也損環（無法救）機板滲水有時候CPU也沒救。有時間，拆下細精確測量便是行。
以美的；MC-SP203H-DISP為參考；下邊就是我精確測量的一些標值供大伙兒做參照；

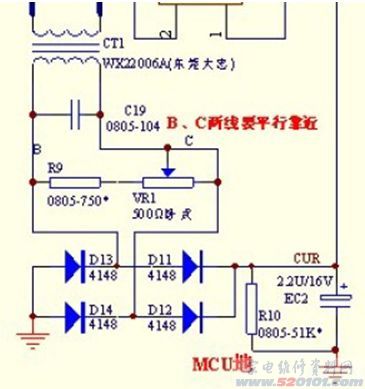

電壓互感器主要參數;

圖上零配件有什么問題得話，都是會出現不檢鍋。
圖上B C 測主要參數為 0.025V（溝通交流）
電壓互感器 初中級 電磁線圈電阻值0.5Ω 初級線圈電阻值0.47K 有的機0.29K （拆下精確測量）
IGBT :

一切正常情況下; E C 0.8~1.2 V

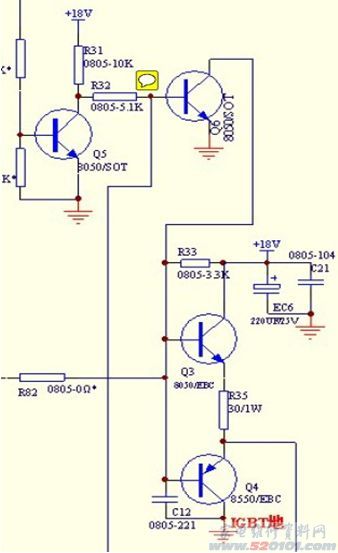

啟動清零;通電延遲:

圖上淡黃色處;R32 處： 0.69V

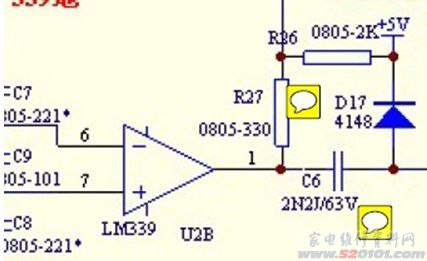

圖上 R27 降低電阻值 可以更改電磁爐輸出功率
C6 2N2J 更改它還可以更改電磁爐輸出功率

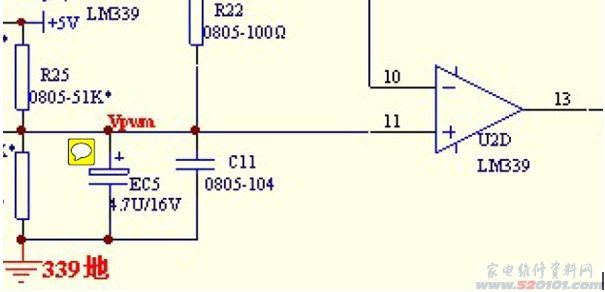

圖上EC5電容器4.7UF 擴大容積（10UF）可以處理檢鍋問題。C11走電也會造成不檢鍋，也就是擴大PWM，

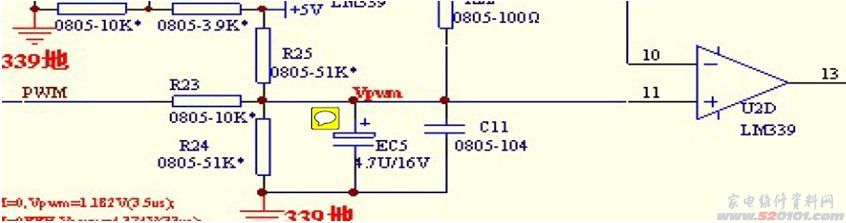

不檢鍋問題：查圖上好多個件：R23 , R24 阻至縮小會爆IGBT我親身體驗的, R25 , C11 , EC5 .

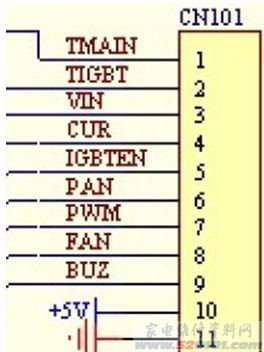

圖上插尖參照工作電壓標值：
TMAIN---0.34V 電磁爐爐腔負溫度電阻NTC檢測。
TIGBT ---0.32V 電磁爐IGBT 負溫度電阻NTC檢測。
VIN ----3.31V 電磁爐220V工作電壓檢測。
CUR ------0.95V—降到0.6V 電磁爐過電流檢測。啟動情況下工作電壓0.9V隨時間延長工作電壓一步步減少至0.6V。
I—EN-----0.00~0.01V 電磁爐加溫開 關數據信號0.00至0.01V轉變。
PAN-------5.05V 電磁爐震蕩數據信號也就是檢鍋鍵入。
PWM------2.5V~~降到1.7V 電磁爐單脈沖數量 是不是被鍋消化吸收，是不是單脈沖數量從N個減少至50個單脈沖。
FAN-------0.00~~0.01V 電磁爐風機數據信號導出。
BUZ-------5.05V 電磁爐鳴蜂器輸出。
開關電源------- 5.05V 電磁爐電源端。
只需尋找PWM就可以處理檢鍋與時斷時續加溫問題。上邊這些務必一切正常。

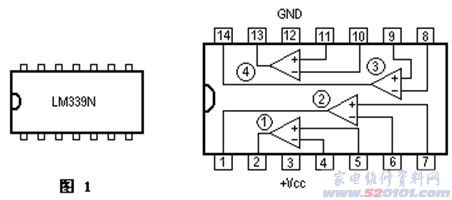

LM 339 各腳正常情況下的主要參數;
遠程服務器一切正常情況下測的開關電源314V 18.08V 5.05V
腳數 參照工作電壓V
15.05
20.25
318.08
45.03
54.75
63.86
74.07
81.15
94.68
105.54
112.50
12地
130.01
142.51 有布線盤時 1.42V

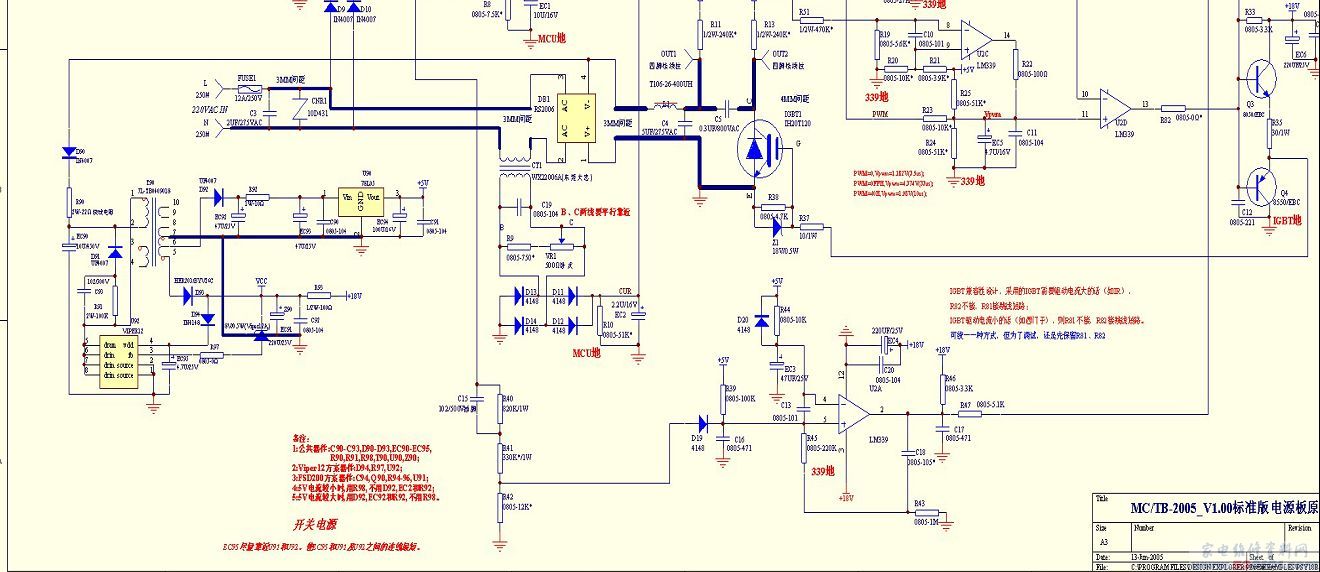

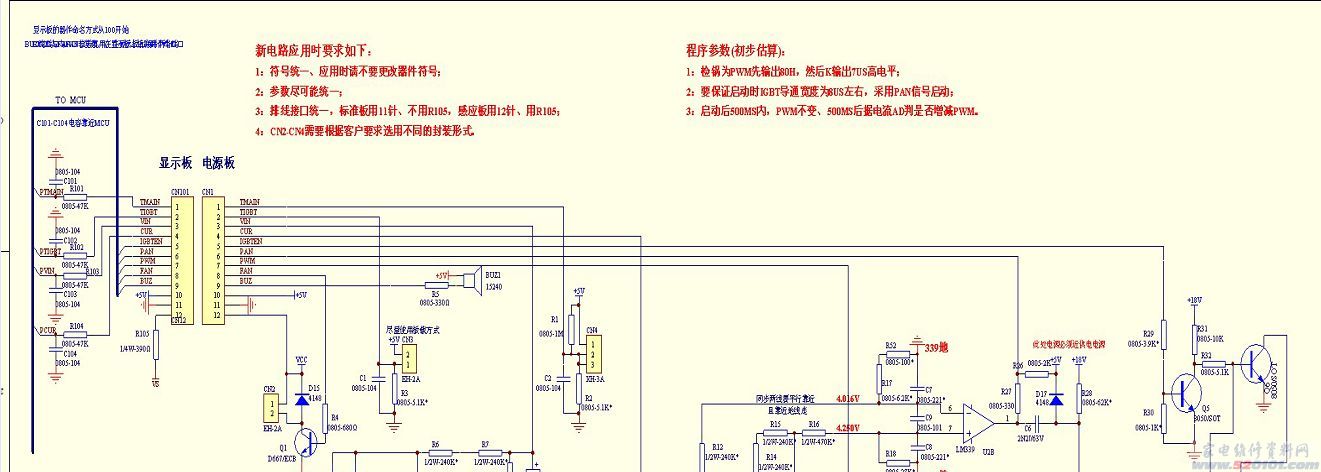

此次介紹的整體工程圖紙：
