文件目錄：
一、 啟動、鳴器長響后自動開關機
①、IGBT溫度測量電源電路故障 ②、炒鍋溫度測量電源電路故障
二、 開機后自動開關機. ①、開關電源高壓低壓維護故障
三、 上電沒反應 ①、燒保險絲管 ②、低電壓電路故障 ③、直流高壓電源電源電路故障 ④、延時電路故障 ⑤、時鐘電路故障 四、 檢不上鍋、有警報聲 ①、同歩電源電路故障 ②、檢鍋電路故障 ③、光耦電路故障 ④、IGBT的髙壓維護電源電路故障 ⑤、過流保護電路故障
五、 不加溫、無警報聲 ①、浪涌保護電源電路故障 ②、18V低電壓維護電源電路故障

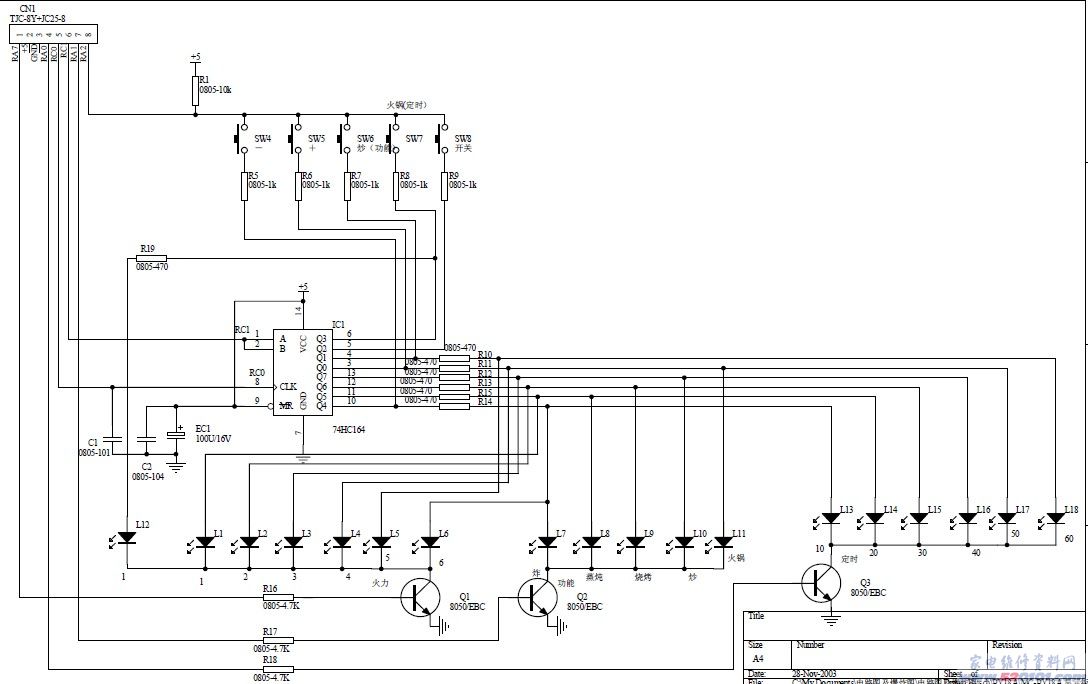

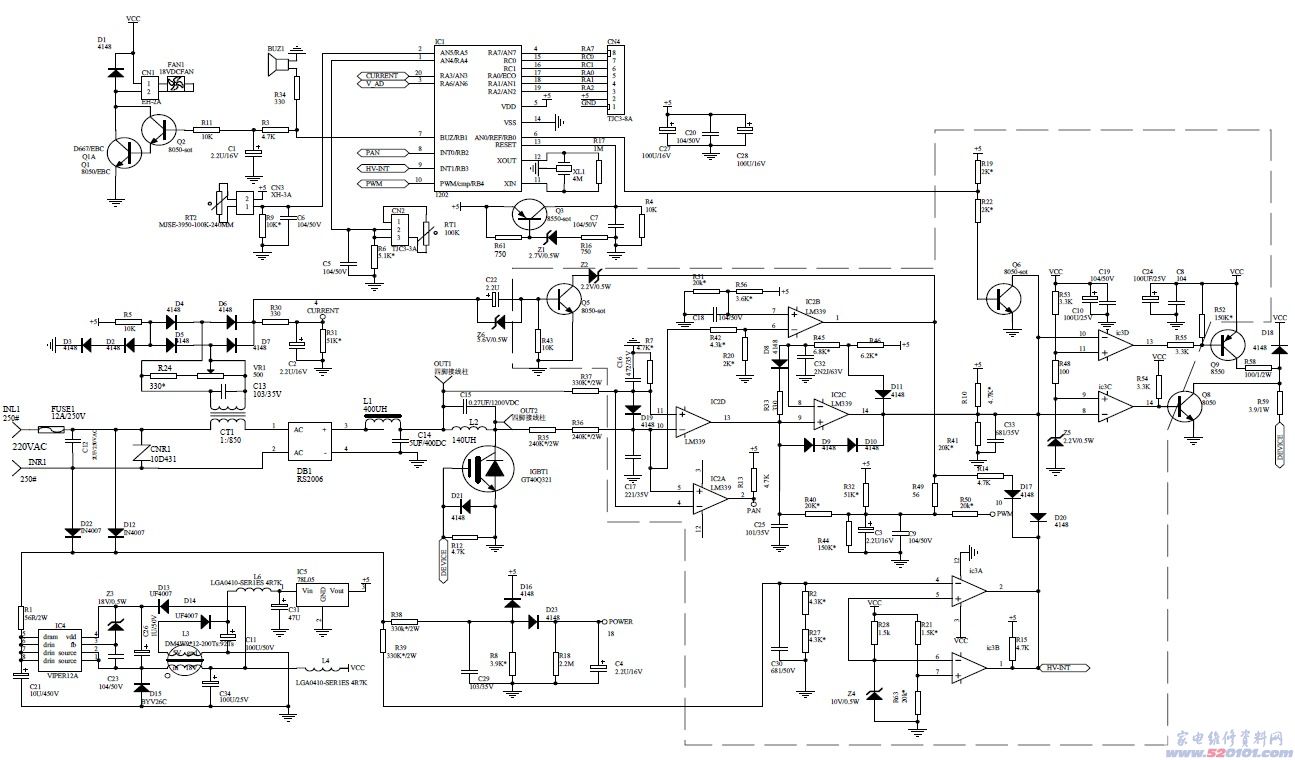

附：電路原理圖，數據處理表
MC-PY18A電磁爐電路故障剖析
一、啟動,無源蜂鳴器長響后自動開關機
故障剖析： 發生此故障，是因?yàn)闇囟葴y(cè)量電源電路存在問題，包含IGBT溫度測量電源電路，炒鍋溫度測量電源電路。
檢驗流程：
（一）、IGBT溫度測量電源電路故障 ①把IGBT溫度傳感器從板上焊出來,用數字萬用表測量其電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐.因?yàn)闇囟葌鞲衅鬟x用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低.在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器.上電調試一切正常,故障清除. ②假如溫度傳感器自身是好的，大家就可以把故障鎖住在后級電源電路上，就務必上電對電源電路開展解析了。用數字萬用表測量溫度傳感器的一端是不是有5V，IC第2 腳是否有0.67V的電壓，假如電壓一切正常，我們可以把故障鎖住在IC上。假如電壓異常，大家用萬用表電阻檔測量R9，C6，測量CN3到IC的2腳是不是通道，把有什么問題的元器件拆下來，換掉同樣型號的元器件。假如元器件一切正常，我們都可以把故障鎖住在IC上把IC從板上卸下來，換掉同樣型號，同尺寸的IC，上電調試，一 切一切正常，故障清除。
（二）、炒鍋溫度測量電源電路故障 ①把炒鍋溫度傳感器插子從板上拔下來,用數字萬用表測量其電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐.因?yàn)闇囟葌鞲衅鬟x用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低.在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器.上電調試一切正常,故障清除. ②假如溫度傳感器自身是好的，大家就可以把故障鎖住在后級電源電路上，就務必上電對電源電路開展解析了。用數字萬用表測量溫度傳感器的一端是不是有5V,IC第1腳是否有0.31V的電壓，假如電壓一切正常，我們可以把故障鎖住在IC上。假如電壓異常，大家用萬用表電阻檔測量R6，C5，測量CN2到IC的1腳是不是通道，把有什么問題的元器件拆下來，換掉同樣型號的元器件。假如元器件一切正常，我們都可以把故障鎖住在IC上把IC從板上卸下來，換掉同樣型號，同尺寸的IC，上電調試，一 切一切正常，故障清除。
二、開機后自動開關機
故障剖析： 發生該故障是表明電壓檢驗電源電路存在問題（開關電源高壓低壓維護），因而大家可將故障范疇精準定位在開關電源高壓低壓維護電源電路及主控芯片IC上。
檢驗流程：
（一）、開關電源高壓低壓維護 ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如查驗以上的電壓是常規的，那麼就務必上電對電源電路開展剖析。在休眠的情形下，測量主IC第3腳的電壓是不是為3.14V。假如電壓一切正常，但故障仍然存有，就表明主IC早已毀壞。假如電壓異常，大家還要用查驗R38，R8，R18阻值是不是一切正常；檢驗C29、C4是不是有走電、穿透等狀況。以上元器件只需在其中一個發生問題便會造成電壓維護電源電路姿勢，把毀壞的元器件卸下來，換掉好的同尺寸的元器件，啟動一切正常，故障清除。假如故障仍然存有，在其他元器件全是完好無損的情形下，則表明也是主控芯片IC自身毀壞。換掉好的同尺寸的主控芯片IC，啟動一切正常，故障清除。
三、上電無反映
故障剖析： 開啟外殼，查驗保險絲管是不是燒毀，如果有燒保險絲管，可參照——燒保險絲管故障維修步驟。假如商業保險完好無損管，接上電源，用數字萬用表測量三端穩壓管7805的導出腳是不是有 5V的電壓導出。要是沒有此電壓導出，則表明故障很有可能發生開關電源配電一部分。假如測量7805有 5V電壓導出，可以用數字萬用表測量主集成ic的第8腳電壓，假如測量的電壓是0V，則表明該故障很有可能由延時電路造成。假如測量的第8腳電壓為 5V，表明延時電路一切正常，故障極有可能在時鐘電路。 [Page]
查驗流程：
（一）、燒保險絲管 ①因?yàn)榇斯收陷^為嚴重，一般含有其他的緣故一起發生，如IGBT、整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻上電調試，不然會再造成燒保險絲管。用萬用表查驗IGBT，整流橋堆是不是穿透，把毀壞元器件卸下來，換掉同樣型號的元器件。再用萬用表去查驗D21，R12，測量這兩個元器件時務必卸下來才可以開展精確性的測量，把損壞的元器件拆換。 ②大家先短路三極管Q6的基極和發射極，這時不可以接電磁線圈盤。上電測量電阻器R57是不是有11V以內的電壓，假如電壓有誤，在關閉電源狀況查驗Q8、Q9、D18是不是有毀壞，把損壞的元器件拆換。假如電壓恰當，把三極管Q6的短路處斷掉，接發布盤，上電調試一切正常，故障就可以清除。
③假如測量得R57的電壓與11V誤差很大，那大家就需要到同歩電源電路和光耦電路開展查驗. 請參照——同歩電源電路故障維修步驟。假如以上2個電源電路都沒有問題，那大家就需要對諧振電路開展檢測了。在這個電源電路中大家選用電阻器法來查驗故障，首行大家測量IC2-LM339的8，9，14腳的對地電阻器是一切正常（詳盡的阻值請參考后邊的數據信息測試大全），假如測量到的阻值異常，大家就需要查驗R46、R45、R33、D8-D11是不是有毀壞，把損壞的元器件拆換，隨后再按第2步的方式 去做。假如以上元器件都一切正常，在其他方式都用用過的情形下，我們可以試著拆換IC2--LM339。
（二）、低電壓電路故障 ①低電壓關鍵就是指：18V、12V、5V這三組開關電源。在其中的5V開關電源是給主控芯片IC配電的，假如該一部分電源電路存在問題便會發生上電不啟動的故障。在上電的狀況下要數字萬用表測量三端穩壓器7805的輸入輸出端是不是有5V的電壓導出。要是沒有5V電壓導出，請測量三端穩壓器的第1腳是不是有18V的電壓鍵入。若有18V鍵入而無5V電壓導出，則是三端穩壓器7805毀壞。并非18V電壓鍵入則故障很有可能在前面開關電源電路中。 ②沒有18V鍵入電壓，請測量J27漏線電壓是否有19V的電壓。如果有19V電壓，則可以評定L4壞。 ③假如L3的初中級沒有19V電壓鍵入，請查驗L3是不是有毀壞，假如L3沒有毀壞,請?jiān)俅螠y(cè)量電源開關控制模塊的5-8腳的電壓，留意該4腳為高壓線路，一切正常要達300V上下。如果有一切正常的高壓線路而第1腳無電壓導出，則可以確認是電源開關控制模塊IC4毀壞。 ④假如第5-8腳沒有高壓線路鍵入，請測量D22、D12是不是引路，測量D12的正級是不是有300V的高壓線路。沒有高壓線路按照直流高壓電源故障維修。
（三）、直流高壓電源電源電路故障 ①先清除元器件的問題，氧化鋅壓敏電阻，耦合電容，保險絲管是否有毀壞，把損壞的元器件拆換 ，故障可清除。 ②查驗得以上元器件優良，就上電檢驗（留意直流高壓電源），查驗是否有220V的交流電流鍵入，要是沒有便是電源插頭已短路，拆換同尺寸的電源插頭。故障可清除。
（四）、延時電路故障 ①大家先上電測量主控芯片IC的13腳電壓，恰當數值5V電壓。假如測量的電壓為0V，則表明延時電路沒有工作，查驗是不是有5V的電壓鍵入Q3的集電結，要是沒有到5V開關電源請查驗電路。如果有5V電壓而主控芯片IC第13腳或是為0V。我們?cè)陉P(guān)閉電源的情形下先清除元器件的問題，用萬用表對Q3.R16.R61.R4.C7.Z1開展查驗，以上元器件有毀壞的時候會造成延時電路異常工作中，導致不啟動的故障，將受損的元器件更新后，故障清除。假如以上元器件沒有毀壞，13腳的電壓又恰當，我們都可以明確為主導控IC壞，拆換同樣型號的主控芯片IC，故障可清除。 （五）、時鐘電路故障 查驗電阻器R17是不是電穿透狀況，假如R17發生問題便會造成異常工作中假如以上電阻器一切正常，再將晶振電路（4MHz）卸下來，換掉新的同尺寸的晶振電路上電調試，如果是晶振電路自身毀壞，則換掉好的晶振電路后故障清除。假如依然不可以啟動，則只有是主控芯片IC壞，拆換同規格型號主控芯片IC，上電調試一切正常,故障清除。
四、檢不上鍋、有警報聲
故障剖析： 發生該故障所涉及到電源電路有同歩電源電路、檢鍋電路、光耦電路、IGBT髙壓維護電源電路、過流保護電路。下邊詳細介紹其檢修方式. 查驗流程：
（一）、同歩電源電路維修步驟 ①大家上電對線路板開展剖析，在休眠的情形下，用萬用表測量IC2-LM339的第13腳的電壓是不是為一個高電平，因?yàn)?3腳沒有下拉開關電源，只和PWM信號相連，因此測量到的高電平僅有1V上下，假如測量到的電壓為低電頻，大家再測量IC2的10，11腳的電壓，10腳電壓是不是低于11腳的電壓，如果是，就表明IC2-LM339早已毀壞，換掉同樣型號同尺寸的LM339,上電調試一切正常,故障清除. ②假如測量到以上電壓有誤，大家再用萬用表查驗R35、R36、R37、R7、C16、C17、D19是不是有毀壞，把損壞的元器件拆換新的同樣型號的元器件。故障可清除。假如以上的元器件都一切正常，而故障沒有清除,大家還可以明確為IC2—LM339毀壞，拆換后上電調試一切正常，故障清除。[Page]
（二）、檢鍋電源電路故障維修步驟 ①先查驗炒鍋直徑是不是與規定一致，請使用MD專用型炒鍋，查驗2個接線端子排是不是松脫。 ②查驗檢鍋電源電路的R13是不是引路，是不是上接有5V開關電源。在休眠的情形下測量IC2的第4、5腳的電壓，4腳是不是超過5腳，要不是，請到同歩電源電路中查驗。如果是，測量IC2的2腳是不是有一低電頻，如果是高電平，表明IC2壞，拆換后調試一切正常，故障就可以清除。
（三）、光耦電路故障維修步驟 ①短路三極管Q6基極與射極，把IC3的10腳與5V開關電源接入(留意:不可以接電磁線圈盤不然會造成燒IGBT),上電測量IC3-LM339的13、14腳電壓是不是為低電頻，假如測量到的電壓為高電平，請?jiān)贉y(cè)量IC3的第9,11腳的電壓,（這兩個腳是光耦電路上2個電壓比較器的參照電壓,有一數值，第9腳是2.12V,11腳比9腳高0.4V以內的電壓，它與前面諧振電路拿過來的差分信號來做比較,較為的結果贈給Q8與Q9的2個三極管的基極做為推動數據信號）。假如這兩個腳的電壓異常，請查驗Z5，R48，R53是不是一切正常，把異常的元器件拆換，故障可清除。 ②假如上1步中測量到IC3的9，11腳的電壓一切正常，而13，14腳導出的電壓還為高電平，就表明IC3-LM339早已毀壞，拆換后故障可清除。 ③假如IC3的13，14腳導出的電壓一切正常，而R59沒有17。6V的電壓導出，請查驗Q8，Q9，R55，R58，R59是不是一切正常，把異常的元器件拆換，上電調試一切正常，故障清除。
（四）、IGBT的髙壓維護電源電路故障 ①當IGBT的C極電壓高過1135V時，維護電源電路會姿勢。這時IGBT功率減少。用數字萬用表上電測量IC2電壓比較器LM339的第1腳是不是為低電頻。如果是低電平，表明維護電源電路已姿勢。大家再測量IC2的6、7腳的電壓（6腳：0.74V，7腳：4.67V）,假如測量到的電壓異常，大家就需要查驗R51、R56、R42、R20、C18、C31是不是有什么問題。把有問題的元器件拆換，故障可清除。 ②假如測量到以上的電壓都一切正常，而IC2的1腳或是導出低電頻，大家就可以判斷是電壓比較器IC2--LM339毀壞。拆換后故障可清除。
（五）、過流保護電路故障
大家先上電對電源電路開展剖析。用數字萬用表測量Z2的負級電壓電否為1.2V，假如測量到的電壓異常，再測量Q5的基極電壓是不是為低電頻，假如為高電平，請查驗電流檢測電路，假如測量到的電壓為低電頻，請查驗Q5、R43、D16、Z6、C22是不是有毀壞，把損壞的電子器件拆換，通電調試一切正常，常見故障清除。
五、不加溫、無警報聲
常見故障剖析： 發生該常見故障所涉及到的電路有浪涌保護器保護電路，18V低電壓保護電路，下邊詳細介紹其檢修方式。 查驗流程
（一）、浪涌保護器保護電路常見故障 ①發生浪涌保護器保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地保護IGBT不會受到毀壞，保護電路會導出一個低電平使IGBT停止工作，當浪涌保護器之后電路會全自動恢復過來 ②要是沒有浪涌保護器影響而發生保護，先通電精確測量IC3電壓比較器LM339的第2腳是不是為高電平，如果是低電平則表明有啟動（這一腳與18V低電壓保護電路的導出腳接在一起，這兒是清除18V低電壓保護電路常見故障所做的剖析），精確測量IC3的4、5腳的電壓是不是一切正常（4腳：8.02V，5腳：10V），假如精確測量到的電壓異常，請查驗R39、R2、R27、C30是不是毀壞，把有損壞的電子器件拆換。通電調試一切正常，常見故障清除。 ③假如精確測量到IC3的4、5腳的電壓都一切正常，而2腳導出的是低電平，因而可以確認是IC3毀壞，拆換后常見故障清除。假如LM339的第2腳為高平電壓很低，僅有0.6V，再精確測量主IC的9腳電壓是不是為0V，如果是，就表明主IC早已毀壞，拆換推新的主控芯片IC，常見故障可清除。
（二）、18V低電壓保護電路常見故障 ①發生18V開關電源過低的情況下，為了更好地保護IGBT不會受到毀壞，保護電路會導出一低電平，使IGBT停止工作。當18V開關電源一切正常后電路會全自動恢復過來。 ②假如18V開關電源發生保護，先精確測量IC3電壓比較器 LM339的第1腳導出能否為低電平（這一腳與浪涌保護器保護電路的導出腳接在一起，這兒是清除浪涌保護器保護電路常見故障所做的剖析）。如果是低電平則表明保護電路已姿勢，再精確測量IC3的6、7腳的電壓是不是一切正常（6腳：10V，7腳：17.26V），假如電壓異常，請查驗R28，R21，R63，R15，Z4（10V穩壓管）。對異常的電子器件開展拆換，假如拆換備好的電子器件后報警消退，則表明是電子器件自身產品質量問題。 ③假如以上精確測量到IC3的6、7腳的電壓一切正常，而1腳導出的是低電平，這時大家就可以明確是IC3-LM339早已毀壞，拆換后常見故障清除。假如LM339的第1腳為高平電壓很低，僅有0.6V，再精確測量主IC的19腳電壓是不是為0V，如果是，就表明主IC早已毀壞，拆換推新的主控芯片IC，常見故障可清除。[Page]

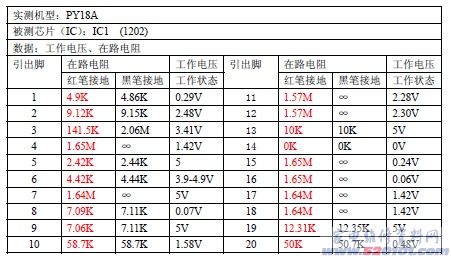

美的MC-PY18A電滋爐數據測試表
