文件目錄：
一、 上電啟動離心風機不工作中
二、 無源蜂鳴器不響
三、 控制面板功能鍵無效
四、 上電啟動無源蜂鳴器有工作頻率的響
五、 上電不啟動 ①、燒保險絲管 ②、低電壓開關電源電路故障 ③、直流高壓電源電路故障 ④、單片機校準電路故障 ⑤、單片機晶振電路電路故障
六、 上電啟動不加溫，無警報聲 ①、浪涌保護電路故障 ②、IGBT髙壓維護電路故障 ③、開關電源高、低電壓維護電路故障 ④、電流量維護電路故障 ⑤、IGBT溫度傳感器檢溫電路
七、 檢不上鍋，有警報聲 ①、檢鍋電路故障 ②、同歩電路故障 ③、推動電路故障
八、 上電無源蜂鳴器響一下自動開關機，無電壓導出
附則：
①、集成ic引腳數據測試全集
②、電路電路原理圖
MC-PF18D電滋爐電路故障剖析
一、 上電啟動離心風機不工作中
故障剖析： 離心風機電路由R412、Q402、R411、18V風機、18開關電源電路、單片機（IC1）構成。因為無離心風機 18V開關電源、離心風機推動電路、離心風機自身和單片機（IC1）出故障造成上電啟動離心風機不工作中。 檢驗流程： ①上電精確測量離心風機的工作中電壓（CN5的第1腳）是不是為18V；如沒有18V電壓，因為有5V開關電源電路才會工作中，此開關電源為串連可調穩壓電源，是由18V給予造成5V開關電源的，因此可以清除18V開關電源電路故障，則故障出在CN5的第1腳到Q606的集電結的通道中，找到毀壞元器件或引路處并修補就可以清除故障。如CN5的第1腳有18V開關電源電壓，故障則出在離心風機推動電路、離心風機自身和單片機（IC1）上。 ②上電精確測量單片機第6腳有沒有5V推動電壓導出；如沒有5V推動電壓，則故障出在單片機（IC1）上，拆換新的單片機就可以清除故障。 ③如單片機（IC1）第6腳有5V推動電壓導出，再測三極管Q402的C極的電壓，如電壓貼近0.7V，則故障取決于離心風機自身引路，拆換新的離心風機就可以清除除問題；若為貼近18V，則故障出在三極管Q402和電阻器R412，找到毀壞元器件，拆換新的組件就可以清除問題。
二、 無源蜂鳴器不響
故障剖析： 無源蜂鳴器電路關鍵由單片機（IC1）、無源蜂鳴器（BUZ）構成。因為蜂鳴器驅動電路、單片機（IC1）和無源蜂鳴器自身發生故障造成無源蜂鳴器不響。 檢驗流程： ①精確測量無源蜂鳴器有沒有5V電壓鍵入，如沒有，則故障出在無源蜂鳴器的開關電源管腳到5V開關電源的通道中發生銅泊短路、漏線脫焊等短路狀況，對發生短路處完成修補故障就可以清除。若有5V電壓，則故障出在蜂鳴器驅動電路和單片機（IC1）上。 ②用數字示波器精確測量無源蜂鳴器另一腳的波型（要按壓操作面板上的輕觸開關），若有震蕩波型，故障就出在無源蜂鳴器上，拆換新的無源蜂鳴器障就可以清除；如沒有震蕩波型，則故障出在單片機（IC1）和單片機（IC1）第7腳到無源蜂鳴器管腳上的通道上；用數字示波器精確測量單片機第7腳的波型，如沒有震蕩波型，表明故障出在單片機（IC1）上，拆換新的單片機就可以清除故障；若有震蕩波型，修補單片機（IC1）第7腳到無源蜂鳴器管腳通道上的短路處就可以清除問題。（測波型時要按壓操作面板上的輕觸開關）
三、 控制面板功能鍵無效 故障剖析： 因為控制面板功能鍵壞、排線焊接欠佳、單片機壞導致不插電、控制面板功能鍵操縱無效。 檢驗流程： ①精確測量控制面板上的排線焊接口第3腳（與電腦主板上排座第3腳相接）的電壓。若為0V，則故障出在排線焊接處到電腦主板單片機（IC1）、上拉電阻R306的通道上，斷掉開關電源用數字萬用表二極管檔查出來短路處并修補，故障就可以清除;若為5V，故障則出在使用功能鍵電路、按鍵自身及電腦主板上的單片機（IC1）。 ②用數字萬用表測控制面板上的排線焊接口第3腳（單片機IC1的第18腳）的電壓，按住無效的功能鍵，看電壓的轉變。如脈沖信號產生變化，則故障出在單片機IC1上，拆換新的片式，故障就可以清除；如脈沖信號不產生變化，則故障出在使用功能鍵電路、按鍵自身。 ③斷掉開關電源，用數字萬用表檢驗控制面板功能鍵和與其說相接的電阻器，拆換受損的組件就可以清除故障。
四、 上電啟動無源蜂鳴器有較快工作頻率的響
故障剖析： 電磁線圈盤是根據2個螺釘穩固在電磁線圈盤接線頭的，當電磁線圈盤接線頭開焊或脫焊造成電磁線圈盤引路，導致上電啟動無源蜂鳴器有工作頻率的響（頻率較快），加溫顯示燈亮，表明板不可以操縱，無電壓導出。 檢驗流程： 在斷掉開關電源的情形下，查驗電磁線圈盤的接線頭有沒有開焊或脫焊，接線頭處的螺釘有沒有松脫，電磁線圈盤的圓形接線端子布線處有沒有引路，電磁線圈盤自身有沒有引路，找到問題而且修補就可以清除故障。 [Page]
五、 上電不啟動
故障剖析：上電不啟動一般是由燒保險絲管、低電壓開關電源電路、直流高壓電源電路、單片機校準電路、單片機晶振電路電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以分辨是哪部分電路發生故障，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障： 開啟機殼，查驗保險絲管有沒有燒毀，若有表明故障是由燒保險絲管造成的，如無燒保險絲管，上電檢驗Q202的發射極電壓。若為0V，則表明故障出在開關電源電路上；如測出為5V，則可再測單片機的校準腳13腳電壓，若為0V，表明出故障出在校準電路上，若為5V，則表明故障很有可能出在單片機的晶振電路電路上。 檢驗流程： (一)、燒保險絲管 ①因為此故障較為嚴重，一般含有其他的緣故一起發生，如IGBT、整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻調試，會再造成燒保險絲管。直流高壓電源電路元器件的短路故障、同歩電路發生故障時均會導致工作中一瞬間電流量過大，造成燒保險絲管。 ②拆換新的保險絲管，關閉電源精確測量直流高壓電源電路中的氧化鋅壓敏電阻（ZNR1）、高壓電容（C001、C002）、IGBT、橋堆（BR001）有沒有內部短路故障，拆換受損的組件就可以清除故障。如直流高壓電源電路無故障，則故障出在同歩電路。 ③查驗同歩電路中的功率電阻R001、R002、R003、R004有沒有引路，短路故障、電阻值有沒有變值，拆換受損的組件就可以清除故障。 （二）、低電壓開關電源電路故障 ①低電壓開關電源是串連穩壓管的方式。上電精確測量三極管Q202的E極的導出電壓。若有 5V電壓，可按單片機校準電路、單片機晶振電路電路的檢查方式開展檢驗。如測出沒有 5V電壓，則故障出在開關電源的前面電路。 ②上電精確測量三極管Q606的E極的導出電壓。若有 15V電壓，則故障出在 5V串連穩壓管電路，關閉電源檢驗R202、R203、Q202、C207、C208、C209、ZD202，查出來毀壞元器件或引路處并修補就可以清除故障。如沒有 15V電壓，則故障出在 18V電壓電路中。 ③查驗變電器的鍵入電壓，如沒有220VAC的鍵入，則要查驗聯接接線端子的針座有沒有貼到強力膠、電極連接線等有沒有引路等。若有220VAC的鍵入，則故障出在變電器導出和整流器電路中。 ④查驗變電器次級線圈電壓（AC），并非20V左上下電壓導出，則環形變壓器毀壞，拆換就可以清除故障。若有20V上下電壓導出，則查驗整流二極管（D201-D204）、C606，查出來毀壞元器件或引路處并修補就可以清除故障。 （三）、直流高壓電源電路故障 ①上電精確測量橋堆BR001（BT2006）導出電壓。若為0V或低電壓，則故障出在開關電源的鍵入到橋堆的輸入電路中。 ②上電精確測量橋堆的鍵入電壓。若為220V，表明橋堆內部引路，拆換新的橋堆就可以清除故障；若為0V，查驗電壓互感器（T001、T002）原線圈、保險絲管是不是引路，高壓電容、氧化鋅壓敏電阻是不是斷路或走電，電源插頭是不是引路，拆換毀壞元器件就可以清除故障。 （四）、單片機校準電路故障 ①上電檢測單片機（IC1）校準腳（13腳）的電壓。若為高電平（ 5V），則故障出在單片機（IC1）上（前提條件是在其他很有可能造成上電不啟動的故障點一切正常的情形下），拆換新的單片機就可以清除故障；若為低電頻（0V），則故障出在校準道路上。 ②上電精確測量IC2（LM339）的第8、9腳的電壓。如第9腳超過第8腳的電壓，則故障出在IC2（LM339）毀壞或高壓瓷片電容C451短路故障，拆換毀壞元器件就可以清除故障；如第9腳低于第8腳的電壓，則要查驗元器件R451、R453、R452、ZD159，拆換受損的組件就可以清除故障。 （五）、單片機晶振電路電路故障 ①上電精確測量單片機第11、12腳電壓。若為2.4V上下,則故障出在單片機(IC1)上（前提條件是在其他很有可能造成上電不啟動的故障點一切正常的情形下）,拆換新的單片機就可以清除故障;如不以2.4V上下或誤差比較大,則故障出在陶振或單片機上,拆換受損的組件就可以清除故障。
六、 上電啟動不加溫，無警報聲
故障剖析： 上電啟動不加溫、無警報聲。一般是由浪涌保護電路、IGBT髙壓維護電路、開關電源高壓低壓維護電路、過電流保護電路、IGBT溫度測量電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以確定是哪個部分電路發生問題，尋找對應的故障一部分可以按以下狀況開展維修。 故障分辨： 上電檢驗Q701的B極電壓和C極電壓。如都為0V或B極其0.7V,表明浪涌保護電路發生故障,如電壓一切正常(B極其0V和C極為高電平),再測IC3的14腳電壓,若為低電頻,表明故障出在IGBT髙壓維護電路;若為高電平,則就需要上電精確測量單片機第2腳電壓,如不以3V上下,則故障出在開關電源高壓低壓維護電路,若為3V,則要上電精確測量單片機第4腳的電壓，若為2.3V上下,且其電壓隨汽車檔位不一樣機而更改,表明過電流保護電路一切正常，那故障很有可能出在IGBT檢溫電路上。 檢驗流程: （一）、浪涌保護電路故障 ①上電精確測量三極管Q701的B極電壓，若為0V（但三極管Q701C極）電壓為0V），表明三極管的C、E腳已內部短路故障，拆換新的三極管就可以清除故障；若為0.7V上下,則故障在維護電路的前面電路。 ②上電精確測量電壓比較器（IC2）的第4、5腳的電壓。如第4腳電壓超過5腳的電壓，則表明IC2損壞，拆換新IC就可以清除故障；如第4腳電壓低于5腳的電壓，則表明電壓比較器附近的分立元件發生故障。 ③關閉電源對R013、R014、R015、R706、R708、R704、D701、D705、C703、C705、C707、C708等元器件開展檢驗，拆換受損的組件就可以清除故障。 （二）、IGBT髙壓維護電路故障 ①上電用萬用表測量IC3的第14腳的電壓。若為高電平（汽車檔位不一樣電壓不同），則故障出在其他很有可能造成不加溫的故障點上；若為低電頻，則故障出在IGBT髙壓維護電路。 ②上電用萬用表測量IC3（LM339）的第8、9腳電壓。如9腳電壓超過8腳電壓，則故障在IC3毀壞或電解電容器C532短路故障，拆換毀壞元器件就可以清除故障；如9腳電壓（一切正常為4V上下）低于8腳電壓，則查驗元器件R003、R004、R501、R525、R502、R503、C501，拆換受損的組件就可以清除故障。 （三）、電流量維護電路故障①上電精確測量單片機第4腳的電壓，若為2.3V上下，則是其他緣故導致不加溫的；如與如2.3V區別比較大，則表明故障在電流量維護電路。 ②電流量維護電路由電壓互感器T001、D001、R024、R025、R026、R007、C006、C008、C009、C010構成；查驗元器件有沒有毀壞、有沒有引路、短路故障，將其修補就可以清除故障。 （四）、開關電源高壓低壓維護電路 ①上電精確測量單片機第2腳電壓，若為3.1V上下，則故障是其他緣故引發的不加溫；如與3V區別比較大時，則為開關電源高壓低壓維護電路發生故障。 ②開關電源高壓低壓維護電路是由D010、D011、R012、R016、R701、R702、C180、C701構成，查驗元器件有沒有毀壞，拆換受損的組件就可以清除故障。 （五）、IGBT溫度傳感器檢溫電路： ①如果是IGBT檢溫電路中發生故障，單片機的第2、9腳的電壓都為低電頻。上電精確測量單片機第2、9腳電壓為低電頻，則故障出在IGBT檢溫電路（開關電源高壓低壓維護電路和其他維護電路一切正常）。 ②查驗IGBT檢溫電路各元器件，將IGBT檢溫電路中的溫度傳感器的電極連接線從電路板上焊下，用萬用電表的200M電阻器檔開展檢測，如阻值為無窮或者是為零，表明溫度傳感器內部引路或短路故障，拆換同型號規格型規格型號的溫度傳感器就可以清除故障。如溫度傳感器的電阻值常，則故障出在其他元器件上。 ③查驗IGBT檢溫電路中的各元器件，找到損壞的元器件，拆換新的元器件，通電啟動一切正常，故障清除。[Page]
七、 檢不上鍋、有警報聲
故障剖析： 電路中的檢鍋電路、同歩電路、推動電路發生故障的時候會造成檢不上鍋，有警報聲，因而要對關鍵環節的電壓開展檢驗?zāi)軌蚍直婀收铣鲋H一部分。 故障分辨： 在待機狀態下精確測量單片機設計的第8腳的電壓。如所測出電壓為高電平，則故障出在檢鍋電路上，如所測得電壓為低電頻，則故障很有可能出在同歩、推動電路上。 檢驗流程： （一）、檢鍋電路故障 ①先查驗常用的鍋直徑是不是符合規定,規定用MD專用型鍋。 ②在待機狀態下精確測量單片機設計的第8腳的電壓，如所測出電壓為低電頻，在清除其他故障點的情形下可以分辨故障出在單片機設計上，拆換單片機設計就可以清除故障。如所測出電壓為高電平，則故障出在前面電路。 ③在待機狀態下精確測量IC2電壓電壓比較器的第10、11腳電壓，如第10腳電壓超過第11腳的電壓（在休眠下10、11腳的電壓為3.3V、1.4V上下），但仍導出高電平，表明故障出在IC2電壓較為上器，拆換同樣型號的IC就可以清除故障，如第10腳電壓低于第11腳的電壓，則查驗R441、R442、C441有沒有損壞，拆換損壞元器件就可以清除故障。 （二）、同歩電路故障： ①斷掉開關電源，用數字萬用表檢驗同歩電路中的每個元器件有沒有顯著的損壞狀況，尤其是功率電阻有沒有變值，拆換損壞元器件，通電檢測一切正常，故障清除。如元器件沒有損壞，就需要通電檢測。 ②在啟動不布線盤的狀況下時精確測量IC3第1、6、7腳的電壓（一切正常下休眠精確測量IC3的第1、6、7腳電壓各自為0.12V、3.35V、0.07V上下）。如測出IC3的第6、7腳電壓一切正常，而1腳的電壓為高電平，表明IC3損壞，拆換新的IC，就可以清除故障；如測出IC3的第6、7腳電壓異常，用萬用仔表細查驗同歩電路中的各元器件，拆換損壞的元器件就可以清除故障。 （三）、推動電路故障 ①通電用數字示波器檢驗IC3的13腳的電壓波型。如沒有12V以內的單脈沖波型，則故障出在前面推動電路中，檢驗R533、C531、IC3有沒有損壞，拆換損壞元器件就可以清除故障；若有12V以內的單脈沖波型，則故障出在后級推動電中單中。 ②關閉電源檢驗后續推動電路中各元器件有沒有損壞，找到損壞元器件，拆換同樣型號的元器件，通電檢測一切正常，故障清除。
八、 通電無源蜂鳴器響一下自動開關機，標示燈不閃，無電壓導出
故障剖析： 炒鍋檢溫電路由NTC溫度傳感器（100K）、R421、R422、C421、C422、單片機設計（IC1）等構成。當炒鍋檢溫電路發生故障的時候會更改單片機設計第3腳的電壓，進而使維護電路起功效，單片機設計第9腳導出低電頻危害PWM信號和使三極管Q561截進而關掉推動鍵入數據信號，因此發生通電無源蜂鳴器響一下自動開關機，無電壓導出. 檢驗流程： ①如果是炒鍋檢溫電路發生故障，單片機設計的第3腳為高電平，第9腳為低電頻。通電檢測單片機設計的第3腳為高電平，第9腳電壓為低電頻(0V)，則故障出在炒鍋檢溫電路上。 ②關閉電源檢驗各元器件，將溫度傳感器從電源插座撥下要數字萬用表的200M檔開展精確測量，如阻值為0或不大(一切正常為100M)，表明溫度傳感器自身短路故障，拆換新的同規格型號的溫度傳感器就可以清除故障。如溫度傳感器的電阻值一切正常，則故障出在其他元器件上。 ③ 斷掉開關電源用數字萬用表對R421、R422、C421、C422開展檢驗，找到損壞的元器件，拆換后通電檢測一切正常，故障清除。 此外，在檢驗電路故障時可以參照附頁的電滋爐數據測試全集中的對地電阻器和管腳電壓來進行分辨故障所屬，接口測試是在不接電磁線圈盤的情形下開展檢驗。

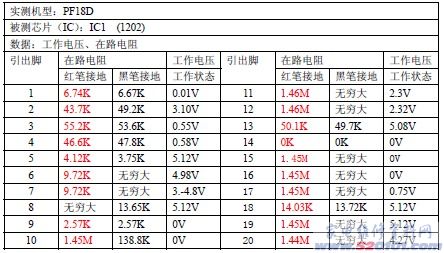

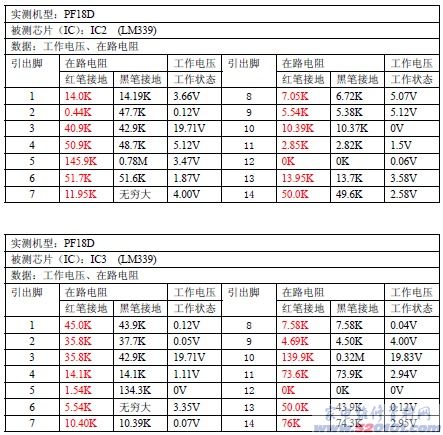

電滋爐數據測試表

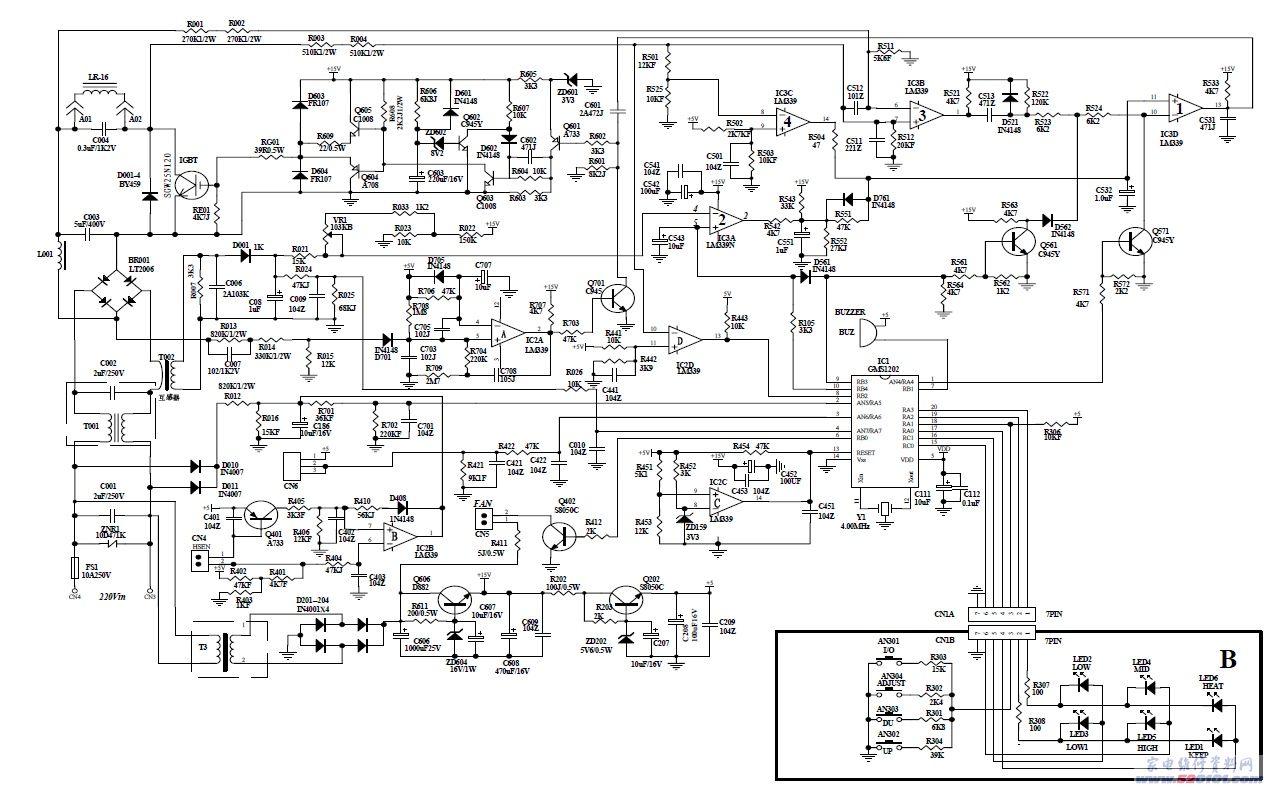

美的MC-PF18D電磁爐原理圖
