留意：PF16A/18A電路故障剖析同PF18C電路故障分析一樣
一、 啟動全自動校準 ①、炒鍋溫度測量電路故障 ②、IGBT溫度檢測電路故障
二、 啟動警報，5秒后自動開關機 ①、高壓低壓維護電路故障
三、 通電無反映 ①、燒保險絲管 ②、晶振電路電路、校準電路故障 ③、開關電源電路故障
四、 檢不上鍋，有警報聲 ①、檢鍋電路故障 ②、同歩電路故障 ③、IGBT推動電路故障 ④、涌維護電路故障 ⑤、IGBT髙壓維護電路故障
五、表明板功能鍵無響應或是燈不閃 ①、表明板故障 ②、電腦主板故障
六、輸出功率低或功率不能調 ①、電流量檢驗電路故障
七、通電長響，卡死 ①、過零維護電路故障 八、離心風機不轉 九、無源蜂鳴器不響 附則： ①、集成ic引腳數據測試全集 ②、電路電路原理圖
MC-PF18C電滋爐電路故障剖析
一、開機后全自動校準
故障剖析： 發生該故障一般是由炒鍋溫度測量電路、IGBT溫度檢測電路發生故障造成的，實際可以按以下流程開展維修。 故障分辨： 測量主IC第8腳電壓（標準值是0.4V上下），假如電壓異常，表明故障在炒鍋溫度測量電路；假如電壓一切正常，表明故障在IGBT溫度測量電路。明確故障電路后，可依照下列流程對故障電路開展維修。 （一）、炒鍋溫度測量電路故障 ①關閉電源開啟外殼，隨后將溫度傳感器的接線端子從電路板上拔下，用萬用電表的200M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低。在常溫狀態的電阻值為100K。假如不可以測量到該溫度傳感器的電阻值，表明該溫度傳感器已損壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②當在以上檢驗時測出溫度傳感器電阻值一切正常，可排除溫度傳感器自身的問題。將故障設置在后級電路中搜索。實際搜索如下所示：斷掉電磁線圈盤啟動,測量主IC的8腳電壓是不是為0.4V上下，假如電壓一切正常，而故障仍存有，表明主控芯片IC很有可能損壞,拆換后故障可排除。
③假如測量到的電壓異常，再次用數字萬用表測量電阻器R237、R236、C224這3個電子器件是不是完好無損。將受損的元器件卸下來，換掉新的同參數的元器件。通電調試一切正常，故障排除。假如以上的電子器件都沒有問題。而故障沒有排除，這時大家還可以明確是主IC壞，拆換后故障可排除。 （二）、IGBT溫度測量電路故障 ①關閉電源開啟外殼，隨后將溫度傳感器的接線端子從電路板上拔下，用萬用電表的200M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低。在常溫狀態的電阻值為100K。假如不可以測量到該溫度傳感器的電阻值，表明該溫度傳感器已損壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②當在以上檢驗時測出溫度傳感器電阻值一切正常，可排除溫度傳感器自身的問題。將故障設置在后級電路中搜索。實際搜索如下所示：用數字萬用表測量主IC的9腳是不是有0.5V以?xún)?nèi)的電壓,假如電壓異常,再次用數字萬用表測量電阻器R234、C223這兩個電子器件是不是完好無損。將受損的元器件卸下來，換掉新的同參數的元器件。通電調試一切正常，故障排除。 ③假如測量到的電壓一切正常，而故障仍存有，表明故障在主控芯片IC上，換掉新的同尺寸的IC，通電調試一切正常，故障排除。
二、啟動警報，5秒后自動開關機
故障剖析： 發生該故障是表明高壓低壓維護電路發生問題，因而大家可將故障范疇精準定位在電壓檢驗電路及主控芯片IC上。 檢驗流程： ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V時電滋爐的低電壓維護便會姿勢，假如該電壓高過250V時電滋爐的髙壓維護便會姿勢。這時與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如測量的溝通交流電壓是常規的，則表明電滋爐內部的電壓檢驗電路發生了錯誤操作。維修如下所示：在待機狀態下,測量C225電壓是不是過低(標準值是2.5V)。假如電壓異常,請使用數字萬用表的二極管檔測量2個整流二極管D102、D101是不是有引路、穿透狀況；檢驗 R107、R109、R258阻值是不是一切正常；檢驗C225是不是有走電、穿透狀況；以上電子器件只需在其中一個發生問題便會造成電壓維護電路姿勢，拆下來壞的元器件，將好的同尺寸的元器件更換上來。通電調試一切正常，故障排除。 ③假如該引腳測量的電壓為一切正常時，故障仍存有,則表明主控芯片IC自身?yè)p壞。換掉新的同規格型號IC，故障可排除。 [Page]
三、通電沒反應
故障剖析： 發生“通電不啟動”故障狀況，一般是由晶振電路電路、校準電路、直流高壓電源電路發生故障、燒熔斷絲造成的。因而大家可從“測量關鍵環節電壓”來分辨造成故障的電路范疇，實際可以按以下流程開展維修。 故障分辨： 在待機狀態下要數字萬用表測量三端穩壓器的第3腳（導出端）是不是有5V的電壓導出。要是沒有5V電壓導出，請先檢驗開關電源電路一部分，如果有5V電壓導出則表明故障很有可能在晶振電路電路、校準電路，明確故障電路后，可依照下列流程對故障電路開展維修。 （一）、燒熔斷絲 故障剖析： 此故障是電滋爐商品應用中較為常用的故障也是嚴重的故障，一般都是有其余的電子器件也與此同時損壞。如IGBT、整流管。因此當拆換推新的保險絲管后，不可以立刻插電調試。 檢驗流程： ①用萬用表電阻檔查驗IGBT，整流管是不是穿透，把損壞的電子器件卸下來，換掉同樣型號的電子器件。這時還不可以通電調試，由于導致故障很有可能也會有別的緣故。下面大家用數字萬用表查驗D103、R108，測量這種電子器件時，務必卸下來才可以開展精確性的測量。找到有毀壞的元器件。將受損的元器件卸下來，換掉新的同參數的元器件。 推動電路維修步驟 ②通電對電路開展剖析（斷掉電磁線圈盤），用萬用表測量U201（TA8316AS）的第2腳是不是有上接18V開關電源，要是沒有18V電壓，請查驗開關電源電路。如果有18V電源，在啟動的情形下測量U201（TA8316AS）的第1腳，是不是有一個單脈沖電壓為0.25V至0.64V的電壓鍵入，要是沒有請查驗前面震蕩電路。假如第1腳有單脈沖電壓鍵入而U201（TA8316AS）7腳無0.6V至1.1V推動數據信號導出，用數字萬用表查驗R224、R226、R228、R214、R215、C204、C218把存在的問題的電子器件卸下來，換掉同樣型號的電子器件，通電調試一切正常，故障就可以排除。假如以上的電子器件都一切正常，請拆換IC -U201（TA8316AS）。更換后仍不能輕率通電調試,再次檢驗同歩電路。 同步電路維修步驟 ③在不接電磁線圈盤用數字萬用表測量U2-LM339的1腳的電壓是不是為一高電平。因?yàn)?腳沒有下拉電壓，只和PWM信號相連，因此測量到的高電平力度有0.92V上下。假如測量到的電壓為低電頻，再用數字萬用表查驗電阻器R106、R204、R209、電容器C214，C217是不是有什么問題，把有問題的電子器件折下，換掉新的同樣型號的電子器件，故障可排除。假如以上的電子器件沒有問題，就表明U2-LM339早已毀壞，拆換上同樣型號同尺寸的LM339，這時仍不能輕率接好電磁線圈盤啟動，需檢驗再次檢驗震蕩電路。 振蕩電路維修步驟 ④在這個電路里大家選用電阻器檢測法的辦法來查驗這一電路，用數字萬用表查測U2-LM339的2、4、5腳的對地阻值是不是一切正常，詳盡的阻值請搜索后邊的數據信息測試大全。假如測量到的阻值異常，請查驗D203，D204，D209，D209，R223，R222，R219，C216。把有什么問題的電子器件更換，進行以上流程后，再按第2步的方式 去檢測。假如測量的電壓值一切正常，表明故障已排除。
（二）、晶振電路電路故障 檢驗流程： 查驗電阻器R238電阻值是不是發生變化。假如這一元器件毀壞會造成晶振電路震蕩工作頻率不穩定。假如以上電阻器是常規的，再將晶振電路（4MHz）卸下來，換掉新的同尺寸的晶振電路通電調試。如果是晶振電路自身毀壞，則換掉好的晶振電路以后故障可排除。 （三）、校準電路故障 最先測量主IC的15腳是不是為高電平，假如為低電頻，查驗校準電路電阻器R232、電容器C227，假如毀壞請拆換，假如以上的電子器件沒有問題，就表明主IC早已毀壞，拆換主控芯片IC，故障可排除。 （四）、開關電源電路故障 ①直流高壓電源電路維修步驟。通電查驗是不是有220V的交流電流鍵入，要是沒有220V電壓鍵入，故障就在電源插頭上，拆換高度一致規格型號的電源插頭，假如電壓一切正常，再查驗變電器是否有220V溝通交流電壓鍵入，假如鍵入一切正常，而導出異常，就表明變電器已壞，拆換同尺寸的變電器，故障可排除。 ②低電壓開關電源電路維修步驟。低電壓關鍵就是指：18V、12V、5V這三組開關電源。在其中的5V開關電源是給主控芯片IC配電的，假如該開關電源發生問題便會發生通電不啟動的故障。 ③沒有5V電壓導出。通電測量U203--7805是不是有12V電壓鍵入.如果有12V而無5V電壓導出，在排除后續配電電路一切正常的情形下就表明U201--7805已壞，拆換后故障可排除。假如U203--7805沒有電壓鍵入，那大家測量變電器的次級線圈是不是有電壓導出。要是沒有,那么就表明變電器已壞，換掉新的變電器后,故障就可以排除。假如變電器有電壓導出，而D201沒有電壓導出，就表明D201早已短路，拆換后故障可排除。 ④沒有12V電壓導出。通電測量Q203是不是有20.5V電壓鍵入.如果有輸入而沒有12V的電壓導出，大家再測量Q203的B極是不是有12V的電壓，如果有，就表明Q203已壞，要是沒有,關閉電源測量R201是不是短路，穩壓二極管Z201是不是穿透，把有什么問題的電子器件拆換，故障可排除。假如Q203的沒有26V的電壓鍵入，那大家再測量變電器的次級線圈是不是有電壓導出.要是沒有,那么就表明變電器已壞，換掉新的變電器后,故障就可以排除。假如變電器有電壓導出，而D205沒有電壓導出，就表明D205早已短路，拆換后故障可排除。 ⑤沒有18V電壓導出。通電測量Q202是不是有21.8V電壓鍵入.如果有而無18V電壓導出，大家再測量Q202的B極是不是有18V的電壓，如果有，就表明Q202已壞，要是沒有,關閉電源測量R200是不是短路，穩壓二極管Z200是不是穿透，把有什么問題的電子器件拆換，故障可排除。假如Q202沒有27V的電壓鍵入，那大家測量變電器的次級線圈是不是有電壓導出.要是沒有,那么就表明變電器已壞，換掉新的變電器后,故障就可以排除。假如變電器有電壓導出，而D202沒有電壓導出，就表明D202早已短路，拆換后故障可排除。故障排除。 [Page]
四、檢不上鍋，有警報聲
故障剖析： 發生此故障狀況，一般是由檢鍋電路、同歩電路、IGBT推動電路，浪涌保護電路，IGBT髙壓維護電路發生故障造成的。下邊詳細介紹各電路的修理方式。 （一）、檢鍋電路故障 ①這款機選用的檢鍋方式是電流量檢鍋法，故大家查驗電流量檢驗電路，在待機狀態下，測量主IC的2腳電壓是不是為0.4V上下,假如電壓異常,請使用數字萬用表對D214、D215、D216、D217、D218、D219、R261、R262、R263、R260、C233 、VR201、C232、CT101開展檢驗。找到有毀壞的元器件。將受損的元器件卸下來，換掉新的同參數的元器件。通電調試一切正常，故障排除。假如以上的電子器件都一切正常，而故障沒有排除，就表明主IC早已毀壞，拆換后故障可排除。 ②假如上1步中測量到的電壓一切正常，故障仍存有,就表明主IC早已毀壞，拆換后故障可排除。 ③同歩電路維修請參照——同歩電路維修步驟。 ④IGBT推動電路維修請參照——IGBT推動電路維修步驟。 （二）、浪涌保護電路故障 檢驗流程： 在啟動的情況下測量U2-LM339電壓比較器的第13腳是不是為高電平（0.01-3.46V），如果是低電頻則表明浪涌保護已姿勢，用數字萬用表測量U2的10，11腳的電壓是不是一切正常（10腳：2.56V，11腳：3V），假如測量到以上的電壓異常，請使用數字萬用表對浪涌保護電路模塊D212、D211、R235、R253、R257、R252、R201、R256、C209、C210、C211開展檢驗。找到有毀壞的元器件。將受損的元器件卸下來，換掉新的同參數的元器件。通電調試一切正常，故障排除。 2）假如上1步中測量到U2的10、11腳的電壓一切正常，而13腳鍵入的是低電頻，可以明確U2-LM339已損壞，拆換后故障可排除。 （三）、IGBT髙壓維護電源電路故障 檢驗流程： ①在接有電磁線圈盤的情形下通電，測量主IC的10腳電壓是不是為0.77V。假如電壓異常，用數字萬用表對電阻器R101、R102、R231、R230、R229及電容器C212、C219開展查驗，找到有損壞的元器件，將損壞的元件卸下來，換掉新的同參數的元器件，故障可排除。假如以上的元器件都沒有問題，而故障沒有排除，就表明主IC早已損壞，拆換后故障可排除。 ②假如上1步中測量到的電壓值一切正常，而故障沒有排除，大家還可以把故障點定在主IC上，換掉新的主IC，故障可排除。
五、控制面板功能鍵無響應或是燈不閃
故障剖析： 當控制面板上的功能鍵無響應或是燈不閃時，問題很有可能出現在表明板和主控芯片上。 故障分辨： ①為了更好地盡早搜索故障，在有標準的情形下，大家用一塊好的表明板取代原先的表明板，假如這時表明一切正常，則表明故障在顯示板。假如或是有以上故障，則表明問題與顯示板不相干，是主控芯片有什么問題。 （一）、表明板維修步驟 假如問題發生在表明板，大家可以用數字萬用表的認真仔細表明板除用場效應管U3之外的全部元器件是不是有什么問題、查驗表明板與電腦主板的聯接線排是不是發生中斷點、接觸不良現象等問題、查驗表明板的功能鍵與控制面板的開關中間是不是間隙過大或是頂死。假如以上都無問題，則問題就在場效應管U3上。 （二）、主控芯片維修步驟 假如問題發生主控芯片上，請查驗表明板上是不是接有5V開關電源，要是沒有5V開關電源請查驗主控芯片的低電壓電路。假如以上沒有問題，則只有表明主控芯片IC已損壞，拆換IC就可以排除故障。
六、輸出功率低或功率不能調
故障剖析： 發生該故障的首要緣故是由電流檢測電路發生故障造成的，假如這一電源電路有什么問題，均會造成輸出功率飄移，工作中電流量不穩定等問題發生.詳盡的常規檢查方式請參照——檢鍋電源電路故障維修步驟。
七、通電長響，卡死
故障剖析： 發生“通電長響，卡死”故障狀況，是因?yàn)檫^(guò)零檢驗電源電路發生故障造成的。實際可以按以下流程開展維修。 檢修流程： 在一切正常休眠的情形下，測量主IC的22腳的電壓是不是為0.35V，假如電壓異常，再測量U2的8腳與9腳的電壓是不是一切正常（8腳：19.26V，9腳：3V），假如以上的電壓異常，請查驗R254、 R255 、C208、C210、R256、R257、R107是不是一切正常，把異常的元器件拆換，故障可排除。假如以上的元器件全是完好無損的，這時故障就會有二種概率了，一種是主IC壞，另一種是U2-LM339壞，在這兒大家還要用換置的辦法來處理故障了，我們可以先換U2-LM339，要是沒有排除故障，表明故障點在主IC上，拆換推新的主IC，故障可排除。[Page]
八、離心風機不轉
故障剖析： 發生該故障緣故大部分是由離心風機光耦電路或是離心風機自身產品質量問題造成的，因而大家可將故障范疇先設置在離心風機光耦電路、離心風機機械設備故障及主控芯片IC的FAN口邊。 檢驗流程： ①檢驗離心風機工作中電壓。通電對電源電路開展剖析。用數字萬用表電壓檔測量CN204的是不是接有12V電壓，假如兩邊沒有電壓或電壓值低于12V，請查驗電路。 ②排除風機機械設備故障問題（電滋爐在采用的環節中，風機的工作中周期時間最多，所以損壞緣故多見機械設備故障）。將該風機卸下來，換掉一臺同尺寸的規范風扇。通電調試，假如風機能一切正常啟動則表明故障緣故是由風機自身產品質量問題造成，拆換新的風機故障就可以排除 ③假如以上2步?jīng)]有解決困難，通電啟動，測量主控芯片IC的第4腳，假如測量到的電壓為低電頻，就表明風機光耦電路沒有推動數據信號，表明主IC很有可能損壞，拆換推新的主IC，故障可排除。假如測量到的電壓為高電平，而離心風機不轉，再用數字萬用表對風機光耦電路元器件Q208(D667)、R259、D207、插口CN204開展檢驗。找到有損壞的元器件。將損壞的元器件卸下來，換掉新的同參數的元器件，通電調試一切正常，故障排除。
九、無源蜂鳴器不響
故障剖析： 發生無源蜂鳴器不響或是長響的故障緣故大部分是由主控芯片IC無推動數據信號導出或無源蜂鳴器自身?yè)p壞造成. 檢驗流程： 在休眠的情形下，測量主控芯片IC的第3腳的電壓，這時測量到的電壓為0V，這時按一下電源開關，觀查其電壓轉變，如果有0.6V的變化范疇，就表明主IC有推動數據信號，再查驗R250，C220是不是損壞，假如以上的元器件沒有問題，就表明是無源蜂鳴器自身?yè)p壞，拆換推新的無源蜂鳴器，故障可排除。假如檢驗到的電壓沒有轉變，就表明主IC早已損壞，拆換推新的主IC，問題可以獲得處理。 此外，在檢驗電源電路故障時可以參照附頁的電滋爐數據測試全集中的對地電阻器和管腳電壓來進行分辨故障所屬，接口測試是在不接電磁線圈盤的情形下開展測量。

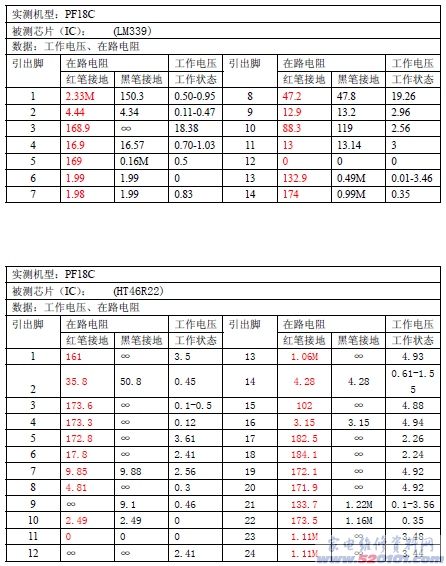

美的MC-PF18C電滋爐數據測試表

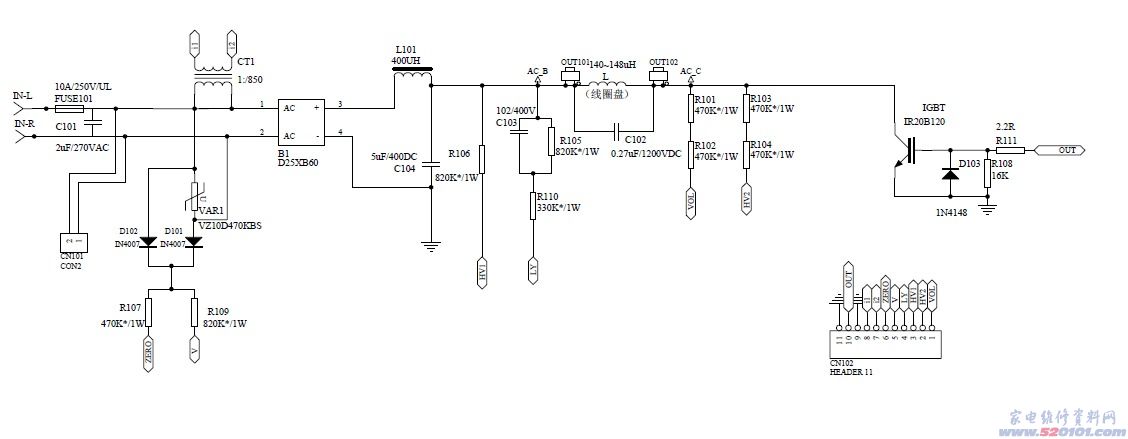

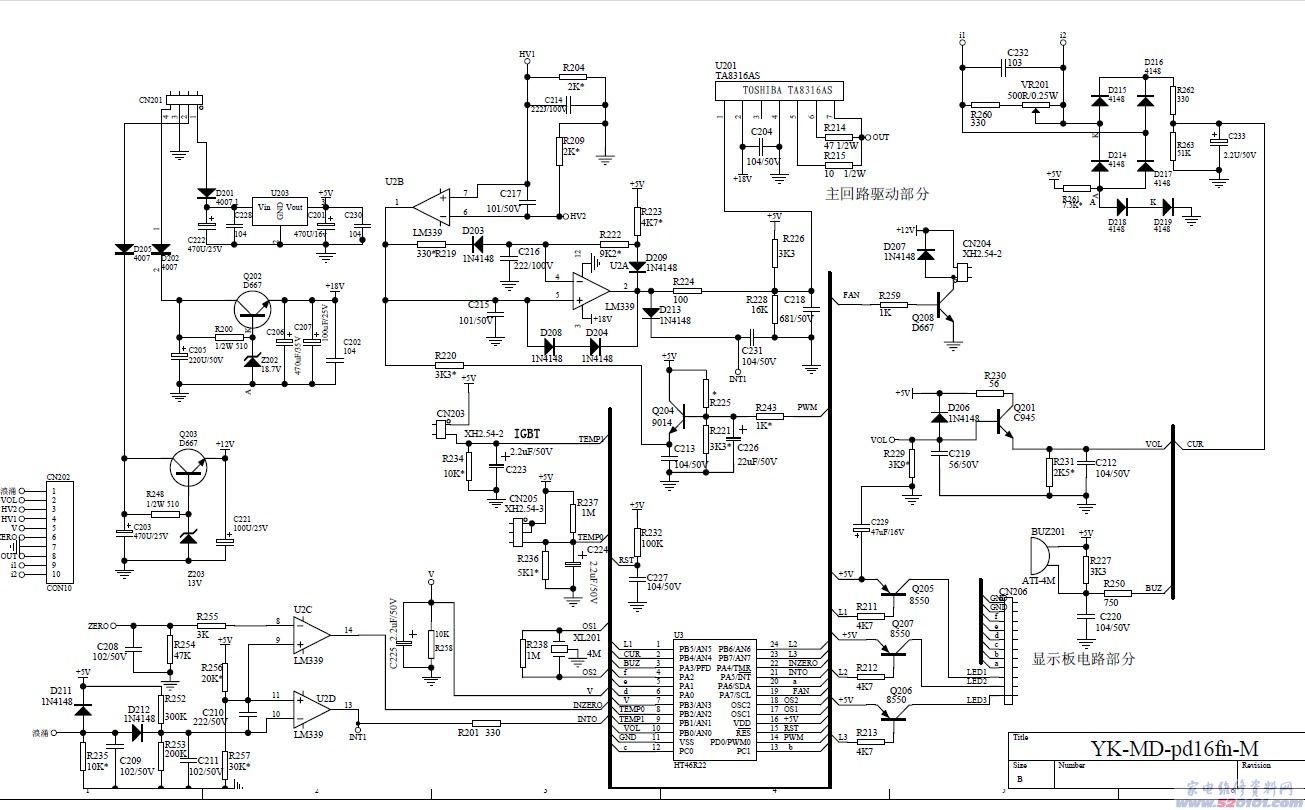

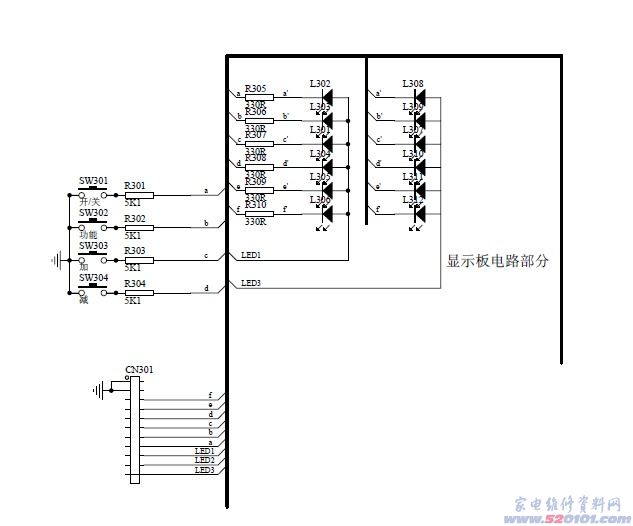

美的MC-PF18C電磁爐原理圖
