加濕器電路板實體測繪工程出的原理圖

超聲波加濕機是運用超聲波換能器造成工作頻率為25kHz以上的正弦函數或單脈沖波，根據超聲波換能器變換戰高頻率振動分析而散播到物質(冷水)中，超音波在水中親疏兩色往前輻射源，使流水造成成千上萬小汽泡，這種汽泡開裂即造成很多水霧噴出來。

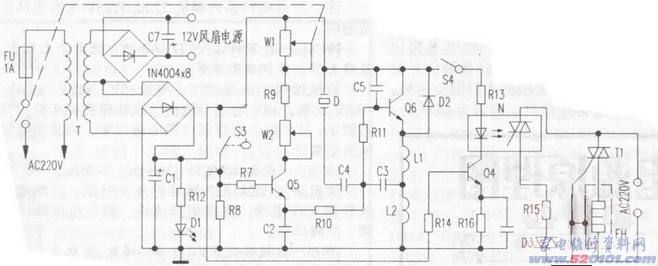

圖下是依據一款加濕器電路板實體測繪工程出的原理圖。
本電源電路依據作用由三一部分電源電路構成：一是由Q6為核心組成超聲波換能器；二是由Q5組成水量檢驗和霧量尺寸操縱；三是由Q4、光耦合器N和雙向可控硅T1對水霧加熱操縱。調整電阻器W1可以調整霧量尺寸，而且可以根據熱霧／冷霧電源開關S4對水霧加熱，使噴出來的霧是熱霧。
環形變壓器次級線圈是選用抽頭式2組外置電源，一組經整流器過濾后的12V給風機配電。另一組開關電源經整流器后變?yōu)榧s72V給主電源電路配電。S3是水量檢驗自動開關，當器皿里的水量能浸到S3的2個導電性接觸點時Q5導通，經R10、R11使Q6導通。由Q6及L1、L2、C3等外部元器件購成的超音波震蕩器起振，造成的震蕩電磁波經C4加進超聲波振子D上。造成振動分析激起造成小水泡。根據W1、W2間接性調節Q5的偏置電壓，調整震蕩器功率。W1與電源總開關K連動，W2為標準校準。
由N、D3、T1和EH構成水霧加熱控制回路，對產生的水霧加熱。當造成的水霧經排汽管噴出來時，由安裝在排汽管道中夾在多方面扇型鋁塊中的加熱，噴出來熱霧。因為瓷器發燙元器件選用220V交流電流，因此選用了光電耦合器N開展防護。熱霧／冷霧電源開關s4接入后，S3接通開關電源經R14使Q4導通，然后N的感光晶閘管導通，給雙向可控硅T1的打開給予第一標準，而T1的操縱極是由瓷器發燙部件的走電電流量操縱的。當有水霧時，瓷器發燙元器件EH與外殼間的走電電流量足夠使T1(BT136的最少操縱電流量為10mA)導通，使EH造成發熱量。當水霧量大時，走電電流量也大，做到自動控制系統熱霧溫度的目地。
空氣加濕器作用高低除提升了熱霧作用外，更具體的是造成霧汽的細膩水平。產生器造成超聲的次數越高，振動分析就越明顯，造成霧的直徑(1—10um)就更小，對氣體殺菌實際效果越佳。
除開所詳細介紹的這個加熱式空氣加濕器外。也有的運用了全智能MCU操縱，可以設置時間或智能化調整霧量尺寸。有的還能夠造成空氣負離子，有的具備可以四周旋轉噴霧器等附設作用。
空氣加濕器在運用時盡量加礦泉水，防止造成污垢將超聲波換能器阻塞而不可以造成水霧或者造成水霧量小。因為空氣加濕器工作中在較濕冷的條件下，線路板、點焊易空氣氧化和生銹。若產生不造成水霧時要關鍵檢驗Q5、Q6是不是毀壞。當不加熱時應查N、T1和04及瓷器加熱元器件。在維修時可以經過人為因素短路S3(仿真模擬水位線)來精確測量和分辨常見故障范疇。
