維修電滋爐不檢鍋的常見故障

維修電滋爐不檢鍋的常見故障，對熟練工而言是易如反掌的事，但初學者通常查起來會感覺較難查，而非常容易錯判為MCU毀壞。對于這一狀況，我將平常累積得的一點工作經驗說給大伙兒用心聽，與此同時也是因為能與大伙兒多多的溝通交流，互相提升自己的技術實力。

針對不檢鍋的電滋爐，我將普遍的常見故障歸到下列三類：
1、300V耦合電容欠佳導致主電壓過低進而同歩電源電路檢驗到的電壓不正常。
2、同歩電源電路的大功率電阻霉變或引路造成檢驗電源電路不正常。
3、PWM脈沖信號紊亂而不檢鍋。（查驗PWM單脈沖的方式簡易，便是找一中小型的變電器，在初中級上接一只發光二極管，放到電滋爐的發燙上面后啟動，發光二極管有閃亮表明PWM單脈沖一切正常，無反映則不正常）

下邊主要講一下第三點，在沒有工程圖紙的情形下怎么才能迅速精確地找到PWM脈沖信號出入方位呢？這就先要掌握好LM339的內部框架圖（圖一），
1、先尋找兩推動管的基極（圖二中的A點），再看其與LM339的哪一個腳相接。
2、依據LM339的內部框架圖能夠看見與其說有關的此外兩只腳，這兩個腳必然有一個是通向MCU的，通往MCU的這一腳便是PWM脈沖信號的鍵入腳（圖二中的5腳）。
3、找到該腳后問題就簡潔了，下一步可先斷掉圖二中的D20后精確測量MCU導出的PWM脈沖信號是不是來判斷常見故障部位。到這兒后，其他實際的檢查流程就無需再說了，堅信有一點基本知識的朋友們都了解該怎么去查了。
4、從圖二中可看得出還有一個關鍵環節，便是B點與D點是相接的（1與5腳），1腳與6、7腳有關，如6、7腳的電壓造成轉變，那麼1腳的電壓也會隨著轉變，PWM脈沖信號必定會遭到危害。最多見的也就是這個問題，便是6、7腳中間的滌綸電容器（2A222J）欠佳導致不檢鍋。

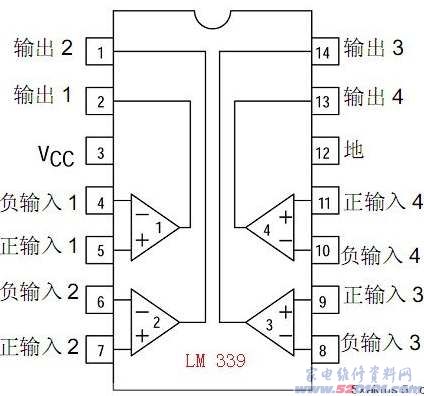

圖一

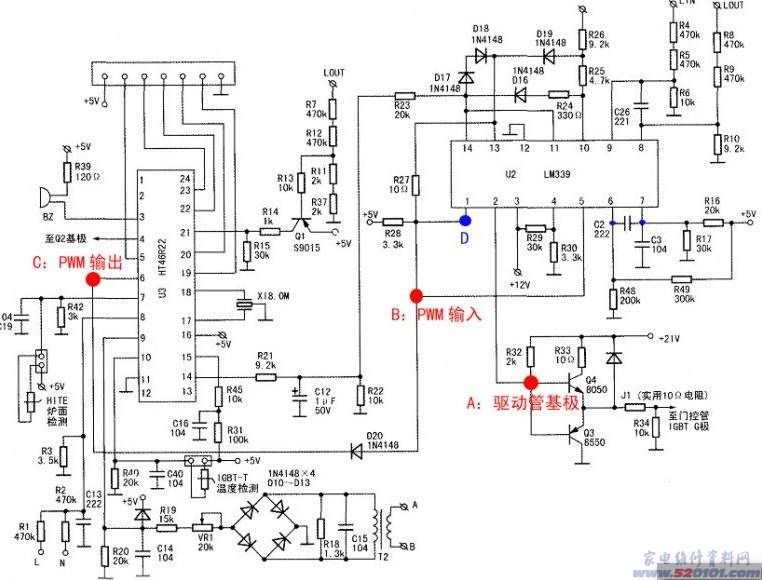

圖二
