天然氣熱水器IC式點火控制板的原理圖

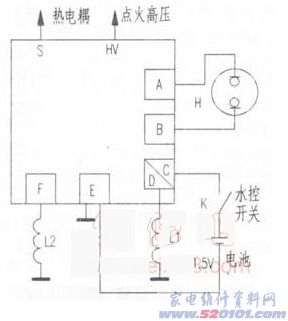

基本原理概述：下面的圖所顯示為一種專用型于自動式天然氣熱水器的IC式點火控制板的部分原理圖。其管理程序概述如下所示：
1．打開進水閥，水控機電源開關K合閉；與此同時收縮水閥姿勢，隨后接入了電源總開關和燃氣閥。
2.K合閉后，造成點火髙壓(有點火聲)，點火顯示燈H閃動；與此同時，D端導出1．5V電壓，小火操縱電磁線圈L1插電，小火閥打開，引燃小火(常用火)。
3．小火引燃后熱電廠耦被加溫，從S端意見反饋鍵入薄弱電壓數據信號，IC終止點火，并從F端導出1．5V電壓，大火操縱電磁線圈L2插電，大火閥打開，引燃大火。這時小火閥與大火閥將一直打開。
4．當關掉水資源后K斷掉，與此同時，開關電源和燃氣閥也關掉，修復到待機狀態。
緊急檢修案例：一臺選用這類IC點火控制板的天然氣熱水器，打開進水閥，能聽見點火聲，但點不燃火。使用火柴棍在小火氣嘴處點火，也點不燃，表明小火閥來打開。
點火時測D端有1．5V電壓，測L1有幾十歐母電阻值，一切正常。使用一節電池連接L1兩邊，仍不可以運行小火閥(無動怍聲)，顯而易見小火閥已壞。因為一時無該零配件，因此取下小火油路板中的主題活動閥塞，使小火閥開與關，這時調試點火取得成功。
但該應急處理，小火閥是長期性打開的，在收縮水閥不漏汽的情形下不可能有天然氣外溢，并無傷害。可是，若在應用半途一關掉大火閥，而小火又被風吹滅，小火閥將仃天然氣謚出，有安全風險。因此，應從速拆換小火閥。
