智能化模糊控制電飯煲能確保做飯品質

智能化模糊控制電飯煲能確保做飯品質，能依據水流量、米量、炊煮類型(飯、粥、湯)等自變量，操縱鍋底的溫度、時間，以滿足不一樣種類的炊煮規定。
智能化模糊控制電飯煲能鑒別和全自動融入炊煮類型自然環境；具備多種多樣操縱作用方式，可以挑選各種各樣白米飯、粥、湯及快煮、隔熱保溫等作用；具備LED數碼科技時間顯示，按時運行作用；能模糊控制鍋底溫度，具備過熱聲、光警報作用。

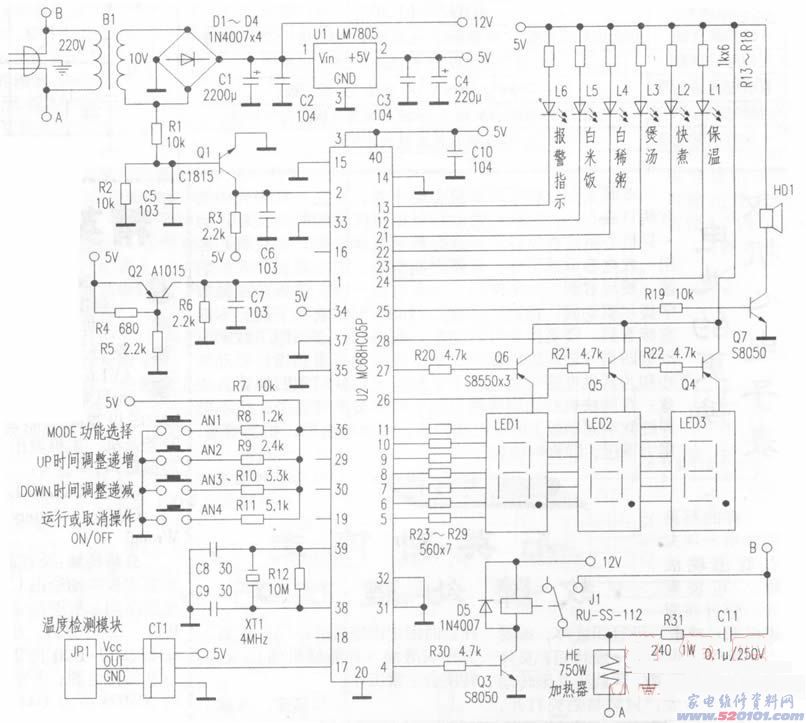

圖下是小編依據FZ-750A智能化模糊控制電飯煲測繪工程的電路圖，在其中的元器件識別碼為小編標明。從圖內可以看出，操縱作用關鍵由單片機設計U2MC68HC05P進行。電路分開關電源、校準、鐘表、過零檢驗、功能鍵輸入、表明、鍋底溫度檢驗操縱、警報等八一部分。
一、開關電源電路220V電源一方面為750W電加熱器配電，另一方而經B1降血壓后，產生約10V的交流電流，經D1～D4整流器、C1過濾后，導出12V以內的直流電源，為汽車繼電器電磁線圈配電，與此同時，12V經U1穩壓管后，為單片機設計以及附近電路配電。
二、校準電路復位電路由Q2、R4～R6、C7等構成。通電時，向U2的①腳輸入瞬間低電頻，將內部存儲器清零，各類設置置初始值，一切正常丁作時，U2的①腳為高電平。
三、鐘表電路時鐘電路由XT1、R12、C8、C9等構成。
四、過零檢驗電路過零檢測電路由Q1、R1-R3、C5、C6等構成。過零檢驗數據信號源自溝通交流降血壓后的全波整流電路，電壓以10ms為周期時間的過零數據信號加進Q1的基極。當輸入工作電壓高丁0．7V時、Q1關斷，U2的②腳降低，輸入工作電壓小于0．7V時，Q1截至，U2的②腳為高電平，終斷合理，即每10ms單片機設計造成一次外終斷，確保了系統軟件記時的精確性。在使用晶閘管開展溫度操縱時，可確保晶閘管過零開啟。
五、功能鍵輸入電路
按鍵輸入電路由AN1～AN4、R7-R11等構成。按住不一樣的鍵，U2的36腳連接的分壓電阻不一樣，輸入工作電壓也不一樣。u2依據36腳輸入的A／D變換結果，明確所按的鍵，并實行相對應的命令。
各鍵作用如下所示：AN1(MODE)為方式設置鍵，按AN1，可進到炊煮菜單欄及按時時間調節情況，在白米飯、稀飯、熬湯、快煮、隔熱保溫、按時(設置)中間循環系統；AN2(UP)用于提升預設的按時時間；AN3用于降低預設的按時時間；AN4(ON／OFF)用以運行或停止設定的方式選擇項。
六、表明電路顯示電路由R20～R29、LED1—LED3、Q4～Q6、R14～R19、L1～L5等構成。
L1～L5用于標示設置的工作模式(選定時長亮，運作時閃耀)，LED1～LED3運作時表明記時，按時情況表明剩下的時間。為簡單化硬件配置電路、降低CPU的端口占用，選用動態展示：數碼顯示管各同名稱段連在一起，由u2的⑤-11腳推動；數碼顯示管的配電則由U2的26～28腳經Q4～Q6操縱。
七、鍋底溫度檢驗操縱電路鍋底溫度檢驗操縱電路由溫度檢驗控制模塊(相近溫度傳感器)、R30、Q3、J1、D5、R31、C11等構成。
溫度檢驗控制模塊將溫度轉變變換為電阻轉變，送往u2的17腳，經單片機設計內部的A/D轉化器轉化成對應的數據信息，單片機設計依據鍋底溫度，選用模糊推理對鍋內食量開展模糊不清鑒別，并按照不一樣的米量、炊煮選擇項，實行相對應的加溫管理程序。
鍋底溫度操縱信息從U2的④腳導出，經Q3推動汽車繼電器J1，操縱鍋底電加熱器的配電。D5為汽車繼電器電磁線圈反峰壓釋放出來二極管，R31、c11為汽車繼電器消火苗互聯網。
八、警報電路報警電路由R13、L6、R19、Q7、無源蜂鳴器HD1等構成。當U2的13腳為低電頻時，L6閃光，當U2的25腳導出高電平時，Q7關斷，無源蜂鳴器得電工作中。按AN1～AN4鍵時，無源蜂鳴器有短促的語音提示；過熱時，無源蜂鳴器持續鳴叫聲，L6同歩閃耀。
