帶熱電阻閥的燃氣爐具的電機控制電源電路

現階段燃氣爐具的作用持續更新。為使客戶對燃氣爐具的電機控制設備有一定的掌握，便于能夠更好地運用和開展維護保養，文中詳細介紹一種帶熱電阻閥的燃氣爐具的電機控制電源電路。該電路系依據佛山順德省長威電子科技公司的商品實體測得，商品的市場份額較高，現詳細介紹如下所示：

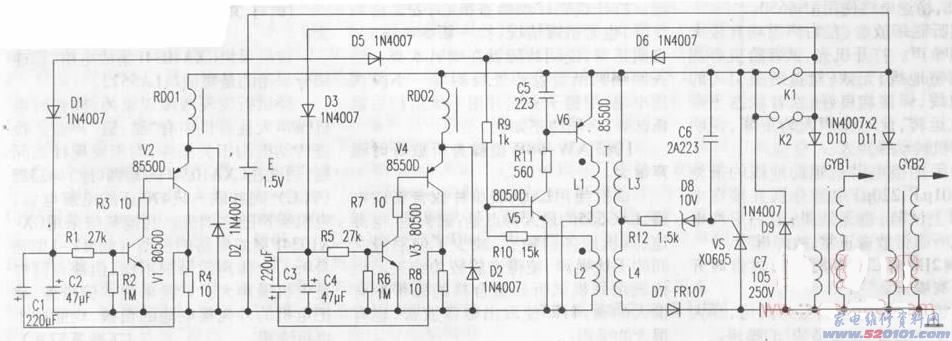

電源電路見圖。V5、V6與變電器T等組成震蕩器，K1、K2是左、右爐的電源開關。按住左爐電源開關K1，充電電池E經D5、R9使V5的基極得到偏置電流量，V5導通，V5也已經有偏流而導通，震蕩器逐漸震蕩。L1是主繞阻，L2是意見反饋繞阻。震蕩器輸出電壓根據D7、D9對C7電池充電，當L3上工作電壓做到D8的擊穿電壓時，D8導通，開啟晶閘管Vs導通，C7根據Vs、D11及其高壓包GYB2的初中級放電，GYB2的次級線圈磁感應出12kV的單脈沖工作電壓，使探針對爐盤(地)放電，放電工作頻率與震蕩數據信號工作頻率同樣。
當K1合閉時，充電電池與此同時根據D1向C2電池充電，V1、V2導通，熱電阻閥的磁鐵線圈RD01得電，閘閥開啟，天然氣進到左爐并被探針的火苗引燃。打火結束，松掉K1，C2逐漸放電，保持V1、V2再次導通一段時間，閘閥維持開啟。約15秒左右后，V1、V2截至。通過15s的點燃，熱電阻閥的火苗攝像頭的溫度已充足高，造成的熱感應電動勢已充足大，自此從而感應電動勢來保持RD01再次吸合而不掉閥。
右爐的打火基本原理與左爐同樣。
