有一臺美的MC-SH2120電滋爐,上電開機后發生“不警報不加熱”。
故障分析:
在美的電滋爐維修中“不警報不加熱”故障是常用的故障之一。因?yàn)樯婕暗焦收想娫措娐犯采w面廣,給新手維修產生一定的難度系數。因此,小編從很多年維修實踐活動中歸納出工作經驗,并梳理出故障的潛在性范疇;1、操縱表明板;2、同歩電壓較為電源電路;3、浪涌保護電路;4、也就能開關電源電路;5、推動運算放大器;6、LC諧振電路;7、髙壓檢驗電源電路。下邊就詳細介紹用《500型三用表直流電電壓檔測試方法》、及《控制顯示板替換法》維修方式,進而更為合理地提升故障的維修高效率。
故障維修:
一、操縱表明板故障的維修
維修時,先取出原先的操縱表明板。升級換掉好的操縱表明板后上電調試,若整體恢復過來,是操縱表明板毀壞。
一般普遍故障是;
1、操縱表明板電源電路點焊開焊,解決點焊開展逐點重焊。
2、操縱表明板線路板走電,用香焦水將線路板臉部、底端開展刷洗,待干后電腦裝機應用。
3、CPU集成ic損傷。均會導致上電開機后發生“不警報不加熱”故障。
二、同歩電壓較為電源電路故障的維修
維修時,將該電滋爐上電休眠。用500型三用表直流電電壓10V檔,測電壓比較器U2B第7腳積分電路鍵入端對地 4V電壓,一切正常。若稍低為取樣電阻R13(820KΩ/1W)變值、引路,貼片電容器C8走電、或U2B毀壞。測U2B第6腳正相反鍵入端對地 3.8V電壓,一切正常。若稍低為取樣電阻R11(820KΩ/1W)變值、引路,貼片電容器C7走電、或U2B毀壞。測U2B第1腳導出端對地 5V電壓,一切正常。若稍低為電阻R27引路、或U2B損傷。均會導致上電開機后發生“不警報不加熱”故障。
三、浪涌保護電源電路故障的維修
維修時,將該電滋爐上電休眠。用500型三用表直流電電壓10V檔,測電壓比較器U2A第5腳積分電路鍵入端對地 3.2V電壓,一切正常。若較高為溝通交流耦合電容器C15走電、貼片電容器C13漏電、電阻R42引路、及U2A毀壞。均會導致上電開機后發生“不警報不加熱”故障。
四、也就能開關電源電路故障的維修
維修時,將該電滋爐上電休眠。用500型三用表直流電電壓10V檔,
測也就能開關三極管Q5集電結對地 6.3V電壓,一切正常。Q6基極對地 0.7V電壓,正常。若電壓一切正常,但故障存有。將Q6焊下,上電調試整體恢復過來。是Q6毀壞,均會導致上電開機后發生“不警報不加熱”故障。
五、推動運算放大器故障的維修
維修時,將該電滋爐上電休眠。用500型三用表直流電電壓10V檔,
測電壓比較器U2D第10腳正相反鍵入端對地 5.6V電壓,一切正常。測U2D第11腳積分電路鍵入端對地 2.3V電壓,一切正常。測U2D第13腳導出端對地 0.01V電壓,一切正常。若故障存有,為推動變大三極管Q4集電結
與發送穿透、貼片電容器C12走電、限幅穩壓二極管Z1穿透,均會導致上電開機后發生“不警報不加熱”故障。
六、LC諧振電路故障的維修
維修時,將該電滋爐上電休眠。用500型三用表直流電電壓500V檔,測IGBT集電結對地 305V電壓,一切正常。若稍低的時候會導致;1、上電時爆燒IGBT。2、上電啟動加熱時發生“警報不加熱”故障。3、上電開機后發生“警報不加熱”故障。此外當IGBT管、操縱極與發射極穿透、及共震電力電容器無效時,會導致上電開機后發生“不警報不加熱”故障。
七、髙壓檢驗電源電路故障的維修
維修時,將該電滋爐上電啟動。用500型三用表直流電電壓10V檔,如下圖:測電壓比較器U2C第9腳積分電路鍵入端對地 3.6V電壓,一切正常。測U2C第8腳正相反鍵入端對地 1.2V電壓較高(一切正常為 0.9V)。測U2C第14腳導出端對地 2.2V/ 3.5V電壓飄舞。用三用表電阻器100Ω檔,測電壓比較器U2C外部元器件均一切正常,拆換電壓比較器后整體恢復過來。因?yàn)殡妷罕容^器U2C損傷,使占空比管控電源電路電壓升高。經CPU集成ic鑒別后,根據也就能電源電路驅使IGBT管終止加熱。

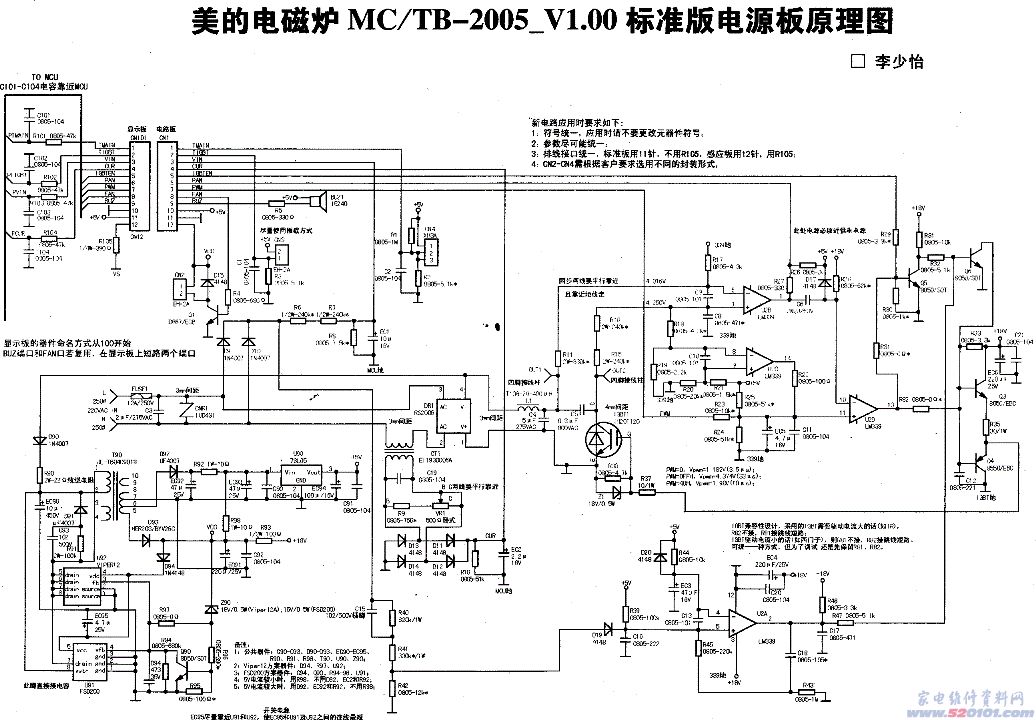

附電路設計圖:
