家用熱水器控溫加熱和過熱維護電源電路

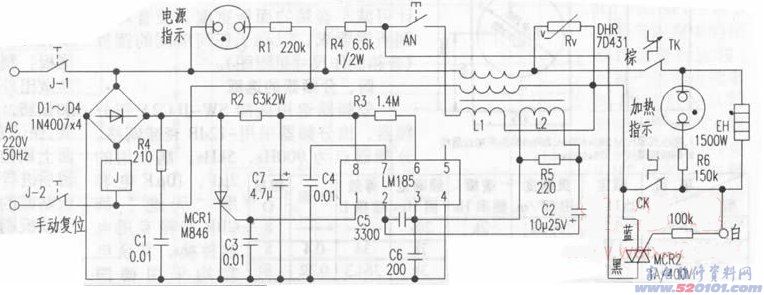

該型家用熱水器裝有LBX-10-1型漏電保護插頭，動作電流量≤30mA，動作時間0.1s，具備防空燒作用。其額定電流AC220V；最大功率1500W；短路容量60L。其電電路原理圖測繪工程如圖下所顯示，供檢修時參照。圖內有一個由塑料管帽封裝形式的三端元器件，經檢測和剖析電源電路后覺得它是一個1A／400V雙向可控硅(MCR1)，其開啟極串連一個100k電阻器構成的三端元器件。
電路圖講解

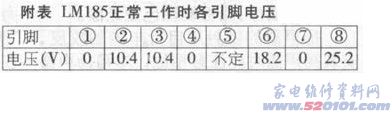

電源電路的左側一部分為漏電保護器，右側為家用熱水器控溫加熱和過熱維護電源電路。按住漏電保護插頭的校準功能鍵，J1、J2合閉，指示燈亮。一切正常時，溫控器TK合閉、CK閉合，加熱管EH得電對貯水器里的水開展加熱，與此同時加熱顯示燈亮。當溫度做到設置溫度時，TK斷開，EH關閉電源終止加熱，與此同時加熱顯示燈滅。當溫度下降到設置溫度時，溫控器TK又合閉，E通電又逐漸加熱……這般循環往復，保持家用熱水器器皿內溫度的基本上勻速運動。一旦種種原因造成走電，使穿過火線零線、零線的電流量不相同，漏電保護器便會動作。其動作基本原理是，L2繞阻磁感應的薄弱工作電壓經LM185的②、③腳鍵入，根據LM185N大過由①腳導出開啟工作電壓，開啟晶閘管MCR1關斷，這時AC220V工作電壓兒乎所有加進J電磁線圈繞阻上，J吸合，J1、J2快速斷開，斷開開關電源，維護洗澡的身體免遭觸電事故而威脅性命。假如家用熱水器溫控器無法控制，做到設置溫度時不斷開，EH插電再次加熱，溫度再次升高，抵達接近熔點100℃時CK斷開，EH關閉電源終止加熱。這時MCR2藍、黑兩邊關斷，產生火、零兩條線電流量相距30mA，MCR1被開啟關斷，J吸合，J1、J2快速斷開而斷開開關電源，避免空燒。原理圖中AN為校檢按鍵，按住時人為因素生產制造火、零兩條線電流量相距30mA上下，用以檢測漏電保護器在走電時能不能靠譜動作。附注所顯示為常規業務時LM185各管腳工作電壓值。

檢修案例
一臺RCD60C型家用熱水器，曾發生過熱狀況。以后漏電保護器校準功能鍵剛按住插電即動作跳起，沒法正常的工作中。經剖析，這很明顯是溫控器TK以前無法控制，抵達設置溫度不斷開，造成過熱溫控器CK斷開后無法校準，MCR2藍、黑兩邊插電即關斷，使漏電保護器維護動作，電熱水器不工作中。拆下來溫控器TK祛除接觸點的金屬氧化物后再次裝好，用火機加熱溫度傳感器囊，能聽見溫控器斷開的響聲，作用已修復，將溫控器再裝電源電路，用斜口鉗調節CK校準，通過以上解決后，該電熱水器徹底恢復過來。
