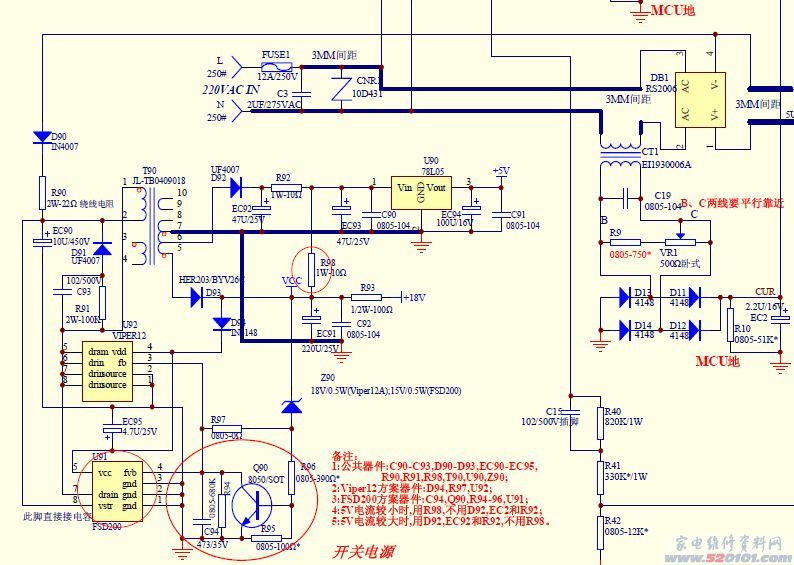

美的MC-EP201電磁爐，是2005年生產制造的規范通用性主線路板之一，在開關穩壓電源設計方案上，選用了新式七腳（FSD200）電源芯片，其外圍電路組件簡約、開關電源平穩靠譜、易檢修等特性。電磁爐新產品研發物美價廉，在福州場中很受大家喜愛。下邊向檢修界同行業們詳細介紹自己在檢修EP201電源芯片毀壞時，近期一時又找不著（FSD200）電源芯片，顧客又急修狀況下選用老款美的電磁爐MC-SY182、MC-EF105等電腦主板上的開關電源電路八腳集成ic（VIPEY12），根據外部間接性并提升三個組件代用修補后，均做到以前的實際效果。其辦法如下所示：
1、先拆卸MC-EP201電磁爐開關電源電路中，貼片式組件三極管Q90、電阻器R94、電力電容器C94、；及U91部位上損傷的七腳（FSD200）電源芯片；和功率電阻R90（22Ω/1W）。
2、升級焊住功率電阻R90（22Ω/1W）后；在位置U92部位上焊入八腳（VIPEY12A）電源芯片；在D94位置上焊入開關二極管IN4148；并在主線路板U92（VIPEY12A）電源芯片第3腳與第4腳中間連接18V穩壓二極管，4腳接穩壓二極管的正級，3腳接穩壓二極管的負級。查驗準確無誤后就可以通電調試，若整體無工作電壓導出時，可將18V的穩壓二極管兩腳互換就可以，但不危害和毀壞開關穩壓電源。
