        LM339比較器管腳圖
        LM339比較器引腳圖

        LM339內部有四組電壓比較器,本身電壓從( 2V- 36V)均可設計方案選中應用。
        比較器有:
        “正相反輸入端”各自為:第4腳,第6腳,第8腳,第10腳:有
        “同相輸入端”分別為:第5腳,第7腳,第9腳,第11腳:有“ 導出端”各自為:第2腳,第1腳,第14腳,第13腳:(第12腳為負級接地裝置端,第3腳為正級開關電源接整體開關電源 18V端)。每一個比較器“正相反輸入端”用“-”表明:“同相輸入端”用:“ ”表示:和一個導出端。當 端電位差高過,“-端時”導出端截至(導出端引路)。當-端電位差高過,“ 端時”導出端旋轉,使輸出端變成低電位差(導出端飽和狀態)。
        下邊以檢修美的MC—SY1913電滋爐為例子:
        一、“浪涌保護器”維護電路故障檢修:
        測比較器LM339第1腳導出端為高電平 4.5V為一切正常,若為低電頻時,應測LM339第7腳積分電路輸入端對地 2.1V電壓為一切正常,當電壓偏低、或0電壓時,則電阻器R22變值、或短路毀壞。若測LM339第7腳積分電路輸入端對地電壓、電阻器R22均一切正常時,測LM339第6腳正相反輸入端對地 1.9V電壓為一切正常。當電壓偏低、或0電壓時,則電阻器R34、R33、R50變值或引路,電力電容器C22、C23走電,二極管D14斷極引路毀壞。若LM339第6腳正相反輸入端對地電壓為一切正常,則LM339毀壞,拆換以上電子器件常見故障清除。
        二、髙壓維護電路故障檢修:
        當IGBT的集電結單脈沖電壓高過 1135V時,髙壓維護電源電路PWM占空比管控電源電路就姿勢維護,令I(lǐng)GBT功率減少,進而防止IGBT和主電源電路電子器件不會受到毀壞。檢修時先拆下來加溫線盤,測比較器LM339第14腳導出端為高電平 1.2V為一切正常,若是低電頻,則髙壓維護電源電路已姿勢。測LM339第9腳積分電路輸入端對地 4.2V電壓為一切正常,當電壓偏低時。為電力電容器C20走電、或電阻器R36變值引路。假如LM339第9腳積分電路輸入端對地電壓一切正常,則比較器LM339毀壞。拆換LM339后常見故障清除。此外;當浪涌保護電源電路、髙壓維護電路故障時,均導致電滋爐發生提炒鍋時“不警報不加溫”常見故障。
        三、同歩電路故障檢修:
        維修時先接好加溫線盤,測比較器LM339第2腳導出端對地 4.8V電壓為一切正常。若電壓偏低,測比較器LM339第4腳正相反輸入端對地 3.7V電壓為一切正常。當偏低時,則濾波電容器C2、5uf/275V無效、及電阻器R23(330K/2W)變值損傷。測比較器LM339第5腳積分電路輸入端對地 3.8V電壓為一切正常,當電壓偏低時,則電阻器R24(240K/2W)、R27(240K/2W)變值引路損傷、電力電容器C19走電、穩壓二極管Z3穿透、及CPU集成ic第9腳PAN-IRO導出電壓失土毀壞。均造成LM339第2腳導出端對地電壓偏低,拆換毀壞電子器件常見故障清除。
        四、推動變大電路故障檢修:
        測推動放絕大多數三極管Q9集電結對地 18V電壓為一切正常,測比較器LM339第10腳正相反輸入端對地 4.6V電壓為一切正常。當電壓偏低時,則電阻器R31變值。測比較器LM339第11腳積分電路輸入端對地 0.4V電壓為一切正常,當電壓偏低時,則電力電容器C15走電。測比較器LM339第13腳導出端對地 0.02V電壓為一切正常,當電壓偏低時,則電力電容器C101走電、或三極管Q8、基極B與發射極E穿透損傷,拆換毀壞電子器件后常見故障清除。
        此外:當二極管D17、D19、三極管Q8主要參數無效,電力電容器C25走電、同歩電壓較為電源電路、推動運算放大器損傷時,均導致電滋爐發生“警報不加溫”常見故障。該方式適用:美的電滋爐主線路板選用片式LM339電源電路時檢修參照,用500型“三用表”檢測為標準。
        圖下:

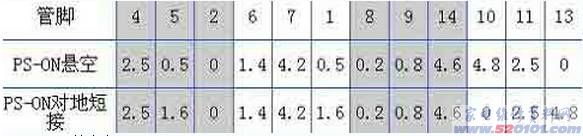

        LM339管腳電壓值
        LM339引腳電壓值
