接修一臺美的C21-SH2133電滋爐,通電啟動放鍋加溫時一切正常,關閉設備電滋爐關持續,即使沒放鍋依然低輸出功率加溫,電流量為2A。拆卸剖析,三極管Q5.Q6構成IGBT-EN電路,CPU集成ic依據電力網電壓檢測.電流量檢測.髙壓檢測.炒鍋溫度檢測,IGBT管溫度檢測及同歩較為電路抽樣電壓開展鑒別后,根據占空比管控及IGBT-EN電路將Q6的集電極電壓降低,使電壓比較器U2D的13腳導出端為低電頻,IGBT管截至,處在待機情況。關鍵查驗Q5.Q6,發覺Q6發送集與集電極中間走電,將Q6換后,通電調試,整體恢復過來,能一切正常徹底自動開關機。

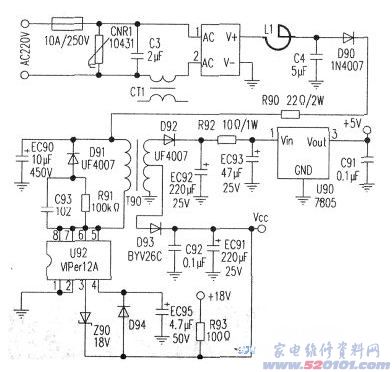

附路線電路原理圖:
附路線電路原理圖:
