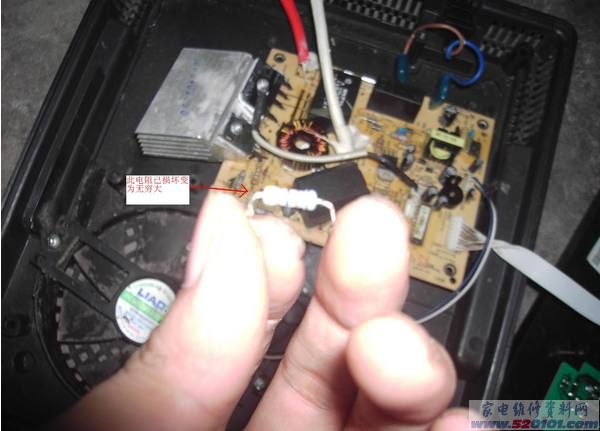

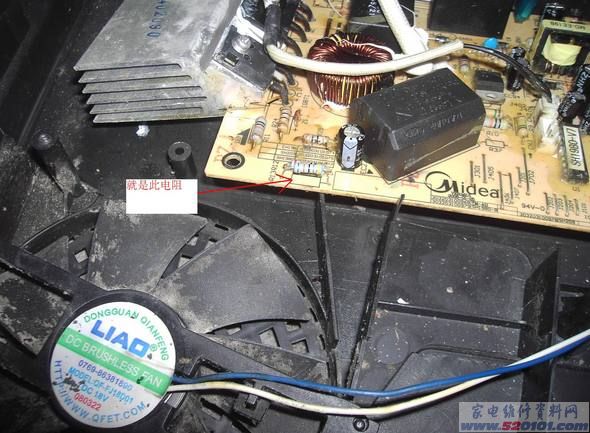

接修一臺型號規格為美的C19-SH1980電滋爐,常見故障為啟動放鍋不加溫無間斷檢鍋情況,要把鍋具拿高一點(1CM上下)再放下去才可以加溫,猜疑是檢鍋電源電路有什么問題,經查驗為R13(430K)脈沖檢鍋分壓電阻毀壞(電阻值調成無窮);
據我所掌握通常檢鍋電源電路有二種(此電滋爐為第二種):
1電壓互感器檢鍋:
互感器變電器次級線圈磁感應出隨初中級電流量尺寸而同歩轉變的工作電壓,經全橋整流器、過濾、電阻分壓后送至CPU相對應作用腳底檢驗。在無鍋具時,線盤和串聯諧振電容器振蕩時間長,動能衰減慢,穿過電壓互感器初中級電流量較少,次級線圈工作電壓就低,CPU分辨無鍋。有鍋具時,因為有適合材料的鍋具的添加,線盤和串聯諧振電容器中間的振蕩減振增加,動能衰減快,在初中級轉變的電流量大,在次級線圈磁感應出的流程大,CPU分辨有鍋。
2脈沖檢鍋電源電路:
IBGT的C極髙壓脈沖經電阻分壓后送至CPU相對應的檢驗作用腳底。無鍋具時,線盤和串聯諧振電容器的隨意振蕩時間長,動能衰減長。在單位時間內,脈沖數量少,在有鍋具時,因為鍋具的減振添加,動能衰減迅速,單位時間內脈沖的數量就比無鍋具時要多許多,CPU依據脈沖總數的有多少來辨別能否有適合材料的鍋具。


疑慮:依據以上基礎理論而言R13毀壞應當自始至終檢鍋不加溫,疑慮的是為何把鍋具拿高1CM上下就能加溫呢?期待能和各位溝通一下。請評價留言板留言。
