消毒柜具備高溫、活性氧消毒和保溫三種作用

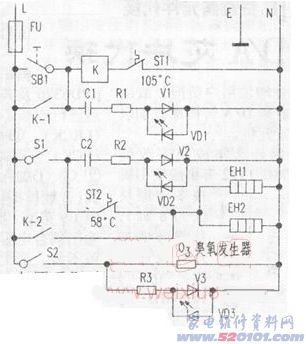

一、電路圖講解該消毒柜具備高溫、活性氧消毒和保溫三種作用。通常情況下按消毒電源開關SB1，電壓加至汽車繼電器K使其吸合，常開觸點K-1、K-2合閉。在其中K-1為汽車繼電器K給予自維持開關電源，與此同時經電阻器c1、R1降血壓后為消毒顯示燈VD1(紅)給予開關電源，消毒顯示燈VD1亮。K-2合閉，電壓加于電加熱管EH1、EH2發燙，對物件開展高溫消毒。當消毒柜里溫度做到105℃時，溫度控制板ST1斷掉，高溫消毒終止。接入活性氧電源開關s2，臭氧消毒機工作中，對消毒物件開展活性氧消毒，與此同時活性氧消毒顯示燈VD3(紅)亮。消毒物件必須開展保溫時，接入保溫電源開關s1，電壓經ST2加至電加熱管EH1、EH2，使其發燙。當消毒柜里溫度超出58℃時，ST2斷掉，EH1．EH2終止加溫，柜里溫度降低。當柜里溫度降低至一定值時，溫度控制板ST2又合閉，電加熱管又受電，柜里溫度升高，反復以上全過程使柜里溫度維持在一定區域內。VD2(綠)為保溫顯示燈，隨保溫情況轉變而變化。圖內V1、V2、V3用于維護VD1、VD2、VD3，以防高反方向工作電壓使其毀壞。

二、應用常見問題光電消毒柜開關電源選用單相電三孔插頭，因此電源插座應該有接地保護端，確保機殼靠譜接地裝置。打開／關掉箱門應在關閉電源情況下開展。
三、檢修(見附注)
