一種用單片機設計控制及選用

文中詳細介紹一種用單片機設計控制及選用IGBT高頻率、髙壓、大電流量開關管的高燒效環境保護電滋爐電路。

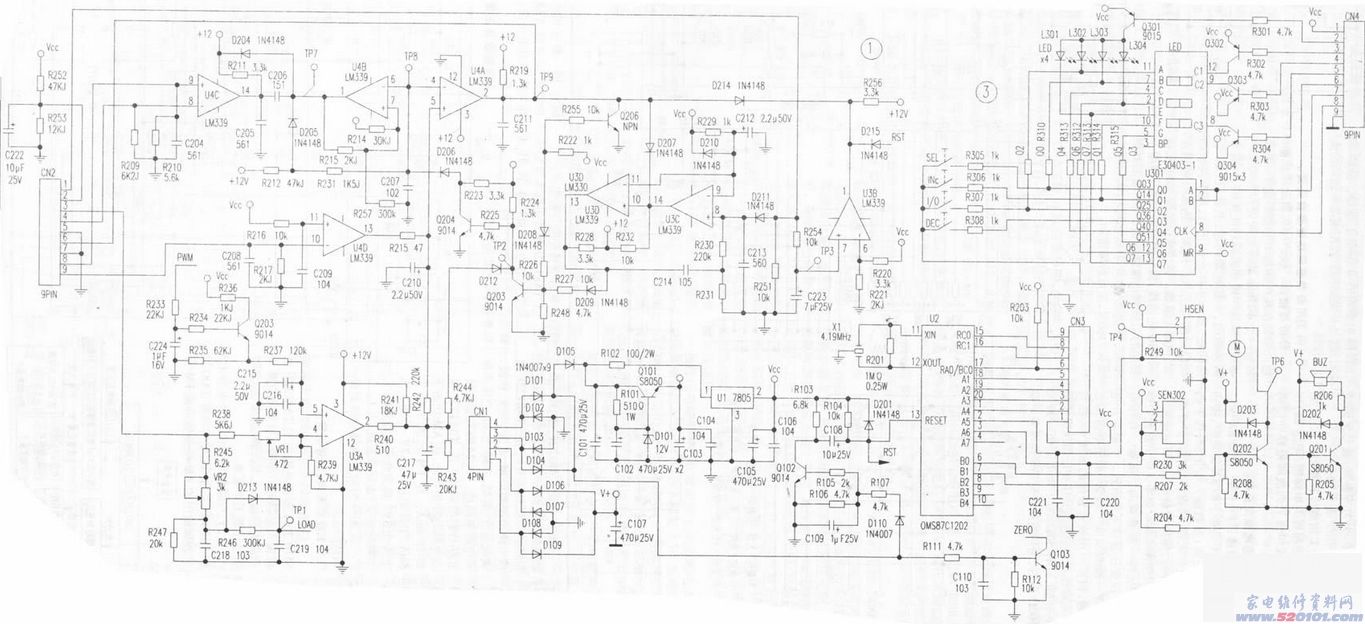

主控制電路見圖1所顯示，由開關電源、單片機設計(87c1202)、2個LM339以及外部電路構成87C1202為2K運行內存，8位單片機設計，在其中有雙路A／D變換鍵入，一路②腳用以灶面溫度控制，控制溫度沒為60～250℃(分成5個段)。另一路③腳用以IGBT過熱維護，設置溫度為83℃。功率全自動控制由④腳取樣；⑩腳為占空比輸出，控制整體輸出功牢；⑨腳為維護輸出端，電路若有出現異常，該腳輸出為低電，使逆變電源輸出截上。87C1202還進行全自動功率控制，使炒鍋與不銹鋼蒸鍋的功率勻速運動，電力網電流起伏時全自動調節功率和對火力點擋、溫度擋、按時擋的控制。還對電機風扇、峰鳴訊響及常見故障編碼等開展控制及設置。LM339以及外部電路進行一系列欠壓保護、過電壓及占空比波形產生與輸出等作用。

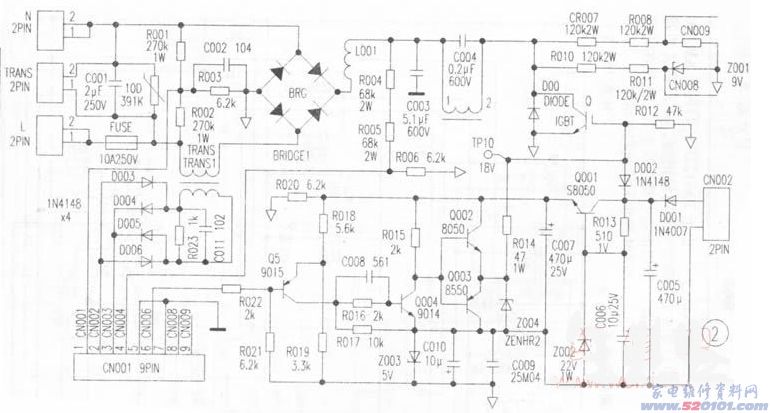

圖2為主導逆變電源電路，由促進電路和取樣電路等構成，IGBT大多數依據不一樣功率(1300w、1600w、1800W)各自選用便捷企業的40N150D和西門子PLC的SKW25N120等。

圖3為實際操作表明電路，由開重要、菜單鍵、調整鍵，個3位數碼顯示管及一個譯碼器電路構成。

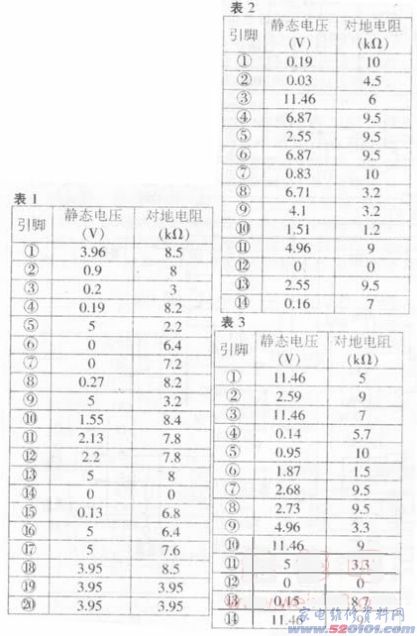

表1、表2、表3各自為87C1202、U4(LM339)、U3(M339)的評測數據格式。
該電路已使用于很多知名品牌電磁爐，如：臺灣品牌“正妻子”、澳大利亞“澳洲袋鼠”、廣東省“美而浦”、“小鴨子”、中山市“雨泉”、“萬升”，“惠康”、佛山順德“順勝”等。
