容聲ZLP78-W1型立式短視頻消毒碗柜具備高溫/臭氧消毒雙作用,既可高溫或活性氧獨立消毒殺菌,游人高溫/活性氧與此同時消毒殺菌。文中詳細介紹該消毒碗柜電路基本原理及常見問題的維護保養方式,僅供參考.

一、構造與電路
該消毒碗柜為立式放置,選用雙室雙開門構造,左消毒室選用遠紅外線加熱管開展125℃高溫消毒;右消毒室選用臭氧消毒機造成活性氧開展殺菌和遠紅外線加熱管以80℃超低溫烘干處理食具茶器,可用耐高溫較低的塑膠食具及寶寶奶具消毒殺菌。

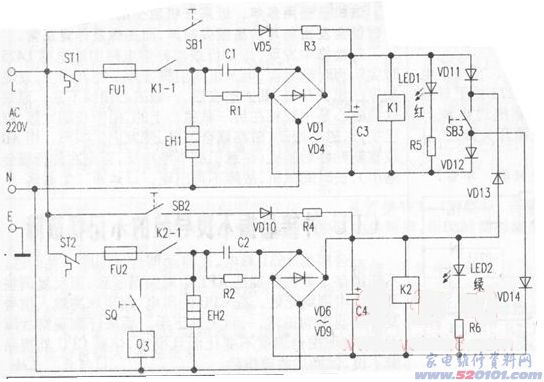

該消毒碗柜電路基本原理如圖下所顯示。關鍵由高溫消毒電路和臭氧消毒、超低溫烘干處理電路兩部份構成。
1.高溫消毒電路。
如電路電路原理圖上邊一部分所顯示。接入開關電源,按一下左消毒室的運行功能鍵SB1,高溫消毒顯示燈(鮮紅色)LED1亮,表明高溫消毒逐漸。電壓經穩壓管VD5半波整流、電阻器R3過流保護、電容器c3過濾后導出直流電低電壓使直流繼電器K1吸合,接觸點K1—1合閉。這時,電壓又經高溫消毒溫度控制器ST1、過熱商業保險器FU1、常開觸點K1—1后分為雙路。一路經電容器C1降血壓、穩壓管VD1~VD4橋式整流、電容器c3過濾后為K1給予保持吸合電流量。另一路加到遠紅外線加熱管EH1兩邊,EH1發燙使左消毒室提溫,當溫度升到125℃時,ST1接觸點全自動斷掉,斷開高溫消毒電路開關電源,K1釋放出來,K1-1校準,EH1終止發燙,LED1滅掉,表明高溫消毒結束。
2.臭氧消毒、超低溫烘干處理電路。
臭氧消毒機O3與活性氧自動門電源開關SQ串連后,并在遠紅外線加熱管EH2兩邊。當右門開啟時,SQ處在斷掉情況,O3不工作中。合上右門時,壓動SQ使其接觸點合閉,O3電路接入處在待命狀態。按一下右消毒室的運行功能鍵SB2,臭氧消毒顯示燈(翠綠色)LED2亮,活性氧放電管充放電,水解放電管周邊氣體,造成活性氧對食具消毒殺菌。與此同時EH2發燙烘干處理食具,當右消毒室溫度升到80℃時,超低溫消毒殺菌溫度控制器ST2斷掉,斷開臭氧消毒及超低溫烘干處理電路開關電源,停止工作。
若半途必須終止消毒殺菌,按一下停止功能鍵SB3,K1和K2被SB3瞬間短路故障,K1和K2釋放出來,K1-1和K2-1校準,消毒碗柜停止工作。
二、常見問題的維護保養方式
1.LED1沒亮,不可以開展高溫消毒。
該常見故障多是開關電源堵塞而致。關鍵查驗FU1,次之查驗SB1、VD5、ST1、K1、K1—1、C1、VD1~VD4、C3等是不是接觸不良現象、穿透或燒毀,如需拆換FU1應先確定電路已無短路故障狀況。
2.LED2亮,不可以開展高溫消毒。
LED2亮,表明直流穩壓電源及液壓控制系統工作中一切正常。而不可以開展高溫消毒多是EH1兩邊連接頭空氣氧化造成開關電源堵塞或遠紅外線加熱管內部電阻絲燒壞。用數字萬用表檢驗分辨,消除金屬氧化物再次接牢連接頭或拆換EH1,常見故障即清除。
3.高溫消毒后不可以自動開關機。
此常見故障大部分是STl接觸點煅燒粘死而致。那樣,當高溫消毒室溫度升到125℃時,ST1不可以全自動斷掉開關電源。
4.LED2亮,能烘干處理食具,不可以開展臭氧消毒。
關鍵查驗SQ是不是一切正常觸碰;若SQ一切正常,則是O3內部短路或元件毀壞。因為O3電子器件裝在塑料盒子內,并且用環氧樹酯封固不容易折解,提議用同樣型號臭氧消毒機拆換為宜。
5.按終止功能鍵,失效。
該常見故障多是SB3接觸不良現象而致。維修或拆換SB3就可以。若SB3一切正常,查驗VD11~VD14點焊是不是脫焊,找到有關脫焊點再次焊牢,常見故障即清除。

一、構造與電路
該消毒碗柜為立式放置,選用雙室雙開門構造,左消毒室選用遠紅外線加熱管開展125℃高溫消毒;右消毒室選用臭氧消毒機造成活性氧開展殺菌和遠紅外線加熱管以80℃超低溫烘干處理食具茶器,可用耐高溫較低的塑膠食具及寶寶奶具消毒殺菌。
該消毒碗柜電路基本原理如圖下所顯示。關鍵由高溫消毒電路和臭氧消毒、超低溫烘干處理電路兩部份構成。
1.高溫消毒電路。
如電路電路原理圖上邊一部分所顯示。接入開關電源,按一下左消毒室的運行功能鍵SB1,高溫消毒顯示燈(鮮紅色)LED1亮,表明高溫消毒逐漸。電壓經穩壓管VD5半波整流、電阻器R3過流保護、電容器c3過濾后導出直流電低電壓使直流繼電器K1吸合,接觸點K1—1合閉。這時,電壓又經高溫消毒溫度控制器ST1、過熱商業保險器FU1、常開觸點K1—1后分為雙路。一路經電容器C1降血壓、穩壓管VD1~VD4橋式整流、電容器c3過濾后為K1給予保持吸合電流量。另一路加到遠紅外線加熱管EH1兩邊,EH1發燙使左消毒室提溫,當溫度升到125℃時,ST1接觸點全自動斷掉,斷開高溫消毒電路開關電源,K1釋放出來,K1-1校準,EH1終止發燙,LED1滅掉,表明高溫消毒結束。
2.臭氧消毒、超低溫烘干處理電路。
臭氧消毒機O3與活性氧自動門電源開關SQ串連后,并在遠紅外線加熱管EH2兩邊。當右門開啟時,SQ處在斷掉情況,O3不工作中。合上右門時,壓動SQ使其接觸點合閉,O3電路接入處在待命狀態。按一下右消毒室的運行功能鍵SB2,臭氧消毒顯示燈(翠綠色)LED2亮,活性氧放電管充放電,水解放電管周邊氣體,造成活性氧對食具消毒殺菌。與此同時EH2發燙烘干處理食具,當右消毒室溫度升到80℃時,超低溫消毒殺菌溫度控制器ST2斷掉,斷開臭氧消毒及超低溫烘干處理電路開關電源,停止工作。
若半途必須終止消毒殺菌,按一下停止功能鍵SB3,K1和K2被SB3瞬間短路故障,K1和K2釋放出來,K1-1和K2-1校準,消毒碗柜停止工作。
二、常見問題的維護保養方式
1.LED1沒亮,不可以開展高溫消毒。
該常見故障多是開關電源堵塞而致。關鍵查驗FU1,次之查驗SB1、VD5、ST1、K1、K1—1、C1、VD1~VD4、C3等是不是接觸不良現象、穿透或燒毀,如需拆換FU1應先確定電路已無短路故障狀況。
2.LED2亮,不可以開展高溫消毒。
LED2亮,表明直流穩壓電源及液壓控制系統工作中一切正常。而不可以開展高溫消毒多是EH1兩邊連接頭空氣氧化造成開關電源堵塞或遠紅外線加熱管內部電阻絲燒壞。用數字萬用表檢驗分辨,消除金屬氧化物再次接牢連接頭或拆換EH1,常見故障即清除。
3.高溫消毒后不可以自動開關機。
此常見故障大部分是STl接觸點煅燒粘死而致。那樣,當高溫消毒室溫度升到125℃時,ST1不可以全自動斷掉開關電源。
4.LED2亮,能烘干處理食具,不可以開展臭氧消毒。
關鍵查驗SQ是不是一切正常觸碰;若SQ一切正常,則是O3內部短路或元件毀壞。因為O3電子器件裝在塑料盒子內,并且用環氧樹酯封固不容易折解,提議用同樣型號臭氧消毒機拆換為宜。
5.按終止功能鍵,失效。
該常見故障多是SB3接觸不良現象而致。維修或拆換SB3就可以。若SB3一切正常,查驗VD11~VD14點焊是不是脫焊,找到有關脫焊點再次焊牢,常見故障即清除。
