三角牌電腦上電飯鍋為例子

電腦上電飯鍋，因其保溫特性好，功能完善，方便使用很受大家喜愛，但其自動控制系統的溫控開關、電子器件毀壞后卻難以購買到也偏貴。為了更好地處理這些難點，小編對路線開展了一部分修改，修復了電飯鍋的全自動煮飯作用。再配備上煮飯、保溫顯示燈，應用或是較便捷靠譜的。文中以三角牌電腦上電飯鍋為例子，詳細介紹修改方式僅供參考。
該電飯鍋不可以運行加溫、無源蜂鳴器常鳴不僅、四個顯示燈也不亮、“運行”“按時～作用”三個功能鍵也失效。經查驗，直流電流12V、5V一切正常，操縱蜂鳴聲的IC16腳持續導出0．4—2．2V交替變化電壓．而推動電加熱器的三極管Q1的基極卻無法得到IC17腳應導出的0．8V電壓(評測為0V)，從而分辨電子器件已喪失操縱作用。

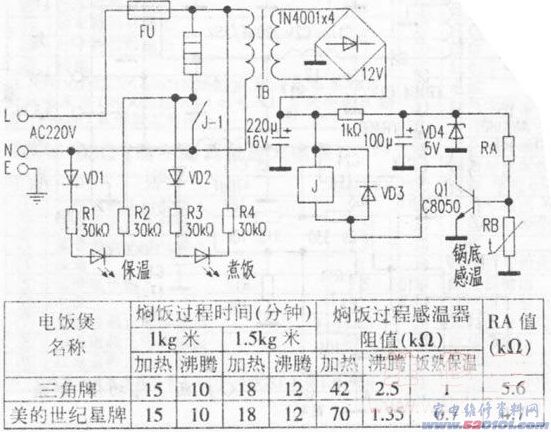

修改后的電源電路如下圖(按實體制作)所顯示。其基本原理是運用鍋底溫度控制器隨鍋底溫度感應器的阻值轉變，來操縱Q1的基極電壓轉變，完成操縱Q1的關斷截至，推動汽車?yán)^電器J吸合釋放出來，再根據汽車?yán)^電器觸點給電加熱器通關閉電源，進行煮飯的整個過程。
電飯鍋燜干飯一般分三個全過程(如表所顯示)。最先找到飯熟關閉電源時的鍋底溫度控制器的阻值。依據工作經驗，一公斤米燜干飯，加溫約15分鐘、燒開約10分鐘，這時鍋底約103℃，飯已熟，侍進到保溫環節則為時插電/時關閉電源的保溫燜飯，這時溫度控制器的阻值該是關閉電源時RB的阻值(評測三角牌為1k，美的世紀星為700Ω)。這時Q1基極電壓0．8V關斷，小于0．7V截至。
由圖得知RA、RB一同決策Q1基極電壓。RB值明確后再選中令Q1基極電壓為0．7V時的RA值。

RA值選中方式為：用與RB等價的固定不動電阻器接進Q1的基極上，再用一只10k可變電阻接進RA部位上，逐漸可變電阻調在4k部位，插電后，Q1基極應是0．8V，隨后將可變電阻逐漸調高，當基極電壓降至0．7V時終止調節，記錄下來可變電阻阻值，這一阻值便是應取的RA值(三角牌為5．6k，美的世紀星為4．7k)。
RA值選中后以確定電阻器更換接好，將溫度感應器按圖接上，逐漸燜飯實驗。在燜飯加溫和燒開全過程中煮飯燈亮了，Q1基極為0．8V，大概25min后，因鍋底溫度持續上升、溫度控制器阻值持續縮小(參考附注)。當溫度控制器阻值降到1k時Q1基極電壓降至0．7V，Q1截至、汽車?yán)^電器釋放出來、電加熱器關閉電源，煮飯燈滅、保溫?zé)袅亮耍划?dāng)飯溫降低后，Q1基極電壓上升，Q又關斷，汽車?yán)^電器吸合又加溫，循環往復以保溫。依據飯熟后的品質(沒生不焦)適度調節RA(飯糊RA調高，飯生RA凋小)。
顯示燈可運用原先的保溫和煮飯燈，接線方法如下圖。將原路線所有斷開，新接2個二極管VD1、VD2和四個30k電阻器。
