無源蜂鳴器傳出“滴滴滴”警報語音提示

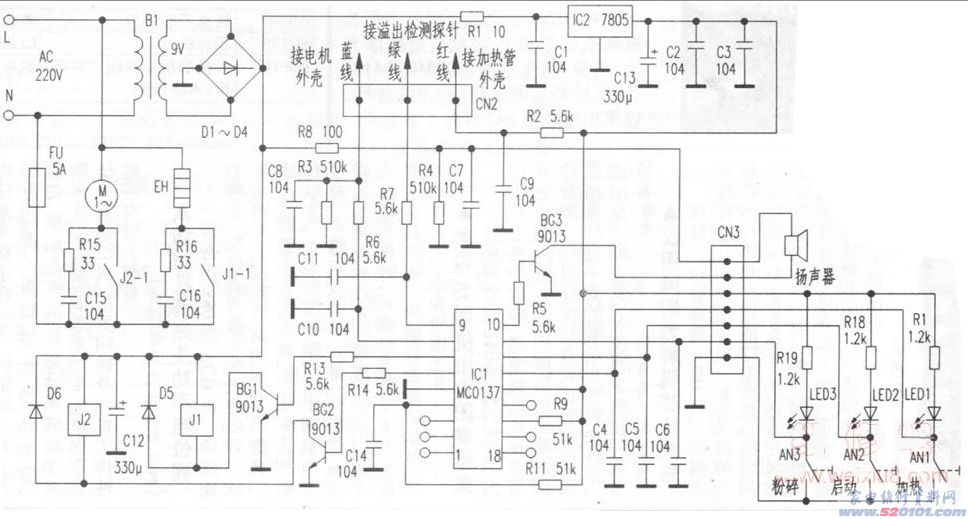

格來德TP-800B型全自動豆漿機選用全智能控制技術系統，完成造紙自動化技術，具備破碎、加熱及少水維護、燒開防堵等作用。小編依據實體測繪工程其電電路原理圖，如下圖所示。
故障狀況：該豆漿機在按運行鍵(自動式情況)后，不磨漿、不加熱，約20分鐘后無源蜂鳴器傳出“滴滴滴”警報語音提示，與此同時三個顯示燈閃動；該設備獨立破碎作用一切正常，但無法獨立加熱。
剖析維修：該狀況表明開關電源、微處理器程序執行一切正常；不可以獨立加熱，分辨故障關鍵在加熱控制回路。拆卸外殼，用表測加熱管EH兩邊的阻值為6Ω上下，基本上一切正常。然后接入開關電源，獨立按加熱功能按鍵，用表測場效應管IC1⑦腳有5V的工作電壓，再測三極管BG1的b—e極電壓為0V，c極其12V，分辨可能是其b—e結短路故障或電阻器R13引路而致。然后用醫用鑷子立即短路故障BG1的c—e極，這時可聽見汽車繼電器J1吸合聲，加熱管EH逐漸加熱。焊下BG1查驗確損壞，用一個9013焊住后，豆漿機加熱一切正常，故障清除。
總結：因三極管BG1毀壞，加熱管EH不可以對豆槳加熱至上溢，微處理器接受不上豆槳第一次上溢命令，使系統不可以向下開展，因此在20分鐘后，無源蜂鳴器傳出“滴滴滴”警報語音提示。
