留意：PSY18A/20A同PSY18B電路故障剖析一樣
故障編碼
E01 短路（主感應器出現異常）E05 短路故障（散熱器感應器）
E02 短路故障（主感應器出現異常）E06 高溫（散熱器感應器）
E03 高溫（主感應器出現異常）E07 低電壓維護
E04 短路（散熱器感應器）E08 高電壓維護
E01 過零檢驗電路
文件目錄
一、 數碼顯示管表明故障編碼
①、E01、E02、E03代碼 ②、E04、E05、E06編碼 ③、E07、E08代碼
二、 通電沒反應
①、燒保險絲管 ②、高、低電壓開關電源電路故障 ③、校準電路故障 ④、結晶電路故障
三、 不加溫、無警報聲
①、浪涌保護電路故障 ②、 18V電壓維護電路故障 ③、電流量維護電路故障
四、 檢不上鍋、有警報聲、與此同時還隨著“滴答聲”
①、檢鍋電路故障
五、 檢不上鍋、有警報聲
①、IGBT髙壓維護電路故障 ②、電流量檢驗電路故障 ③、推動、震蕩、同歩電路故障
六、 控制面板功能鍵無反映、數碼顯示管表明不全、標示燈不閃
①、表明板故障 ②、主控芯片故障
七、 離心風機不轉
八、 無源蜂鳴器不響
附則：
①、集成ic引腳數據測試全集
②、電路電路原理圖
MC-PSY18B電滋爐電路故障剖析
一、數碼顯示管表明故障編碼
（一）、E01、E02、E03代碼
故障剖析： 發生該故障是表明炒鍋溫度測量電路中的溫度傳感器（瓷器控制面板下邊的主感應器）發生問題（斷、短路故障、電阻值不會改變）、過零檢驗電路，因而大家可將故障范疇精準定位在炒鍋溫度測量電路、主控芯片IC上及過零檢驗電路上。
故障分辨： ①發生E01時要分辨是炒鍋溫度測量電路或是過零檢驗電路。用萬用表測量主集成ic的第17腳，一切正常是候該電壓為 0。54V，假如該電壓異常就表明過零檢驗電路有什么問題；假如該電壓一切正常，則表明是炒鍋溫度測量電路發生故障。 ②炒鍋溫度測量電路維修步驟。將整體開關電源斷掉，隨后將溫度傳感器的接線端子從電路板上拔下，用萬用電表的200M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的上升或是降低而阻值持續降低或是升高。用電鉻鐵給溫度傳感器開展升溫，用萬用表測量該電阻器時它的阻值會產生變化。假如不可以測量到該溫度傳感器的電阻值或是是加溫時的阻值不會改變，表明該溫度傳感器在內部產生斷、短路故障或是是內部有變質。換掉新的同尺寸的溫度傳感器，故障清除。 ③當在以上檢驗時測出溫度傳感器是好的，表明能清除溫度傳感器自身的問題，因此大家應當將故障放進后續電路中搜索。實際搜索如下所示：一般發生此故障時在主控芯片IC的第25腳的電壓基本上貼近5V或0V，那麼我們可以先測量IC的第25腳電壓多少錢來實現分辨故障是在主控芯片IC或是在外部電路。在常溫狀態第25腳標準值為0。6V，假如測量的電壓為0。6V，表明前面溫度測量電路一切正常，問題發生在主控芯片IC。假如測量的第25腳電壓不以0.6V，這時可以用萬用表測量電阻器R6、C5、R17這3個電子器件是不是完好無損，將有什么問題的元器件換掉新的；假如元器件一切正常，則可以分辨主控芯片IC發生故障，拆換同樣型號集成ic就可以清除故障。 ④過零檢驗電路維修步驟。測量主集成ic的第17腳電壓不以 0。45V，可以用萬用表測量Q4的基極是不是有 ？V電壓。如果有此電壓，可以用萬用有測量Q4、R70、C11是不是一切正常，元器件一切正常可以變更主集成ic。假如不存在電壓，可測量D301、D300、R308、C40是不是一切正常。
（二）、E04、E05、E06編碼
故障剖析： 發生該故障是表明IGBT溫度測量電路中的溫度傳感器（散熱器上邊的溫度傳感器）發生問題（斷、短路故障或電阻值不會改變），因而大家可將故障范疇精準定位在IGBT溫度測量電路及主控芯片IC上。 檢驗流程： ①將整體開關電源斷掉，隨后將溫度傳感器的接線端子從電路板上拔下，用萬用電表的200M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的上升或是降低而阻值持續降低或是升高。用電鉻鐵給溫度傳感器開展升溫，用萬用表測量該電阻器時它的阻值會產生變化。假如不可以測量到該溫度傳感器的電阻值或是是加溫時的阻值不會改變，表明該溫度傳感器在內部產生斷、短路故障或是是內部有變質。換掉新的同尺寸的溫度傳感器，故障清除。 ②當在以上檢驗時測出溫度傳感器是好的，表明能清除溫度傳感器自身的問題，因此大家應當將故障放進后續電路中搜索。實際搜索如下所示：一般發生此故障時在主控芯片IC的第25腳的電壓基本上貼近5V或0V，那麼我們可以先測量IC的第25腳電壓多少錢來實現分辨故障是在主控芯片IC或是在外部電路。在常溫狀態第25腳標準值為0。6V，假如測量的電壓為0.6V，表明前面溫度測量電路一切正常，問題發生在主控芯片IC。假如測量的第25腳電壓不以0.6V，這時可以用萬用表測量電阻器R6、C5、R17這3個電子器件是不是完好無損，將有什么問題的元器件換掉新的；假如元器件一切正常，則可以分辨主控芯片IC發生故障，拆換同樣型號集成ic就可以清除故障。 [Page]
（三）、E07、E08編碼
故障剖析： 發生該故障是表明電壓檢驗電路發生問題或是電壓鍵入起伏比較大，超過電壓的設計方案范疇（150V—250V）。 檢驗流程： ①最先用萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時電滋爐的高、低電壓維護便會姿勢，這時與電滋爐自身不相干。待配電電壓恢復過來以后就可以全自動清除該故障。 ②假如測量的溝通交流電壓是常規的，則表明電滋爐內部的電壓檢驗電路發生了維護姿勢。維修如下所示：一般發生該故障時，三極管Q7的發射極電壓會很低或是很高（射極跟隨器），大家只需測量該引腳的電壓是不是過低或過越高越可以實現分辨。在一切正常時的電壓為3.14V。假如該引腳測量的電壓一切正常，則表明主控芯片IC自身損壞，換掉新的同規格型號IC故障就可以清除。假如測量的電壓異常, 拆下來電路板，用數字萬用表檢驗D300、301、R309、R8、R18、R29阻值是不是一切正常、檢驗C29、EC4是不是有走電、穿透狀況、檢驗三極管Q7是不是毀壞。
二、通電沒反應
故障剖析： 通電不啟動一般是由開關電源電路、校準電路、晶體振蕩電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以分辨是哪部分電路發生問題，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障位置： 開啟外殼，查驗保險絲管是不是燒毀，假如商業保險完好無損管，接好開關電源，用萬用表測量三端穩壓管7805的導出腳是不是有 5V的電壓導出。要是沒有此電壓導出，則表明故障很有可能發生開關電源配電一部分。假如測量7805有 5V電壓導出，可以用萬用表測量主集成ic的第8腳電壓，假如測量的電壓是0V，則表明該故障很有可能由校準電路造成。假如測量的第8腳電壓為 5V，表明校準電路一切正常，故障極有可能在晶體振蕩電路。
檢驗流程：
（一）、燒保險絲管
①造成此故障的絕大多數緣故是IGBT自身毀壞或是是同歩、震蕩、推動電路發生問題所致使的。因為此故障較為嚴重，一般含有其他的電子器件毀壞一起發生，如IGBT、整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻接好開關電源調試，不然會很有可能再造成燒保險絲管。換掉同尺寸的熔斷絲，隨后用萬用表查驗IGBT、整流橋堆是不是穿透，若有毀壞，將損壞元器件卸下來，換掉同樣型號的電子器件。再用萬用表去查驗鉗位二極管D21、電阻器R12，測量這兩個元器材件時務必卸下來才可以開展精確性的測量。 ②換掉新的元器件后，可以參考——推動、震蕩、同歩電路維修步驟的檢查方式對它進行詳盡查驗，在確定各電路一切正常工作中后才可布線盤調試。
（二）、高、低電壓開關電源電路故障 ①通電用萬用表測量U2穩壓電源（7805）的輸入輸出端沒有5V的電壓導出，這時可測量三端穩壓器7805的鍵入端是不是有18V的電壓鍵入，若有18V鍵入而無5V電壓導出，在清除后續配電電路一切正常的情形下可能是U2(7805)毀壞。并非18V開關電源鍵入則故障就在前面開關電源電路電路中。
②18V鍵入電壓請測量D31的正級是不是有19V電壓，如果有19V電壓，可以分辨是D31引路。要是沒有19V電壓，請測量EC22電容器的正級是不是有19V電壓，測量有19V電壓，則表明電壓電壓互感器L101發生問題，拆換就可以消除故障。 ③沒有19V電壓，可測量集成ic（VIPER12A）的第5至8腳是不是有近300V的電壓鍵入。如果有此電壓輸入，在關閉電源的狀況下要萬用表測量D30、D33、C50、Z10是不是一切正常，以上元器件一切正常，表明集成ic（VIPER12A）自身毀壞。要是沒有300V的電壓鍵入，可以測量整流橋堆的第4腳是不是有300V電壓導出，有電壓輸出檢驗D101、R101、EC101。沒有電壓導出，查驗整流橋堆的第1、2腳是不是有220V溝通交流鍵入，如果有溝通交流鍵入，則可以分辨是整流橋堆毀壞。沒有溝通交流鍵入，查驗220V電壓鍵入控制回路。 （三）、校準電路故障 在測量主集成ic的第8腳電壓為0V的情形下，可以測量Q3的基極是不是有 2.2V的電壓，要是沒有可查驗R61、Z1、R16。假如電壓一切正常，可以用數字萬用表認真仔細下列元器件：Q3、R4、C7是不是一切正常，倘若元器件經查驗一切正常，可拆換主集成ic。 （四）、結晶電路故障 查驗電容器C2、C3是不是有走電、穿透狀況。假如這兩個元器件只需在其中一個發生問題便會造成異常工作中。假如以上電容器是常規的，再將晶振電路（8M）卸下來，換掉新的同尺寸的晶振電路通電調試。如果是晶振電路自身毀壞，則換掉好的晶振電路以后故障可清除。假如依然不可以啟動，則只有拆換主板芯片。 [Page]
三、不加溫,無警報聲
故障剖析： 不加溫,無警報聲一般是由浪涌保護電路、 18V電壓維護電路、電流量維護電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以確定是哪個部分電路發生問題，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障位置： 開啟外殼，斷掉電磁線圈盤。通電開機后用萬用表測量IC3（LM339）的第1、2腳（兩腳連在一起），一切正常業務時該引腳的電壓數值 5V，假如不以 5V則極有可能是浪涌保護電路或 18V電壓維護發生故障。假如測量的電壓為 5V，可以再次用萬用表測量三極管Q5的集電結是不是為2.2V。如果有此電壓，表明電流量維護已姿勢。
檢驗流程：
（一）、浪涌保護電路故障 ①浪涌保護器單脈沖一般是開關電源中產生在只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到毀壞，維護電路會在IC3的第2腳導出一脈沖信號促進IGBT停止工作，當浪涌保護器之后電路會全自動恢復過來。分辨是浪涌保護電路發生故障后可以用萬用表測量IC3的第5腳是不是為10V的標準電壓。要是沒有10V電壓或電壓值不對，可以查驗穩壓管Z4是不是有什么問題。假如該電壓一切正常可以再次測量第4腳電壓，一切正常情況時該引腳電壓會低于第5腳，如果是小于第5腳，可以拆換IC3（LM339）。假如測量的電壓值超過第5腳，促使IC3產生旋轉，進而導出低電頻促使IGBT停止工作。 ②第4腳電壓超過第5腳后，可以斷掉開關電源，用數字萬用表對下列元器件R39、R27、C23、C36、R2開展測量分辨是不是一切正常。拆換異常的元器件，故障就可以清除。
（二）、 18V電壓維護電路故障 假如在測量IC3的第1、2腳時電壓為0V時，而又可清除是浪涌保護電路以外，則極有可能是 18V電壓維護電路產生維護。 18V保護電路是為了避免該電壓過低，而導致IGBT發燙而燒毀。在正常情況下的情況下第6腳外接了 10V的穩壓二極管Z4，因而該引腳電壓會保持不變，假如電壓不對，則可能是穩壓二極管的主要參數產生變化。假如電壓一切正常，可以測量第7腳電壓，一般該電壓要超過 10V才可以促使維護電路一切正常工作中。如果是超過 10V電壓則可以拆換IC3（LM339）。如果是小于 10V，可以斷掉開關電源查驗R28、R63、R21的電阻值是不是一切正常，拆換異常的元件就可以清除故障。
（三）、電流量維護電路故障 接好電磁線圈盤開展測量Q5的發射極電壓為 2.2V，表明了三極管Q5關斷，將PWM調節電路的電壓降低，進而促使IGBT關閉。因而，可先測量穩壓二極管的Z6的負級是不是為小于 5.6V、Z6是不是一切正常，假如小于此電壓且Z6一切正常，表明是Q5自身因產品質量問題而關斷，進而促使穩壓二極管Z2處在關斷情況，拆換可清除，假如Z6異常也會造成Q5錯誤操作，拆換就可以清除故障。假如Z6一切正常，電壓相當于 5。6V，表明電流量檢驗電路送過來的電壓值太高高，可以用萬表測量電流量檢驗電路的元件，找到異常的元件就可以清除此故障。
四、檢不上鍋、有警報聲、與此同時還隨著“滴答聲”
故障剖析： 發生以上故障一般是由電流量檢驗電路、波型檢鍋電路發生問題所致使的。必須根據測量關鍵環節電壓分辨所造成的電路，隨后依據以下狀況開展維修。 分辨故障位置： 斷掉電磁線圈盤，通電測量主板芯片的第26腳電壓，一切正常時電壓為0.5V，假如該電壓異常則可以判斷為過零檢驗電路有什么問題。不然，與過零檢驗電路不相干，故障在炒鍋檢驗電路。 檢測流程： （一）、檢鍋電路故障 測量IC2（LM339）的第4、5腳對地正反面電阻（正抵制地電阻可以查附注），假如不符表格中的主要參數，則表明另外接電路或電壓比較器自身發生故障，用數字萬用表測量R35、R36、R37、C14、D19、R7，如元件一切正常，則可以分辨是IC2壞。假如第4、5腳對地正反面電阻值一切正常，可以用數字萬用表電阻檔測量R13是不是一切正常，如元件正常可拆換主集成ic。
五、檢不上鍋、有警報聲
故障剖析： 發生該故障所涉及到電路有IGBT髙壓維護電路、電流量檢驗電路、波型檢鍋電路、推動、震蕩、同歩電路、PWM管控電路。理應用萬用根據測量關鍵環節電壓來分辨故障所處在的電路，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障位置： 斷掉電磁線圈盤，測量IC2的第1腳電壓是不是為 2.27V，假如異常，則故障很有可能在IGBT髙壓維護一部分。假如正電壓一切正常，可再次測量主板芯片的第26腳電壓，一切正常電壓為 0.52V，假如不存在電壓表明電流量檢驗電路發生故障。假如該電壓一切正常，可以用數字萬用表測量IC2的第2腳電壓是不是為 0.06V，假如電壓一切正常，則問題就在推動、震蕩、同歩電路了。[Page]
檢驗流程：
（一）、IGBT髙壓維護電路故障 檢驗IC2的第1腳電壓一切正常為2.15-2.27V，假如電壓小于此額定值值，則表明髙壓維護已運行。用數字萬用表測量IC2第7腳電壓，一切正常為4.74V，假如異常可斷掉開關電源，測量IC2和第6、7、1腳對地的正反面電阻值（正抵制地電阻可以查附注）。假如6、7引腳對地正反面電阻值不對，可以查其引腳的外部電路R51、R56、C18、R42、R20、C31，假如外接元件優良可拆換IC2。假如第1腳對地正反面電阻異常，可對外部元件R49、R50、R14、D17開展測量，外接元件一切正常可試著拆換主集成ic。
（二）、電流量檢驗電路故障 檢測檢鍋電路故障可參照——檢不上鍋、有警報聲、與此同時還隨著“滴答聲”故障維修步驟。由于有時以上2個電路發生問題也“檢不上鍋、有警報聲”
（三）、推動、震蕩、同歩電路故障 ①此一部分電路的維修構思務必從后續向前級開展清查。斷掉電磁線圈盤，將Q6的基極電阻R22斷掉，接好開關電源啟動，用數字萬用表測量R59上的電壓是不是為 7.12—10.77V，假如電壓一切正常，則可分辨是IGBT毀壞。假如異常，就務必查驗IC3的第8、9、10、11、13、14腳對地正反面電阻值是不是一切正常（正抵制地電阻可以查附注），假如電阻值一切正常表明與推動電路不相干，故障在前一級電路。假如電阻值異常，可以對不正常引腳的外置電路開展清查，。假如外接元件均一切正常，可以拆換IC3電壓比較器。 ②動電路一切正常，故障很有可能在前一級震蕩電路。可以根據測量其IC2的第8、9、14引腳電壓與對地正反面電阻值來開展分辨（各引腳的工作中電壓、正抵制地電阻可以查附注），某引腳電壓或對地正反面電阻異常可測量另外接元件是不是一切正常，假如外接元件一切正常可拆換IC2。假如全部引腳電壓、正反面電阻一切正常，表明問題發生在同歩電路。 ③震蕩電路一切正常，故障就在最終一級同歩電路。一樣還可以用以上的分辨方式，測量其IC2的第10、11、13腳的工作中電壓和對地的正反面電阻值（各引腳的工作中電壓、正抵制地電阻可以查附注）根據與常規的主要參數開展比照就可以迅速找到有什么問題的電子器件。 ④PWM管控電路維修步驟。電磁爐功率尺寸通常全是由該管控電路開展操縱，因而可以先測量主集成ic第22腳的導出電壓及其該腳的對地正反面電阻值（各引腳的工作中電壓、正抵制地電阻可以查附注）。
假如電壓及電阻值發轉變，可以查外接元件R49、R50、R32、R40、R44、C25、C9、EC3，在明確元件均一切正常后可試著拆換主集成ic。
六、控制面板功能鍵無反映、數碼顯示管表明不全、標示燈不閃
故障剖析： 當控制面板上的功能鍵無反映、數碼顯示管表明不全、標示燈不閃時，問題很有可能出現在表明板和主控芯片上。 分辨故障位置： 為了更好地盡早搜索故障，我們可以將故障范疇系統分區為主控芯片和表明板。在有標準的情形下，用一塊好的表明板更換原表明板，假如這時表明一切正常，則說明故障在表明板。假如或是有以上故障，則問題與表明板不相干，故障是主控芯片有什么問題。 檢驗流程： （一）、表明板故障 假如問題發生在表明板，因顯示板上的電路較簡易，元件總數少，因而可以用數字萬用表的電阻檔細心的查驗表明板除用數碼顯示管和場效應管U1之外的全部元件是不是有什么問題、查驗表明板與電腦主板的聯接線排有沒有問題、查驗表明板的功能鍵與控制面板的開關中間是不是間隙過大或是頂死。假如以上都無問題，則問題就經常出現在場效應管U1和數碼科技顯示屏上，選用拆換的方式 完成解決。 （二）、主控芯片故障 假如問題是出在主控芯片，可測量主集成ic的第6、7、9、10、11、12、13、14、15、16、17工作中電壓及對地正反面電阻（各引腳的工作中電壓、正抵制地電阻可以查附注）。對異常的引腳可以測量另外接元件是不是一切正常，在清除異常的元件以后故障仍然存有，可以試著拆換主集成ic。
七、離心風機不轉
故障剖析： 發生該故障是表明離心風機推動電路或是是風機自身發生問題，因而大家可將故障范疇精準定位在離心風機推動電路、離心風機自身及主控芯片IC上。 檢驗流程： ①先清除風機自身的問題。在有標準的情形下，將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，開機運行，假如風功能一切正常啟動則表明是離心風機自身有什么問題，拆換新的離心風機故障就可以清除。 ②假如換掉新的離心風機還不可以解決困難，那麼大家就一定對離心風機推動電路開展檢驗。最先測量有沒有18V的工作中電壓，要是沒有請維修開關電源電路。如果有18V電壓，這時大家就務必充分考慮主控芯片IC的第28腳有沒有高電平導出到三極管Q2的基極做為推動數據信號。要是沒有一高電平數據信號贈給三極管的基極則表明主控芯片IC有什么問題。 ③如果有數據信號送至鋼絲網骨架Q2的基極，但離心風機仍不旋轉，可以用用數字萬用表對Q2、Q1、R1、D1、R3開展測量，將壞的元件卸下來，換掉新的元件通電調試，故障就可以清除。[Page]
八、無源蜂鳴器不響
故障剖析： 發生該故障表明蜂鳴器驅動電路或是無源蜂鳴器自身發生問題，因而故障范疇精準定位在蜂鳴器驅動電路。無源蜂鳴器自身及主控芯片IC上。 查驗流程： 先從無源蜂鳴器的推動電路的電子器件開展查驗，無源蜂鳴器是主控芯片IC立即推動的，牽涉到的電子器件也較為少，查驗時最先用萬用表測量主控芯片IC的第21腳電壓，啟動測量到的電壓為5V，按一下電源開關測量主控芯片IC第21腳的電壓是不是為3.2—5V起伏，如果有大家再查驗電阻R34是不是引路。假如主控芯片IC第21腳沒有3.2-5V的電壓導出，便是主控芯片IC已壞，拆換后啟動一切正常，故障就可以清除。假如故障還存有，大家明確是無源蜂鳴器壞，將蜂鳴器柝出來，換掉一個好的無源蜂鳴器啟動，無源蜂鳴器有沒問題的響聲。表明是無源蜂鳴器自身有什么問題，拆換后故障就可以清除。

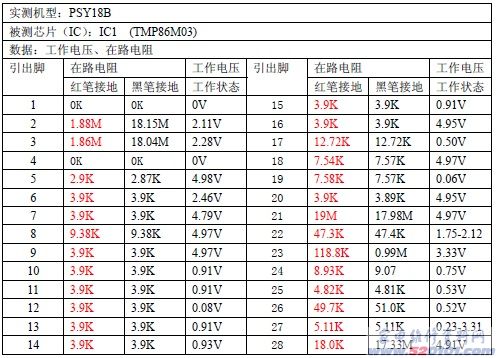

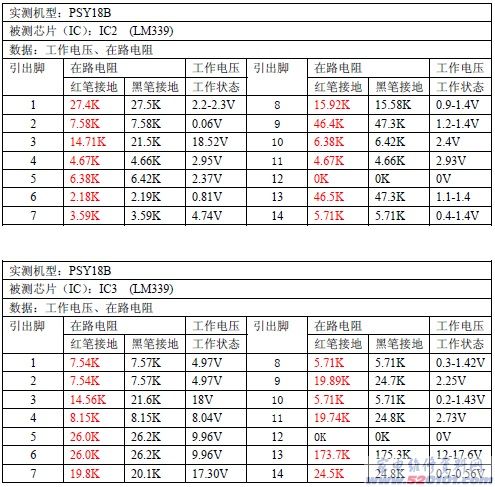

美的MC-PSF18A電滋爐數據測試表

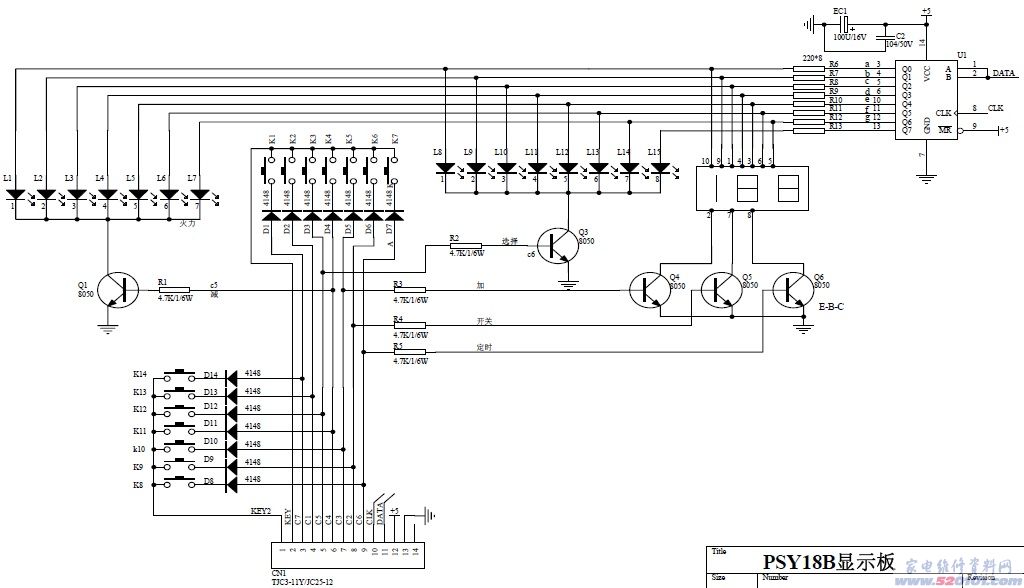

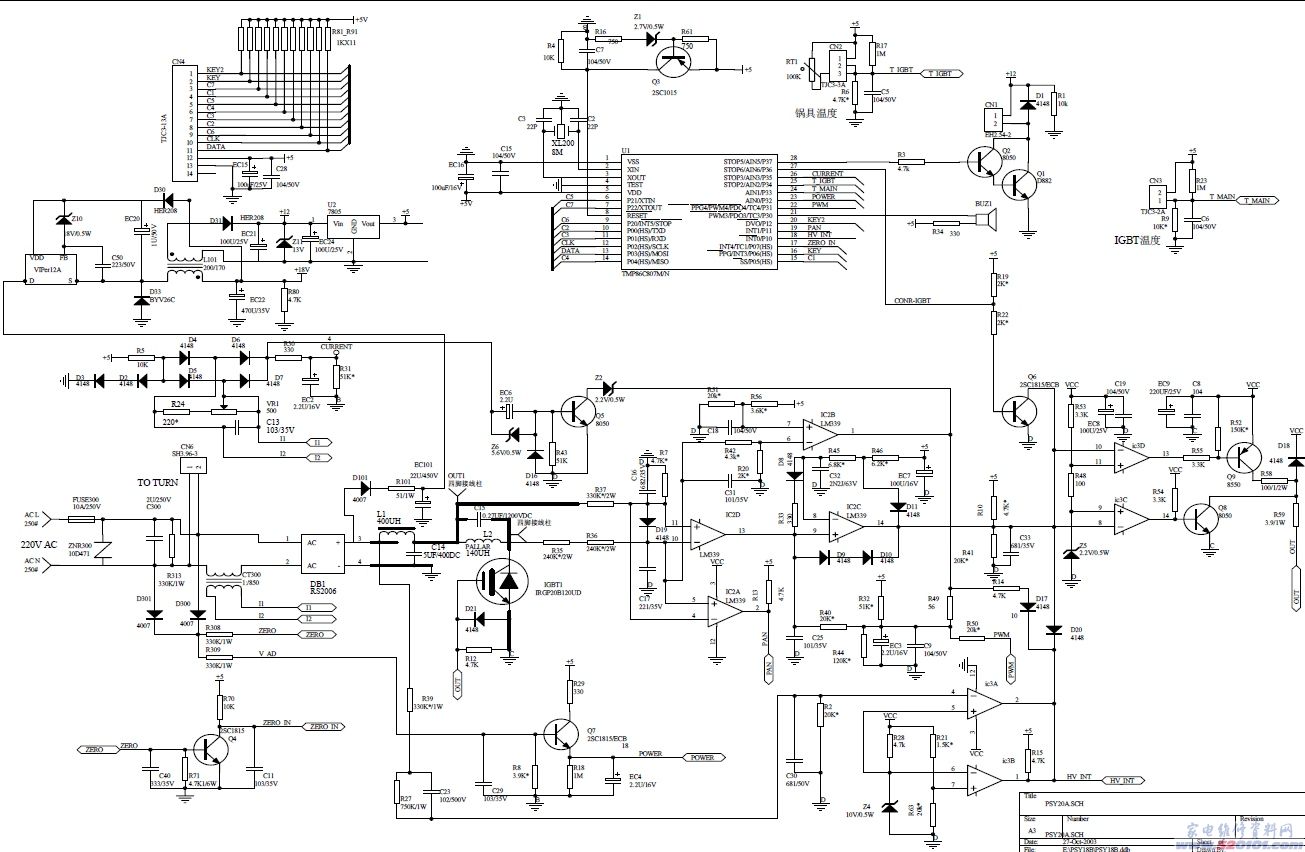

美的MC-PSF18A電磁爐原理圖
