IGBT推動電路六、推動變大電路

IGBT推動電路

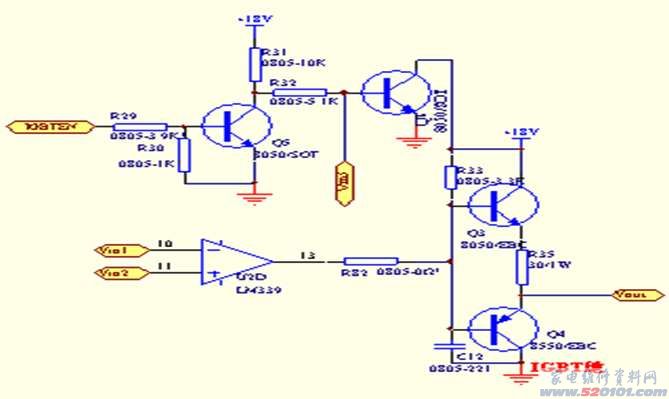

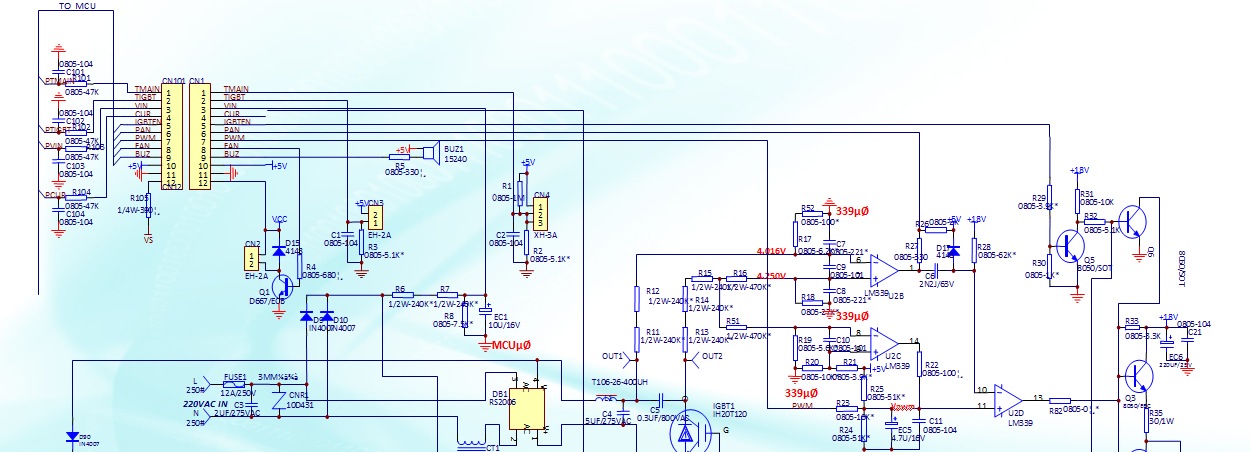

六、推動變大電路
推動變大電路，是操縱IGBT的導通與截至。由電壓比較器U2D的第10、11、13腳與推挽電路電路電阻器R82、R33、R35和電力電容器C12、C21、電解電容EC6及三極管Q3、Q4等構成。電壓比較器U2D的第10腳是實時控制電路造成鋸齒波形的鍵入端，電壓比較器U2D的第11腳是占空比管控的標準電壓鍵入端，該電壓也是IGBT關斷時間的操縱電壓。根據U2D正相反鍵入端第10腳與積分電路鍵入端第11腳電壓比較器開展較為后，在U2D導出端造成IGBT推動波形數據信號并根據相輔相成三極管Q3、Q4的推挽電路電路變大，將U2D導出端單脈沖電壓提升到 18V上下，以達到IGBT的推動輸出功率要求。
此電路分成兩一部分：
⑴、由Q3、Q4構成的推挽電路電路。推挽電路與前面電壓比較器U2D構成了主控制回路的一部分。鍵入Vin1是震蕩電路造成的鋸齒波形，鍵入Vin2是PWM管控電路調配出的標準電壓，Vin1和Vin2根據電壓比較器U2D較為后，13造成IGBT的推動波型，推動波型根據由2個三極管Q3、Q4構成的推挽電路電路，將導出Vout電壓提升到18V。

⑵由Q5、Q6構成的IGBT也就能操縱電路。鍵入IGBTEN來源于表明板的單片機設計端口號，另一個鍵入Vin3來源于浪涌保護電路導出數據信號。單片機設計可以經過此操縱電路控制立即操縱IGBT是不是容許啟用。當IGBTEN為低或Vin3數據信號為高時，Q6的集電結被降低，U2D的13腳的電位差則恒為低，Vout與Vin1和Vin2的鍵入不相干，恒為低， IGBT嚴禁啟用。反過來，若IGBTEN為高與此同時Vin3數據信號為低時，則Q6截至而不危害推挽電路電路。

⑵由Q5、Q6構成的IGBT也就能操縱電路。鍵入IGBTEN來源于表明板的單片機設計端口號，另一個鍵入Vin3來源于浪涌保護電路導出數據信號。單片機設計可以經過此操縱電路控制立即操縱IGBT是不是容許啟用。當IGBTEN為低或Vin3數據信號為高時，Q6的集電結被降低，U2D的13腳的電位差則恒為低，Vout與Vin1和Vin2的鍵入不相干，恒為低， IGBT嚴禁啟用。反過來，若IGBTEN為高與此同時Vin3數據信號為低時，則Q6截至而不危害推挽電路電路。

1、推動變大電路檢修
維修時，將電磁爐通電休眠。數字萬用表直流電電壓50V、10V檔，
1、測推動外置U2D第10腳正相反鍵入端對地 5.6V電壓，為一切正常；
2、測U2D第11腳積分電路鍵入端對地 2.2V電壓，為一切正常；
3、測U2D第13腳導出端對地 0.1V電壓，為一切正常。
1）若貼片電容器C21（104）穿透、三極管Q3主要參數紊亂，均會造成電磁爐加熱時發生“警報不加熱”、或“不報警不加熱”常見故障。
2）若限幅穩壓二極管Z1穿透時，會造成電磁爐發生“不警報不加熱”常見故障；或發生“警報不加熱”常見故障。
3）若也就能電路開關三極管Q6主要參數紊亂、三極管Q4、C、E穿透，均會造成電磁爐發生“不警報不加熱”常見故障
4）若三極管Q3、Q4主要參數紊亂、穿透及電阻器R37霉變毀壞，有時候會造成IGBT管穿透損傷。

2、檢修提醒
1）當電磁爐推動變大電路常見故障時，會發生“警報不加熱”、或“不報警不加熱”。
2）當電磁爐推動變大電路常見故障時，會發生“屢爆IGBT管”。
3）當整體髙壓配電電路C4對地 305V電壓，一切正常；低電壓配電電路C91對地 5V電壓，一切正常；而C92對地0電壓時（正常為 18V），若將電磁爐通電啟動，會導致發生“IGBT管”穿透損傷。

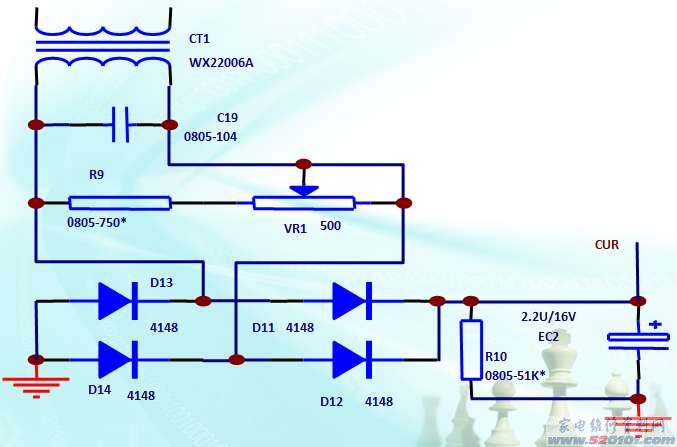

七、電流量檢測電路
電壓互感器CT1二次測出的AC電壓，通過D11~D14構成的橋式整流橋整流器、EC2光滑后的直流電電壓送至CPU的AD口，CPU依據檢測此電壓數據信號的變動來檢測電磁爐的鍵入電流量，進而全自動作出各種各樣姿勢：
1、檢到過鍋后，可能用1秒左右的時間段來檢測電流量的轉變,根據電流量轉變的誤差明確炒鍋的材料、尺寸規格
2、工作中時，單片機設計時時刻刻檢測電流量的轉變，依據檢測到的電壓及電流量數據信號，全自動調節PWM做輸出功率勻速運動解決。
3、工作中時，單片機設計時時刻刻檢測電流量的轉變，當電流量轉變過大時，做無炒鍋的分辨。

電流量檢測電路

1、電流量檢測電路檢修
維修時，將電磁爐通電休眠。數字萬用表直流電電壓10V檔，測電流量檢測電路EC2對地 0.6V電壓，為一切正常。
1）若電壓互感器CT1次級繞組引路、或次級繞組存有堵轉短路故障時，電磁爐加熱可能發生“不斷檢鍋及吱吱聲響”常見故障。
2）若整流二極管D11、D12、D13、D14在其中某一正方向電阻器增加、或破裂引路時，電磁爐加熱可能發生“不斷檢鍋及吱吱聲響”常見故障。[Page]
2、檢修提醒
1）當電磁爐電流量檢測電路、同歩電壓較為電路、及操縱表明板出現異常時，可能發生“不斷檢鍋及吱吱聲響”常見故障，檢修時要進行差別、分辨常見故障范疇后再修。
2）若電流量檢測電路整流二極管D11、D12引路毀壞，導致CPU集成ic檢測不上電流量抽樣電壓而無法控制。電磁爐加熱可能發生“檢鍋吱吱” 即“加熱停、加熱?！背Ｒ姽收?。
3）若電流量檢測電路整流二極管D11引路毀壞，會導致CPU集成ic電流量抽樣電壓過低，造成電磁爐加熱輸出功率過大，CPU根據PWM占空比管控電路將加熱輸出功率減少。故發生“時斷時續加熱”狀況。
4）若電流量檢測電路整流二極管D11、D12、D13、D14中，在運行時內電阻增加；而加熱時發生“不斷檢鍋及吱吱聲響”常見故障；且將二極管D11、D12、D13、D14取出檢測時均屬一切正常。對于該常見故障檢修時，盡量將二極管D11、D12、D13、D14完全拆換。
5）在美的新式電磁爐，電流量檢測電路（CURRENT）抽樣對地電壓越低，即電磁爐加熱輸出功率越大。相反電流量檢測電路抽樣電壓越高，即電磁爐加熱輸出功率越小。

電壓檢測電路

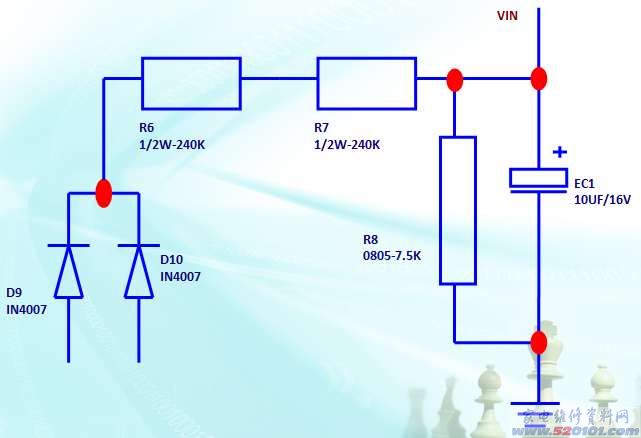

八、電力網電壓檢測電路
電壓數據信號源自電磁爐開關電源溝通交流鍵入，溝通交流數據信號由D9、D10整流器的脈動電流電壓根據R6、R7與R8分壓電路、EC1光滑后，獲得數據信號送至單片機設計AD口，即VOL。
CPU依據檢測此電壓數據信號的變動來檢測電磁爐的鍵入電壓，進而全自動作出各種各樣姿勢：
1、工作中時，單片機設計時時刻刻檢測電壓的轉變，若電壓過高或過低時（一般250V~150V電壓為一切正常），單片機設計可能傳出維護的命令，終止加熱，并表明編碼；待電壓恢復過來后，電磁爐全自動修復再次工作中。
2、工作時，單片機設計時時刻刻檢測電壓的轉變，依據檢測到的電壓及電流量數據信號，全自動調節PWM做輸出功率勻速運動解決。
1、電力網電壓檢測電路檢修
維修時，將電磁爐通電休眠。用500型三用表直流電電壓10V檔，測電壓檢測電路取樣電阻R6對地 3V電壓，為一切正常。
1）若整流二極管D9（1N4007）、D10（1N4007）在其中一個引路毀壞、或電力網電壓檢測電路取樣電阻R6變值，均會造成控制器表明出E7、E07編碼常見故障。
2）若電力網電壓抽樣對地分壓電路電阻R8遇熱后，電阻值增加。會造成控制器表明出E8、E08編碼常見故障。
3）若操縱表明板上CPU（VIN）電路走電、整流管毀壞、及CPU損壞。均會造成電壓檢測電路抽樣電壓上升，電磁爐操縱表明板顯示出E8、E08編碼常見故障。
若電力網電壓檢測電路毀壞、CPU（VIN）電路走電、整流管毀壞、及CPU集成ic毀壞時，會導致電磁爐通電開機數秒左右后就自動開關機維護。

炒鍋溫度檢測電路

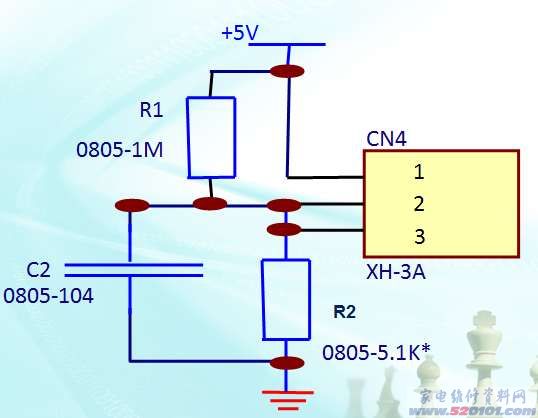

九、炒鍋溫度檢測電路
加熱鍋具底鍋的溫度根據陶瓷薄板傳入緊貼在其下邊的溫度傳感器，具備負溫度特點的溫度傳感器的電阻值的轉變間接性體現了炒鍋溫度的轉變。炒鍋溫度傳感器與R1并接后與R2分壓電路導出數據信號TEMP_MAIN，依據溫度傳感器的負溫度特點得知，溫度越高，溫度傳感器電阻值就越小，分壓電路所的的電壓TEMP_MAIN就越大，單片機設計便是根據檢測TEMP_MAIN電壓的轉變間接性檢測炒鍋的溫度的轉變，進而作出對應的姿勢：
1、太熱維護：依據不一樣的作用，當檢測到的溫度過高時，電磁爐可能終止加熱或維護表明維護編碼E3；
2、空燒維護：當炒鍋處在空燒情況時，炒鍋溫度升高迅速，電磁爐可能終止加熱并表明維護編碼EA；
3、熱敏電阻出現異常維護：當溫度傳感器出現異常時，短路故障、短路或磁感應不上溫度，電磁爐將不可以運行或終止加熱，與此同時表明維護編碼；
4、工作中時，單片機設計時時刻刻檢測炒鍋溫度，依據炒鍋溫度做對應的能量調節。

1、炒鍋溫度檢測電路檢修
維修時，將電磁爐通電休眠。用500型三用表直流電電壓10V檔，測炒鍋溫度檢測電路CN4插孔第2腳對地 0.25V電壓，為一切正常。
1）若炒鍋溫度檢測溫度傳感器穿透，CPU、TMAIN電路檢測溫度電壓升高，即CN4插孔第2腳對地電壓升高至 5V時，會造成電磁爐通電開機后發生E2、E02編碼常見故障。
2）若炒鍋溫度檢測溫度傳感器引路、或貼片電容器C2（104）走電、或穿透及CPU集成ic毀壞時。CPU、TMAIN電路檢測溫度電壓降低，即CN4插孔第2腳對地0電壓。均會造成電磁爐通電開機后發生E1、E01編碼常見故障。[Page]

3）若炒鍋溫度檢測溫度傳感器無效，電阻值縮小至5KΩ上下時（冬季150KΩ為一切正常），會造成電磁爐通電開機后發生E3、E03編碼常見故障。
若炒鍋溫度檢測電路毀壞時，會導致電磁爐通電開機數秒左右后就自動開關機維護。

IGBT溫度檢測電路

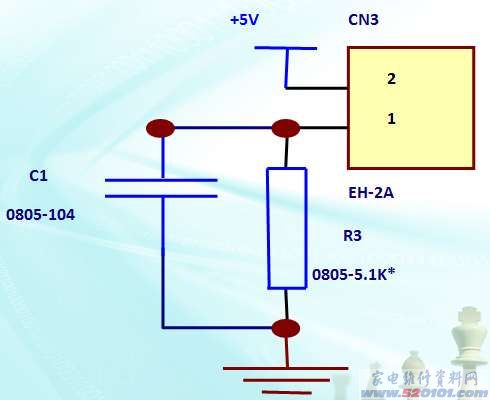

十、IGBT溫度檢測電路
該檢測溫度傳感器緊貼在IGBT散熱器上邊，具備負溫度特點的溫度傳感器的電阻值的轉變間接性體現了IGBT溫度的轉變。
IGBT溫度傳感器與R3分壓電路導出數據信號TEMP_IGBT，依據溫度傳感器的負溫度特點得知，溫度越高，溫度傳感器電阻值就越小，分壓電路所的的電壓TEMP_IGBT就越大，單片機設計便是根據檢測TEMP_IGBT電壓的轉變間接性檢測IGBT的溫度的轉變，進而作出對應的姿勢：
高溫維護：當檢測到IGBT溫度高過90℃-100℃時，電磁爐可能終止加熱待到溫度降低到60℃--70℃-后修復加熱；當IGBT溫度高過110℃時，電磁爐可能馬上終止加熱并維護表明高溫編碼E6，維護IGBT；
熱敏電阻出現異常維護：當溫度傳感器出現異常時，短路故障、短路，電磁爐將不可以運行或維護表明維護編碼。

1、IGBT溫度檢測電路檢修
維修時，將電磁爐通電休眠。數字萬用表直流電電壓10V檔，測IGBT溫度檢測電路CN3插孔第1腳對地 0.3V電壓，為一切正常。
1）若IGBT溫度檢測溫度傳感器穿透，CPU、TEMP-IGBT電路檢測溫度電壓升高，即CN3插孔第1腳對地電壓升高至 5V或更高一些。會造成電磁爐通電開機后發生E5、E05編碼常見故障。
2）若IGBT溫度檢測溫度傳感器引路、或貼片電容器C1（104）、C102（103）走電、穿透、及CPU集成ic毀壞時。CN3插孔第1腳對地0電壓。會造成電磁爐通電開機后發生E4、E04編碼常見故障。
3）若IGBT溫度檢測溫度傳感器無效，會造成電磁爐通電開機后發生E4、E04、E6、E06編碼常見故障。

PWM脈寬調控電路

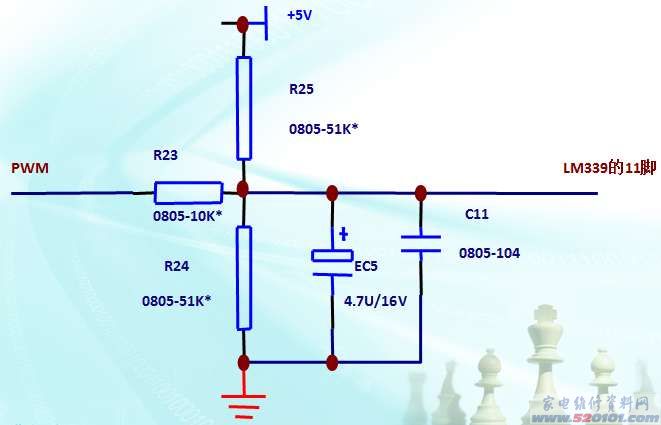

十一、脈寬調控電路
脈寬調控電路是單片機設計CPU集成ic對全部電滋爐運行狀態開展控制的唯一安全通道。
是由電阻器R23、R24、R25、電力電容器C11和電解電容EC5等構成積分電路。
單片機設計CPU導出的PWM脈沖寬度越寬，EC5的電壓越高，電壓比較器（U2D）的同相鍵入端對地電壓也就越高。與此同時IGBT關斷的時間段就越長。
當電滋爐髙壓維護電路、電力網電壓維護電路、電流量維護電路、浪涌保護電路等常見故障維護時，均根據脈寬調控電路PWM將輸出功率調整力度減少，令IGBT截至。
CPU根據控制PWM單脈沖的寬與窄，控制送至震蕩電路的加溫控制電壓，控制IGBT關斷時間的長度（脈沖寬度），結果控制了加溫輸出功率的尺寸。

脈寬調控電路檢修
維修時，將電滋爐通電休眠。用500型三用表直流電電壓10V檔，測U2D第11腳積分電路鍵入端對地 2.2V電壓，為一切正常。
1）若U2D第11腳積分電路鍵入端對地0電壓，多見電解電容EC5（4.7µF/16V）、貼片電容器C11（104）走電、電壓比較器（U2D）無效、均會造成電滋爐通電開機后發生“警報不加溫”常見故障?；虬l生“加溫輸出功率縮小”常見故障。
2）若電解電容EC5（4.7µF/16V）、貼片電容器C11（104）走電、電壓比較器（U2D）無效、及CPU集成ic損傷。很有可能會造成電滋爐發生加溫輸出功率縮小常見故障。

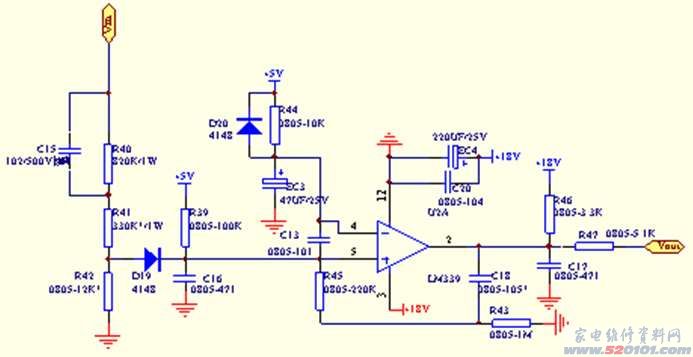

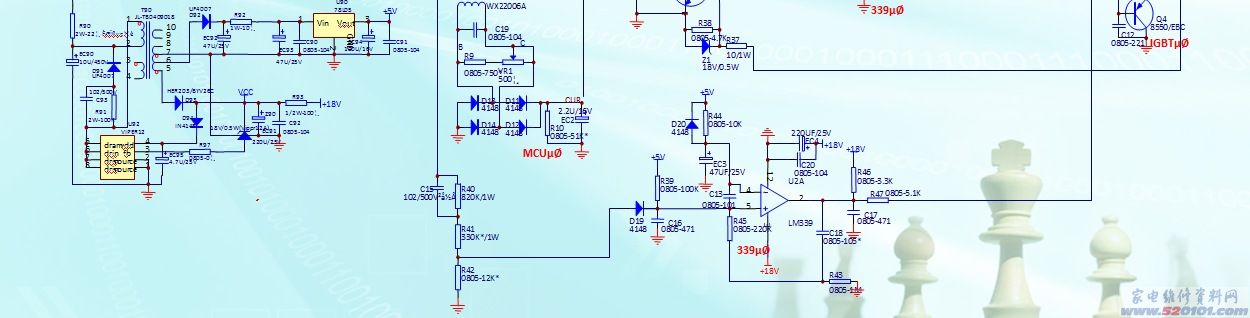

十二、通電延遲電路

通電延遲電路檢修
在美的電滋爐MC-IH-M00、MC-IH-M01、MC-IH-M02主電路板中通電延遲電路。
由電壓比較器、和電阻器R44、及電解電容EC3等構成。當電滋爐通電時，電阻器R44給EC3電池充電，驅使電壓比較器第4腳正相反鍵入端對地電壓遲緩升高。若第5腳積分電路鍵入端對地電壓高過第4腳時，（U2A）第2腳導出端為高電平。令也就能電源開關電路Q6關斷，驅使IGBT管停止工作。通電延遲電路是維護IGBT在通電時不會受到穿透毀壞的維護電路。
C18和R45為意見反饋電路，主要是增加浪涌保護時間；當浪涌保護器數據信號來以后，意見反饋電路可以使電壓比較器2腳的脈沖信號拉高時間延長，促使維護更安全性。
檢修時，將電滋爐通電休眠。用500型三用表直流電電壓10V檔，測U2A第4腳正相反鍵入端對地 4.8V電壓，為一切正常。
1）若二極管D20穿透、電壓比較器（U2A）紊亂，通電后會造成IGBT穿透損傷。
2）若電力電容器C13走電或穿透、電壓比較器（U2A）紊亂，通電開機后會造成電滋爐發生“不警報不加溫”常見故障。

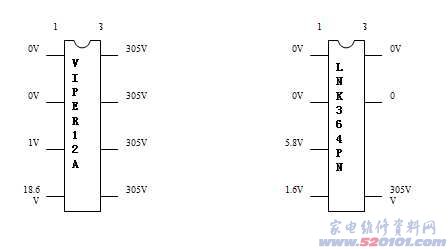

附一：開關電源芯片U1各腳對地電壓數據信息。 [Page]

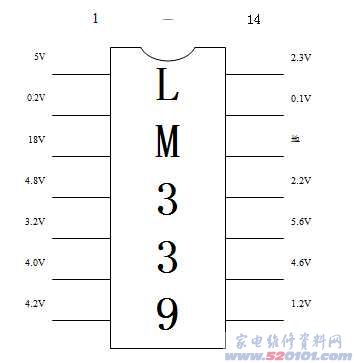

電壓比較器LM339各腳對地電壓數據信息。用

500型數字萬用表檢測時，并連接加溫線盤

為標準。

電壓比較器各腳對地電壓數據信息

開關電源芯片U1各腳對地電壓數據信息


完成。
