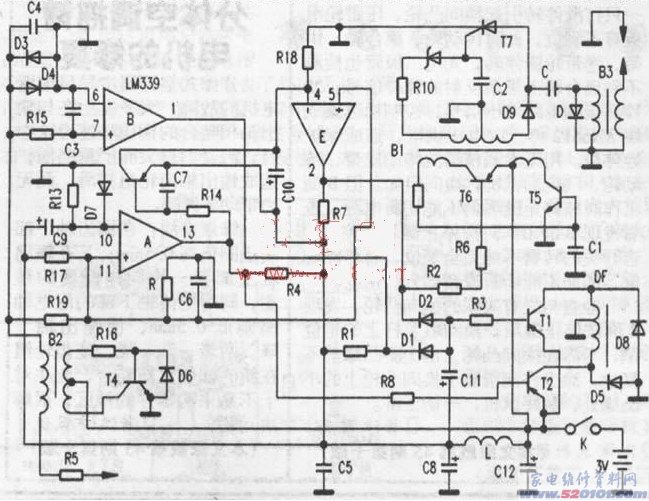

萬家樂牌天然氣熱水器的控制回路見圖下(實體測繪工程，僅供參考)。

電熱水器的氣路由器電磁閥DF和壓力調壓閥串連組臺在一個油路板中。電磁閥有兩個繞組，在其中一個直流電阻約10歐的線徑較粗，用以電磁閥的啟動，啟動之后由直流電阻約600歐線徑偏細的繞組維持(保持電流量僅約5mA)。留意，僅有在啟動繞組關閉電源以前接通維持繞組，才可以維持電磁閥的啟用。
接通滲水電源開關，在壓力功效下，K合閉插電，壓控閥也被頂開。LM339中的放大電路A正相反端10腳的工作電壓V10按指數值律降低，與其說積分電路端11腳的工作電壓較為，當V10<V11時導出端13腳電位差由低變高，啟動繞組得電，電磁閥放大電路E的正相反端④腳逐漸是高電平，啟動全過程完畢后因為c10電池充電，使V4降低后與積分電路端5腳較為，當v4<v5時導出端②腳由低變高，歷時8．55秒。那樣，放大電路E處在低電頻的時長為0．44 8．55≈9秒，此期內為起火全過程，包含電磁閥吸合氣路、高壓點火器打火、維持繞組得電保持氣路。
放大電路B僅有在打火取得成功使⑦腳為負電荷平常其輸出端①腳維持低電頻，以保持維持繞組中的電流量，持續向發動機燃燒室氣路。若起火不成功或滅掉，①腳導出高電平，關掉氣動閥門，保證安全。
T4、R16、B2構成火焰檢測器震蕩器，當探頭的工作電壓正負極為發動機正時，它消化吸收火苗中的正離子(點燃時，炙熱的金屬材料會逸出很多正離子)使c4充得負工作電壓加到⑦腳。苦起火不成功或發動機熄火，探頭和地中間特性阻抗呈無窮，而阻隔震蕩器次級線圈的工作電壓，這時⑦腳經R19接 0．96V，①腳導出高電平，使維持繞組跳停，關掉氣原。
高壓點火器受T6操縱，T6關斷時，T5和B1構成的震蕩器意見反饋控制回路通暢而起振。當工作電壓正負極使D9關斷時，T7關閉，次級線圈工作電壓經D9、D對電容器c電池充電。然后次級線圈工作電壓極性反轉，T7關斷，電容器C經T7、B3的初中級繞組充放電，在B3的次級線圈造成高電壓，氣體隙中造成火花放電。
一臺電熱水器因B2斷開，沒法維持持續氣路，因為沒法修補B2，又無零配件供貨，可將C4、D4、D3、R15、C3拆掉，將LM339的⑥腳經300k電阻器接地裝置，經820k電阻器接3V；⑦腳經3M電阻接3V，經100k接探頭，有火苗時①腳導出低電頻，保持維持繞組插電，完成持續氣路。意訃發動機熄火時①腳導出高電平，仍能全自動維護。
