九陽牌JYDZ

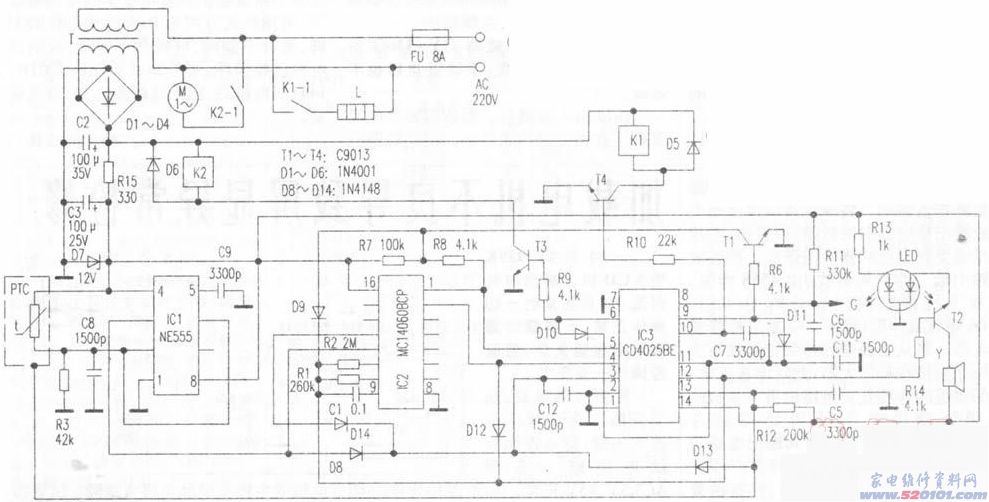

圖下是依據實體制作的九陽牌JYDZ-7型智能化家用豆漿機電路電路原理圖，供檢修參照。

一、電路基本原理
整體電路由開關電源電路和集成化電路IC1(時基電路NE555)、IC2(帶震蕩器的14級串行通信二進制記數／計時／分頻器MC14060BCP)、IC3(三鍵入或非門電路CD4025BE)與外部元器件構成的溫度控制開啟電路、分音器計時電路、操縱實行電路構成。根據汽車繼電器K1、K2操縱“打漿”電機M、電加熱器L及報警電路。
插上電源線插頭AC220V電壓經變電器T降血壓導出20．5V交流電流，由二極管D1-D4整流器、c2過濾后獲得24V直流電壓，為汽車繼電器K1、K2的電磁線圈配電，此直流電壓再經過R15降血壓過流保護、C3過濾、D7穩壓管后為IC1、Ic2、Ic3及報警電路配電。
IC1、溫度傳感器探PTC及IC3中的第一個3鍵入或非門等電子器件構成Ic2計時校準電路和打漿電機操縱電路。因為溫度傳感器探~&PTC中的熱敏電阻的電阻值呈正溫指數，在接入開關電源的一瞬間，其電阻值不大，使IC1③腳導出正單脈沖，Ic2被開啟校準，計時逐漸。隨PTC電阻值擴大，IC1③腳導出低電頻，使IC3③腳(1a)電處在低電頻，又囡Ic313腳與溫度控制攝像頭PTC機殼相接，根據豆槳液與地接入，這就使IC3③腳不可以根據D13呈低位。再者，IC3④腳(1b)、⑤腳(1c)各自與IC2②腳(IC2的Q13)、①腳(Ic2的12級分音器端Q12)相接，計時來完后此兩腳也呈低電頻，使IC3⑥腳導出高電位，T3關斷，汽車繼電器K2得電，K2-1接入，打漿電機工作中。這時Ic3⑥導出的高電位又根據D10促使IC311腳(3a)也呈高電位，IC310腳導出低電頻，T4不關斷，電加熱器L不可以對豆槳加溫。
那樣，只需豆漿機中有豆槳，IC313腳自始至終處在低電位差，使打漿電機工作中，不然打漿電機就無法被開啟而工作中，具有鎖緊功效。而打漿電機工作中時，豆槳電加熱器也不加溫，完成分時圖操縱。
當Ic2控制的打漿計時器抵達設置的時間段后，Ic213腳(Q9)導出高電位，使Ic3⑧腳也呈高電位，⑥腳呈低電位差，促使T3截至，打漿電機跳停而轉停，與此同時促使11腳(3a)返回低電位差，因為Ic3的13腳(3c)根據豆槳接地裝置，12腳(3b)也是低電位差，因而Ic310腳導出高電位，T4關斷，汽車繼電器K1得電而吸合，電加熱器L便逐漸對豆槳加溫。就是這樣，按制定的計時程序流程反復開展打漿／加溫。
當加熱計時器抵達豆槳加溫設置的時間段后，IC2②腳導出高電位，T2關斷，無源蜂鳴器發音警報，與此同時鮮紅色LED閃耀，提醒豆槳已好。因為Ic312腳呈高電位，Ic3⑩腳導出低電位差，T4截至，豆槳加溫終止。該設備設置加溫時間與打漿時間同樣(Q13=2Q12=7．8分鐘)。
若溫度傳感器攝像頭PTC磁感應的豆槳加溫溫度及時時，即溫度傳感器的電阻值增加到使Ic1③腳變成高電位時，Ic2④、⑤、①、②腳都是會變成高電位，從而使Ic3所操縱的T3、T4截至，T1、T2關斷，打漿電機與電加熱器不工作中，無源蜂鳴器長鳴，提醒豆槳已好。
當豆漿溫度傳感器攝像頭PTC沒有使Ic1③腳變成高電位，或Ic2計時沒有到時，其②腳并未導出高電位前，豆槳隨溫度的持續上升而使泡沫塑料燃燒，當泡沫塑料做到筒沿線的感漿攝像頭G處時，會使IC3⑧腳(2c)拖到低電位差，使IC3⑨腳導出高電位，T1被開啟關斷，與此同時使Ic310腳變成低電位差，終止加溫，當IC2加熱計時到時后，T2被開啟關斷而警報。
二、常見故障維修
一臺該型豆漿機放料后，插上開關電源，打漿電機不運行或時轉時不轉。
開筒去料從后面插上開關電源查驗交直流電壓一切正常。把T3c極接地裝置，電機能運行，在T3基極加直流電偏壓，電機也可以運行，表明T3、K1等均一切正常。
各自測IC1、Ic2、Ic3各管腳直流電壓值，發覺IC3③腳一直為11V高電平，其⑥腳呈低電位差，電機不可以轉，而此高電孚是以Ic3③腳、Ic1③腳而成，核查是溫掩攝像頭中的溫度傳感器不可以在剛插電的一瞬間使IC2校準而致。經測該溫度傳感器已壞。但拆換Rt后電機仍不轉，這主要是因為在修理時沒加豆槳，Ic313腳基高電位，根據D13將其高電位又加至③腳，因此⑥腳不可以導出高電位而使電機不轉。占用2k電阻器將Ic313腳接地裝置后，電機運行一切正常，表明問題已清除。
