天然氣熱水器單脈沖點火電源電路見圖下所顯示

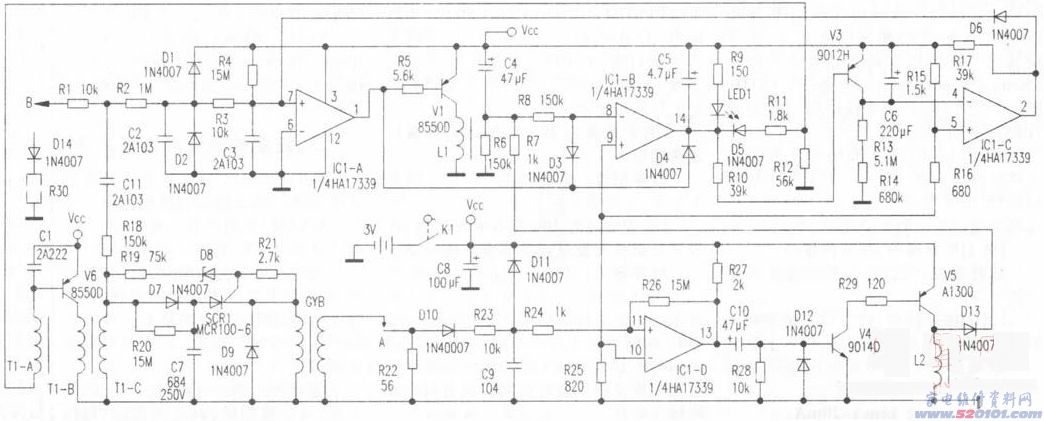

該型天然氣熱水器單脈沖點火電源電路見圖下所顯示。各一部分電源電路原理詳細介紹如下所示。

開啟進水閥，壓力撥動開關K1合閉，整體插電工作中。
1．點火電源電路C4與R6為延時電路(延遲時間10秒)，在延遲期內Ic1⑧腳電壓高過⑨腳，14腳導出低電壓，使V6和T1等構成的諧振電路起振，T1次級線圈磁感應的溝通交流電壓經D7半波整流向C7電池充電。當C7電壓充足高時，D8反方向穿透，SCR1開啟極得電，c7的電流量經SCR1向高壓包GYB初中級充放電，GYB次級線圈磁感應導出12kV髙壓，對A點充放電；與此同時LED1點火顯示燈亮，V1飽和狀態導通，電磁閥保持電磁線圈L1得電姿勢。R19、D8、R21為點火單脈沖工作頻率控制回路，調R19與R21可調節點火工作頻率，R11調節點火電流量。
2．吸閥電源電路點火髙壓對A點(即電熱水器機殼)充放電(點火間距為5mm)點火后0．5秒期內(延遲時間由R23、c9設置)，Ic111腳電壓高過⑩腳，13腳導出高電平，經c10使V4導通，從而使V5飽和狀態導通，電磁閥運行電磁線圈L2得電，天然氣進到電熱水器火排，0．5秒延遲完畢話V4基極電壓低于0．5V，v4、V5截至，電磁閥運行全過程完畢。
3．火焰檢測器電源電路(1)B點火焰檢驗探針檢測到火苗時，在探針上造成負電壓。即把B點的正電流旁通到地(電熱水器一切正常點燃時，火苗仿真模擬電阻器R30電阻值約為1.5M，R30的值與探針的溫度反比)。
(2)當探針溫度充足，即仿真模擬電阻器R30低于3M時，經R18、C11藕合的正電荷流過D14、R30旁通到地，IC1⑦腳為負電壓，①腳為低電頻，V1飽和狀態導通；與此同時經D3把⑧腳電壓鉗位在0．5V，14腳為高電平，終止點火。這時IC1①腳根據R5向V1基極給予工作中電流量，V1飽和狀態，L1得電，電磁閥保持吸合，整體一切正常工作中。
(3)當探針檢驗不上火苗(如出現意外發動機熄火)時，B點不可以旁通正電流，IC1⑦腳為正電壓，①腳為正電壓，V1截至，電磁閥關掉，整體停止工作，以保障安全性。
(4)探針保護接地：當探針出現意外接地裝置時，經R18、C11耦臺的電壓絕大多數經R1旁通到地，IC1⑦腳電公平于R4與R3 R2 R1的分壓電路，Icl①腳為高電平使v1截至，電磁閥關掉，整體停止工作。
4．20分鐘按時電源電路在單脈沖控制板點火時，V3導通，強制性使c6兩邊電壓為零，探針檢驗到火苗后，IC114腳為高電平，V3截至，C6根據R13、R14電池充電，約20分鐘后Ic1④腳電壓小于⑤腳，②腳導出高電平，根據D6使IC1⑦腳為正電壓，①腳導出高電平，V1截至，電磁閥關掉，整體停止工作。
