康寶ZTP80A

康寶ZTP80A-1食具消毒碗柜選用活性氧、遠紅外線高溫消毒，據悉能有效地消滅大腸埃希菌、橙黃色葡萄球菌感染等。文中詳細介紹該消毒柜原理與故障維修。
一、整體構造與電路基本原理
該消毒碗柜為立柱式構造，主機箱頂層為臭氧消毒柜，由箱門、食具架、臭氧發生器等構成；下一層為高溫消毒柜，由箱門、食具架、加熱管(二只)、溫度控制器等構成。

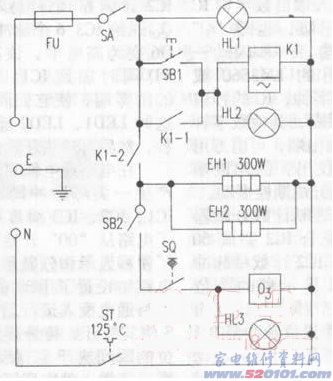

根據實體繪制電路電路原理圖如圖下所顯示。全電路由開關電源標示電路、高溫消毒電路、臭氧消毒電路等構成。

1．開關電源標示電路。
將電源線插頭插進電源插頭，按住電源總開關SA，指示燈HL1亮，標示電壓接入。
2．高溫消毒電路。
接通消毒殺菌電源開關SB1，220V電壓經超溫斷路器FU、電源總開關SA加至溝通交流汽車繼電器K1使其吸合，常開觸點K1—1合閉并自我保護，高溫顯示燈HL2亮；與此同時，另一組常開觸點K1-2合閉，遠紅外線加熱管EH1、EH2得電發燙，使高溫消毒柜提溫。當溫度升到設置溫度125℃耐，溫度控制器ST接觸點全自動斷掉，斷開控制回路開關電源，K1釋放出來，K1—1、K1—2修復開與關情況，EH1、EH2跳停終止發燙，HL1、HL2滅掉，完畢一次高溫消毒。
3．臭氧消毒電路。
臭氧消毒電路運行狀態4m變更于K1—2及ST，因而，僅有使高溫消毒電路接入開關電源，臭氧消毒電路才可以資金投入工作中；當高溫消毒完畢時，臭氧消毒隨著停止。
必須臭氧消毒時，關好活性氧箱門，自動門電源開關SQ受力，接觸點合閉處在待命狀態。按住SA和SB1后，再按下SB2，活性氧顯示燈HL3亮，臭氧發生器O3得電造成奧氧對食具消毒殺菌。當ST接觸點斷掉連接時，整體停止工作。
二、故障維修
1．高溫消毒溫度低，消毒殺菌實際效果差。
此故障多是二只加熱管中有一只燒毀造成。用萬能表R×1擋測EH1、EH2一切正常電阻值均應是161Ω，本例為EH1短路。用KB型、220V、300W遠紅外線加熱管將其拆換。次之，EH1、EH2兩邊輸電線連接頭空氣氧化或燒蝕也會造成本故障，維修時不容忽視。
2．工作中時整體不可以關閉電源，直到燒壞過熱斷路器FU才關機。
關鍵因素是ST接觸點燒蝕粘死，做到125℃時接觸點持續開而致。先拆換FU，隨后用KSD-301型250、5A、103℃溫度控制器拆換。
3．活性氧標示燈不閃，臭氧消毒無效。
多是臭氧消毒電路開關電源堵塞而致。關鍵查驗SB2、SQ是不是壞，以SQ長期性受力或返潮造成接觸不良現象較多見。拆卸SQ，將扭簧變長2mm～4mm，再用水砂紙打磨拋光觸點，裝上SQ，插電啟動，臭氧消毒資金投入工怍，故障清除。
4．臭氧消毒實際效果差。
造成該故障關鍵因素有：(1)臭氧發生器鍵入輸電線連接頭松脫；(2)臭氧發生器內部元器件燒毀；(3)放電管變老無效。
拆下來臭氧發生器，立即連接220V電壓，觀查放電管沒發高清藍光或僅有極薄弱高清藍光，前面一種有漏汽，后者為變老。經查驗是放電管變老無效造成本故障。用新的放電管拆換后，故障清除。
