萬和牌XD76

萬和牌XD76-A多用途雙開門消毒柜選用臭氧發生器與石英石遠紅外線發燙元器件開展活性氧保潔服務與高溫消毒，是一種對廚具、茶器開展消毒殺菌、烘干處理及存儲，對食材進行活性氧保潔服務或保溫的常用消毒碗柜，文中詳細介紹該消毒碗柜的電路圖講解及常見問題維修，僅供參考。
一、電路圖講解

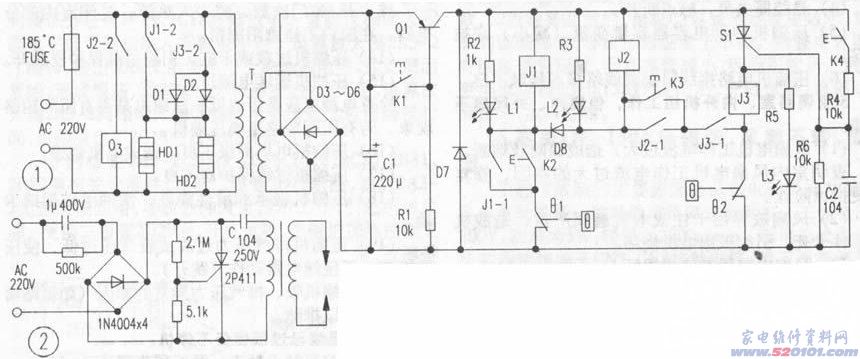

該消毒碗柜操縱原理圖如下圖1所顯示，溝通交流220v經185℃溫度商業保險FUSE到變電器T初中級，次級線圈導出溝通交流12V，經D3～D6橋式整流、電容器C1過濾后獲得15V上下直流電壓，加至三極管Q1(s8550)的e檄，Q1的b極經電阻器R1接地裝置(低電位差)，故只需插上開關電源，Q1即飽和狀態關斷，其c極便有15V導出。
按下消毒殺菌鍵K2(Ster)，J1、J2與此同時得電，由J1—1完成鎖緊。這時，鮮紅色消毒殺菌標示發光二極管L1亮；J1—2吸合，將紅外線加熱管HD1、HD2接于溝通交流220V，逐漸加溫；與此同時翠綠色活性氧標示二極管L2亮；J2—2吸合后，將O3產生器接于溝通交流220v(臭氧發生器電路原理圖如下圖2所顯示)。當溫度做到125℃時，溫度控制器01關閉，J1、J2繞阻跳停，各接觸點釋放出來。K1為終止按鍵，只需K1按通一下，Q1b極接高電位( 15v)，Q1截至，電源電路終止配電。這時J1、J2、J3均釋放出來。若要半途停止工作，只需按一下K1就可以。
按下保溫鍵K4(Warm)，為晶閘管s1操縱極加一開啟工作電壓，S1關斷，J3繞阻經溫度控制O2得電，J3-1、J3—2吸合，溝通交流220V經D1、D2半波整流后給HD1、HD2配電，與此同時黃色保溫標示發光二極管L3亮。當柜里溫度做到75℃時，溫度控制O2斷掉。
若在保溫的與此同時按下活性氧運行鍵K3，J2得電，J2—1、J2—2吸合，臭氧發生器工作中。做到保溫溫度(75℃)后，臭氧發生器全自動停止工作。

二、常見問題維修
1．接好開關電源。按一切鍵均無反映。最先測FUSE185℃溫度商業保險器(箱體身后正中間部位)是不是融斷；變電器T(柜底端)的初中級是不是斷(一切正常在路阻值為800Ω)上下，如長期性不拔下電源線插頭非常容易毀壞此二個元器件。若Q1的e有15V工作電壓，而c極無電壓，一般為Q1毀壞。
2．按下消毒殺菌鍵(Ster)，石英加熱管不熱，但O3產生器有時候有“滋滋”聲響，紅、翠綠色顯示燈均亮。若二只石英加熱管均不冷，是型號規格為JZX-14FF的汽車?yán)^電器J1接觸點氧化物或燒蝕，可砸開J1機殼，用水砂紙打磨拋光接觸點或拆換：若有一只要不熱，就是該三通接頭空氣氧化或加熱絲燒壞(一切正常時其熱態阻值為70Ω)，加熱絲可以用市面上300W電爐絲代用。
3．不論是在消毒殺菌情況，或是在保溫情況，O3產生器均不工作中(無“滋滋”聲響)。這樣的事情大多數是O3產生器髙壓繞阻短路故障，或電容器C毀壞。高壓線圈損壞時可拆太原市電磁線圈，在原框架上放直徑0．12mm絲包線重繞。C可以用抗壓超過250V、0．1uF電容器代用。
4．按下保溫鍵，黃色顯示燈亮，但不可以提溫。一般是D1、D2引路，雖然D1、D2并且用，或是容易毀壞，可以用三只1N5408并接代用。
5．按下保溫鍵，黃色標示燈不閃，保溫失靈。大多數是電容器c2穿透或單向可控硅s1引路。s1一切正常時，用萬能表R×10擋，水筆接A極，記號筆接K極，電阻值為∞；若這時把G極與A極碰觸一下，則A、K中間電阻值變成幾十歐母，并能維持(這時與G極通斷不相干)。s1型號規格為MCR100-6，C2用0．1uF一般電容器就可以。
