ZLP78型消毒柜具備高溫、活性氧消毒及烘干處理作用。

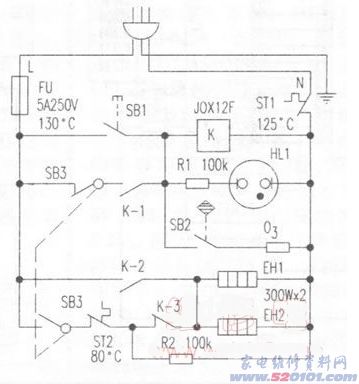

ZLP78光電消毒柜電路設計圖見圖下。圖內EH1、EH2為高溫消毒電加熱器,根據繼電器K開與關接點K-2來操縱電加熱器通/關閉電源。臭氧消毒機O3造成活性氧來消毒,由自動門電源開關SB2來操縱。

消毒時,接入電壓,按住消毒按鍵SB1,繼電器K受電吸合,開與關接點K-2、K-1接入,電加熱器EH1、EH2受電發燙,臭氧消毒機O3,經自動門電源開關SB2受電造成活性氧,與此同時對物件開展高溫,活性氧消毒。K-1為繼電器給予自維持開關電源,維持繼電器K再次吸合,為臭氧消毒機配電。當消毒柜里溫度升到溫控器ST1姿勢值時(125℃),ST1動作斷掉開關電源,繼電器K跳停釋放出來,其開與關接點K-1、K-2斷掉,電加熱器EH1、EH2、臭氧消毒機O3跳停終止消毒。必須對消毒物件開展隔熱保溫時按住隔熱保溫按鍵SB3,其開與關接點接入,開關電源經溫控器ST2(80℃)繼電器K的常閉接點K-3加至電加熱器EH1、EH2一端,電加熱器受電發燙對箱內物件升溫。當柜里溫度升到80%時溫控器ST2姿勢斷掉開關電源,電加熱器終止發燙。柜里溫度降到60℃下列,溫控器ST2接點全自動接入,EH1、EH2電加熱器受電發燙。這般不斷,完成隔熱保溫。
SB3為聯動組合開關,這里可確保隔熱保溫和消毒不容易與此同時開展。
該消毒柜容易毀壞的元器件,除開電加熱器EH1、EH2外,就數ST1溫控器。由于其接點工作中電流量比較大,非常容易燒蝕。除此之外,ST1的溫度控制特點突變也會造成消毒時間太長或不可以消毒等常見故障,可以用KSD302型5A/250V溫控器拆換。
ZLP78光電消毒柜電路設計圖見圖下。圖內EH1、EH2為高溫消毒電加熱器,根據繼電器K開與關接點K-2來操縱電加熱器通/關閉電源。臭氧消毒機O3造成活性氧來消毒,由自動門電源開關SB2來操縱。

消毒時,接入電壓,按住消毒按鍵SB1,繼電器K受電吸合,開與關接點K-2、K-1接入,電加熱器EH1、EH2受電發燙,臭氧消毒機O3,經自動門電源開關SB2受電造成活性氧,與此同時對物件開展高溫,活性氧消毒。K-1為繼電器給予自維持開關電源,維持繼電器K再次吸合,為臭氧消毒機配電。當消毒柜里溫度升到溫控器ST1姿勢值時(125℃),ST1動作斷掉開關電源,繼電器K跳停釋放出來,其開與關接點K-1、K-2斷掉,電加熱器EH1、EH2、臭氧消毒機O3跳停終止消毒。必須對消毒物件開展隔熱保溫時按住隔熱保溫按鍵SB3,其開與關接點接入,開關電源經溫控器ST2(80℃)繼電器K的常閉接點K-3加至電加熱器EH1、EH2一端,電加熱器受電發燙對箱內物件升溫。當柜里溫度升到80%時溫控器ST2姿勢斷掉開關電源,電加熱器終止發燙。柜里溫度降到60℃下列,溫控器ST2接點全自動接入,EH1、EH2電加熱器受電發燙。這般不斷,完成隔熱保溫。
SB3為聯動組合開關,這里可確保隔熱保溫和消毒不容易與此同時開展。
該消毒柜容易毀壞的元器件,除開電加熱器EH1、EH2外,就數ST1溫控器。由于其接點工作中電流量比較大,非常容易燒蝕。除此之外,ST1的溫度控制特點突變也會造成消毒時間太長或不可以消毒等常見故障,可以用KSD302型5A/250V溫控器拆換。
