蘇泊爾C19S01維修案例

技術含量較高的廚房用品電滋爐已廣泛應用，因?yàn)槲寤ò碎T的知名品牌.品質的較差.辦公環境的危害。它的耗損率很高！雖然它的基本原理和構造并不繁雜，但對它發生的詭異常見故障狀況，卻另許多維修員對它的維修覺得無計可施！下邊我終蘇泊爾C19S01維修案例，來解讀一下我維修時碰到的獨特常見故障。因這類常見故障它具備象征性，合適各種各樣知名品牌電滋爐的維修，我感覺非常值得供小伙伴們共享，因此落筆一寫！

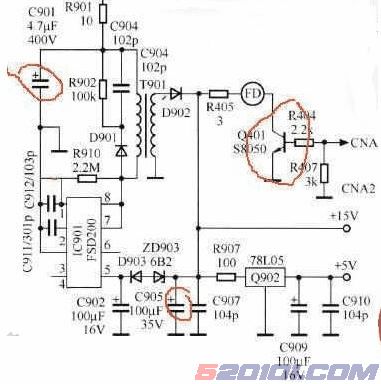

常見故障：通電標示燈不閃，不警報。維修流程如下所示：核查.緣故是無15V5V電壓。本低壓電源IC芯片常用的是FSD200！從形象化上看，低壓電源電源電路一部分，無顯著的被燙傷的印痕，核查低壓電源電源電路常用的每個電阻器和電容器未發現問題，猜疑是IC芯片.FSD200損傷，換之仍異常（無15V5V電壓）再查發覺15V導出整流二極管穿透，換后，便擁有15V！5V電壓！（注；滿載，不接操作面板和風扇）這時安裝好調試，結果，不斷地警報，控制面板顯示燈全亮并閃動，數據表明888，自然也都不工作中！拆卸再查，疑似操作面板.撥動開關和路線有走電短路故障之處。由于此機應用的時間不長，清理干躁，因此清除污跡.繡腐.濕冷.走電之過，那莫是什么原因會導致這般常見故障呢？按基本維修方式，應檢驗CPU，電源電路，晶振電路，校準。。。。。等，查詢結束后仍無獲得實際效果。在查驗全過程中有時候一次發覺在不接風扇調試時，控制面板操縱實際操作一切正常，心里竊喜，定是風扇之過失，因此懷著取得成功的心態換風扇一試，結果很讓人心寒，濤聲依舊。但是也給了一點啟發！不接風扇控制面板操縱實際操作一切正常，相反異常，表明低壓電源有常見故障，因此又細查驗了，5V15V電壓.才發覺，15V電壓有起伏，因此再度對低壓電源開展維修，如下圖得知，電源元器件很少一一查詢沒發現問題，因此把C901C904換之，令人費解15V電壓以平穩，再調試常見故障依然！最終把

Q401 C，E，短路，使風扇運行，觀察15V電壓卻降低了1V 之多，顯而易見判斷電源仍有什么問題，那麼問題只有一定的換的集成ic異常了，因此再換新新電影FSD200！風扇運行時15 V電壓不會再降低了！這時梳理結束調試一切正常，到此維修完畢！總結：此機維修離開了這么大的彎道，過失原是第一次所換的電源集成icFSD200欠佳而致！
從蘇泊爾C19S01維修案例獲得啟發。勸誡各位朋友們，低壓電源欠佳也是電滋爐產生疑難病癥根本原因之一。低壓電源5V 15V欠佳，對電滋爐一切正常作業的必要性了。別忘記不定期的毀壞IGBT管，電壓低維護，或輸出功率調不高常見故障都和5V 15V電壓立即的關系。因?yàn)槲覀冊诰S修調試時.控制面板電極連接線和風扇連接線的阻撓，不有利于觀察5V 15V （18V）電壓是不是優良！使大家大部分維修好朋友會忽略這一點。錯判為滿載時5V 15V (18)一切正常，便認定為低壓電源優良，導致維修的不成功而卑躬屈膝！，
分辨5V 15V (18)電源是不是一切正常優良也非常簡單，一上也提到過，短路風扇操縱三極管C E極使風扇運行，觀察15V （ 18V ）電壓平穩便可。緣故是低壓電源關鍵功能損耗是電風扇。

材料創作者：張占生
