一臺榮事達XQB38-92型自動洗衣機,滲水、清洗一切正常,不可以排水、脫干。

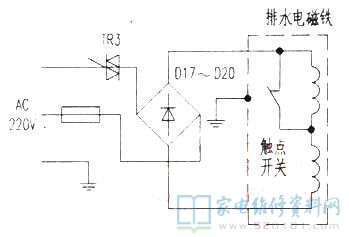

插電試機,程序流程沒置到脫干并運行,排水電磁鐵無吸合姿勢。最先查驗零配件排水電磁鐵,精確測量觸點開關在釋放出來、吸合情況電磁鐵的阻值徹底一切正常,但精確測量排水電磁鐵無推動工作電壓。查驗溫控開關上相對應操縱一部分,查得晶閘管TR3穿透引路;整流管的兩個二極管D17、D20穿透(見圖下),印板上相對應路線的小量銅箔(此段銅箔線為商業保險熔斷器)損壞,顯而易見晶閘管以后路線發生了比較嚴重短路故障。拆換晶閘管、二只整流二極管并且用細銅線修補印板銅箔后試機一切正常。
但沒多久常見故障再現,立即查驗溫控開關,發覺所換細銅線燒融,新換掉的元器件所有穿透毀壞。該是整流器導出以后有斷路狀況,深查溫控開關整流器導出以后路線所有完好無損,問題很有可能取決于排水電磁鐵。拆卸電磁鐵上后蓋板,查驗觸點開關,顯著看到接觸點的一側有燒融狀況,相匹配的電磁鐵塑料外殼邊沿也發生一珠狀溶點,原先是由于冼衣機應用多年以后,排水電磁鐵觸點開關空氣氧化或污跡比較嚴重,工作中分斷電流量一瞬間電弧擴大(注:同樣工作電壓下直流電源造成的電弧遠高于交流電流造成的電弧),與相距僅約3mm的接地裝置的鐵制機殼短路故障,進而引起本例常見故障。
刃磨接觸點并且用膠將絕緣層塑膠片狀粘在接觸點周邊曝露的塑料外殼邊沿,斷決電弧充放電通道。再次拆換以上元器件和融斷絲后試機,常見故障再未發作。
插電試機,程序流程沒置到脫干并運行,排水電磁鐵無吸合姿勢。最先查驗零配件排水電磁鐵,精確測量觸點開關在釋放出來、吸合情況電磁鐵的阻值徹底一切正常,但精確測量排水電磁鐵無推動工作電壓。查驗溫控開關上相對應操縱一部分,查得晶閘管TR3穿透引路;整流管的兩個二極管D17、D20穿透(見圖下),印板上相對應路線的小量銅箔(此段銅箔線為商業保險熔斷器)損壞,顯而易見晶閘管以后路線發生了比較嚴重短路故障。拆換晶閘管、二只整流二極管并且用細銅線修補印板銅箔后試機一切正常。
但沒多久常見故障再現,立即查驗溫控開關,發覺所換細銅線燒融,新換掉的元器件所有穿透毀壞。該是整流器導出以后有斷路狀況,深查溫控開關整流器導出以后路線所有完好無損,問題很有可能取決于排水電磁鐵。拆卸電磁鐵上后蓋板,查驗觸點開關,顯著看到接觸點的一側有燒融狀況,相匹配的電磁鐵塑料外殼邊沿也發生一珠狀溶點,原先是由于冼衣機應用多年以后,排水電磁鐵觸點開關空氣氧化或污跡比較嚴重,工作中分斷電流量一瞬間電弧擴大(注:同樣工作電壓下直流電源造成的電弧遠高于交流電流造成的電弧),與相距僅約3mm的接地裝置的鐵制機殼短路故障,進而引起本例常見故障。
刃磨接觸點并且用膠將絕緣層塑膠片狀粘在接觸點周邊曝露的塑料外殼邊沿,斷決電弧充放電通道。再次拆換以上元器件和融斷絲后試機,常見故障再未發作。
